传感器安装用带轴孔支撑固定座结构

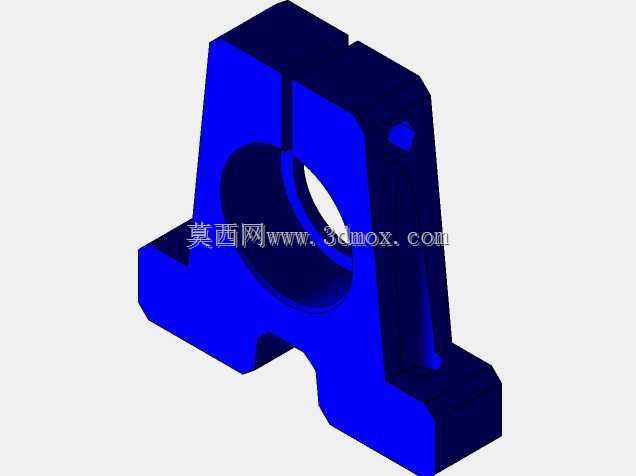

　　在工业传感检测类设备的装配场景中，这类带轴孔的支撑固定座是承担传感元件安装定位、载荷传递的核心结构件，常见于自动化生产线的位置检测单元、位移传感模组、转速监测工位中，用来将佩利尔德恩克图尔类型的传感元件稳定固定在设备机架或者运动机构旁，避免设备运行过程中的振动、位移导致传感检测精度偏移。从结构设计逻辑来看，该支座采用整体式块状构型，底部设置两个对称的安装支脚，支脚平面预留安装孔位，可通过螺栓直接与设备安装基面贴合锁紧，安装基面的平面度在建模时做了公差约束，保证装配后支座整体不会出现倾斜翘曲，避免上部轴孔的同轴度偏差影响穿装的转轴或者传感检测轴的运行顺畅度。支座主体中部开设大直径贯通轴孔，轴孔一侧设计有开口锁紧槽，

　　槽体两侧预留锁紧螺栓过孔，当检测轴或者配套转轴穿入轴孔后，拧紧锁紧槽处的螺栓即可抱紧轴件，实现支座与轴件的相对位置固定，这种开口锁紧的结构相比过盈压装的装配方式，不需要专用压装工具，现场装配调整更加便捷，同时也方便后期维护时的位置调整与拆卸。支座上部的立板结构做了加厚处理，立板侧面预留小型定位孔，可用来安装传感器的信号线缆固定卡扣或者辅助定位销，避免线缆晃动拉扯传感元件导致接线松动。从安装边界尺寸来看，该支座的整体宽度控制在适配常规20-40mm直径检测轴的区间内，底部两个支脚的跨距经过受力校核，在承受15kg以内的侧向载荷时不会出现结构变形，轴孔的中心高度与常规工业传感检测工位的安装高度匹配，

　　不需要额外加装调整垫片即可满足大部分检测场景的高度要求。建模过程中对所有的棱边都做了R1-R2的圆角过渡处理，既避免了加工过程中应力集中导致的零件开裂问题，也能消除装配时锐边划伤操作人员的安全隐患。轴孔的内表面建模时预留了0.1-0.2mm的间隙余量，适配常规车削加工的表面粗糙度要求，不需要额外做研磨处理即可满足锁紧后的同轴度要求，开口锁紧槽的宽度设置为3mm，既保证锁紧时槽体有足够的变形量抱紧轴件，又不会因为槽宽过大导致锁紧后轴孔出现圆度超差的问题。在实际应用场景中，这类支座不仅可以用来固定传感元件，也可作为轻型转轴的支撑座使用，在小型输送线、非标检测设备、实验测试工装中都能适配，相比分体式的轴承支座，整体式结构的零件数量更少，

　　装配累积误差更小，安装调试的效率更高。设计时特意将支座的重心落在底部两个安装支脚的支撑面范围内，即使在设备运行产生持续振动的工况下，也不会出现支座倾翻的问题，所有的安装孔位都做了沉头处理，螺栓锁紧后头部不会突出零件表面，避免和周边运动部件产生干涉。
