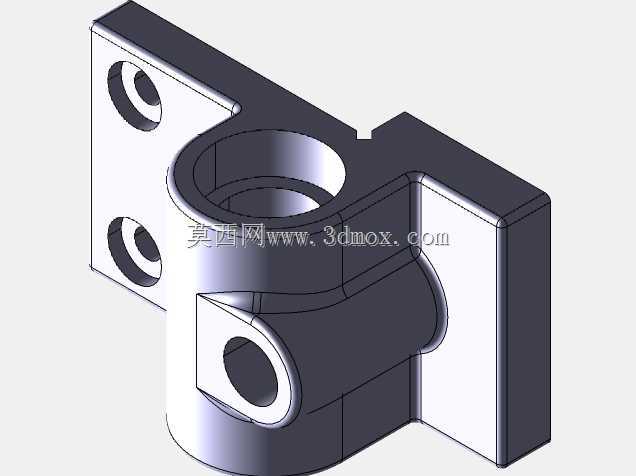

这类带安装法兰的轴孔支撑构件,在轻工输送线、小型自动化检测工位、实验室传感检测架体上的应用十分普遍,很多时候它承担的是转轴类部件的径向承载与轴向定位功能,同时通过底部的安装板直接固定在型材架或者设备台面上,省去了额外做转接支架的工序。从结构上看,主体的大直径通孔是核心功能区,这个孔的公差一般会根据穿入的轴类零件配合要求选择H7或者H8级,孔壁的粗糙度要控制在Ra1.6以内,避免轴件转动或者滑动的时候出现卡滞、磨损过快的问题。孔侧向上延伸的凸台带一个小直径通孔,这个孔通常是用来装紧定螺钉的,穿入螺钉之后可以顶住内部的轴件,防止轴在工作过程中出现轴向窜动,尤其是在一些带往复运动、启停频繁的工位上,
这个紧定结构能大幅降低轴件移位的故障概率。底部的安装板做了L型的延伸设计,两个安装孔对称分布在轴孔主体的一侧,这种布局是经过受力校核的:当轴件承受径向载荷的时候,两个安装孔的连线刚好和主要受力方向形成稳定的三角支撑,不会因为单侧受力导致安装螺栓受剪过大,同时L型的板体在保证安装强度的前提下,尽可能压缩了整体的占用空间,适合在设备内部安装空间局促的场景使用。设计这类构件的时候,首先要确认的是穿轴的直径,这决定了主体孔的基本尺寸,之后根据轴件的额定载荷计算壁厚,避免壁厚不足导致孔体受载变形,一般来说如果是承受静载荷的场景,孔壁的厚度不小于轴径的五分之一就能满足强度要求,如果是有冲击载荷的工位,壁厚还要再增加20%到30%,
同时在孔体和安装板的衔接位置做R角过渡,减少应力集中,避免长期受载之后衔接位置出现裂纹。安装边界方面,这类构件的安装孔中心距要和常用的铝型材安装孔距匹配,比如常用的30系列、40系列铝型材,孔距要对应型材的槽口间距,这样不用额外打孔就能直接固定,安装板的底面要做铣平处理,平面度控制在0.05mm以内,保证安装之后不会出现翘曲,轴孔的轴线和安装底面的平行度要控制在0.02mm/100mm以内,不然轴件装上去之后会出现别劲的情况,轻则转动阻力变大,重则会加速轴和孔的磨损,甚至烧坏配套的转动副。实际选型的时候还要注意,构件的整体高度要和设备的其他部件避让开,尤其是上方凸台的位置,不能和周边的管线、其他运动部件产生干涉,
紧定螺钉的孔位要朝向方便操作的一侧,后期维护的时候不用拆解周边部件就能直接拧紧螺钉。很多新手在建模这类零件的时候,容易忽略过渡圆角的处理,直接做直角衔接,看起来建模速度快,但是实际加工的时候直角位置容易出现应力集中,而且铸造或者注塑加工的时候直角位置也容易出现填充不满、缩孔的缺陷,做布尔运算的时候也要注意各个特征的合并逻辑,不能出现零厚度的几何体,不然导入工程图或者加工编程的时候会出现识别错误。另外这个构件的轴孔端面一般会做0.5mm的倒角,方便轴件穿入的时候导向,安装孔的位置也会做沉头设计,让螺栓头能完全埋入板内,不会突出底面影响安装的平整度。在一些需要安装传感元件的工位上,这个构件还可以作为传感器的安装支架,把传感器固定在上方的凸台位置,对准轴件上的检测点,不用额外做传感器支架,一体多用,能减少设备的零件数量,降低装配的复杂度。
