工业传动用棘轮式齿轮零件三维设计

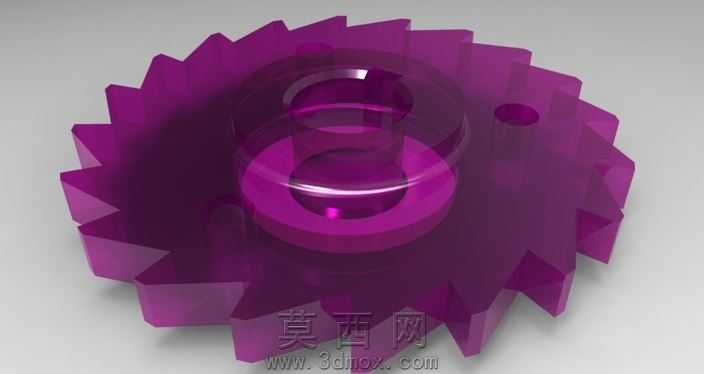

本作品为工业传动场景使用的棘轮式齿轮零件三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路搭建，确保零件各尺寸参数可根据实际传动需求灵活调整，适配不同规格的传动机构装配要求。建模初期先梳理零件的功能逻辑：该零件兼具齿轮啮合传动与棘轮单向止动的双重功能，因此建模时优先确定中心轴孔的基准位置，以轴孔轴线为全局设计基准，依次向外构建轮毂、辐板、轮齿三个核心结构段。中心轴孔设计有键槽结构，建模时严格遵循键连接的标准尺寸规范，保证轴孔与传动轴装配时可稳定传递扭矩，避免传动过程中出现打滑松脱的问题。辐板部分均匀分布三个安装定位孔，建模时通过圆周阵列命令完成孔位排布，确保三个孔的位置度公差符合机械加工要求，方便零件通过螺栓与相邻传动构件完成紧固连接。轮齿部分采用棘轮式齿形设计，区别于常规渐开线圆柱齿轮，该齿形的齿面带有单向倾斜的止动角度，建模时先绘制单个齿的截面轮廓，通过拉伸凸台命令生成单个轮齿实体后，再以中心轴为阵列轴完成全周轮齿的阵列排布，过程中反复校验齿距、齿高、齿面倾斜角度的参数一致性，保证轮齿与配对棘爪啮合时可实现稳定的单向传动与反向锁止功能。材质与渲染环节，为还原工业用钢制齿轮的真实质感，为模型赋予了经发黑处理的合金结构钢材质，调整材质的金属度、粗糙度参数，模拟钢制零件表面经热处理后的哑光金属质感，同时在轮毂台阶面、轮齿棱边位置添加细微的倒角与高光效果，还原机械加工后棱边的真实状态，渲染时采用柔和的工业产品打光方案，清晰展现零件的结构层次与材质细节，避免光影过强掩盖零件的结构特征。整体模型结构完整，所有特征均做了工艺性优化，不存在建模过程中常见的薄壁、锐角、非流形几何等问题，可直接用于虚拟装配验证、传动原理演示、工程出图参考以及3D打印样件制作等场景，能够直观展现该类复合功能齿轮的结构特点与传动逻辑，为同类传动零件的设计优化提供可参考的三维数字模型基础。
