奥斯特委内瑞拉款搅拌机刀片式结构

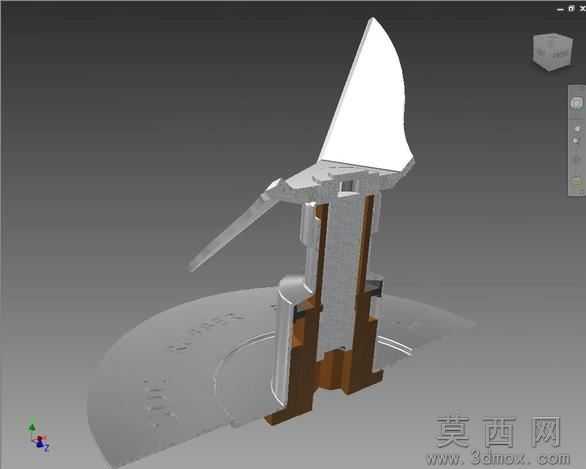

本模型为搅拌机配套的刀片式工作构件，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循搅拌类切削构件的实际装配逻辑，对刀片的曲面弧度、支撑基座的分层结构、连接卡位的卡扣细节都做了1:1的比例还原。建模阶段先通过草绘绘制刀片的翼型轮廓，针对搅拌作业需要的切削角度，对刀片前缘做了平滑的曲面过渡处理，保证曲面在高速旋转时可以形成稳定的切削面，同时减少流体阻力；支撑部分采用分层装配结构，外层为金属质感的硬质支撑壳体，中间设置棕色的耐磨衬层结构，建模时对衬层的卡槽、定位凸台都做了精细化的特征绘制，保证各部件装配时不存在干涉问题。渲染阶段采用工作室级别的光照环境，对金属部件赋予哑光金属材质，还原不锈钢构件的磨砂质感，对中间的耐磨衬层赋予工程塑料的半哑光棕褐色材质，区分不同部件的材质属性，同时添加柔和的环境反射效果，让整体渲染效果更贴近实物的视觉表现。结构设计上，该刀片构件采用快装式卡位设计，基座部分设置有对称的定位卡槽，可以直接与搅拌机的输出轴完成卡接装配，无需额外的紧固件即可完成固定，兼顾装配效率与连接稳定性；刀片部分采用不对称的翼型设计，主切削刃延伸长度较长，负责大范围内的物料切削搅拌，副刃角度上扬，负责带动上层物料形成循环流场，避免搅拌过程中出现物料沉积的问题。设计过程中充分考虑了搅拌作业的实际工况，对刀片与基座的连接位置做了加厚处理，提升结构的抗扭强度，避免高速旋转时出现结构断裂的问题，同时对所有的棱边位置都做了微小的圆角过渡处理，既符合实际加工的工艺要求，也减少应力集中带来的结构损耗。整个模型的结构拆分清晰，各部件的装配关系明确，可以直接用于装配验证、工况模拟以及后续的加工出图参考，完整还原了该款搅拌刀片的全部结构特征。
