电机风机下壳体结构三维设计

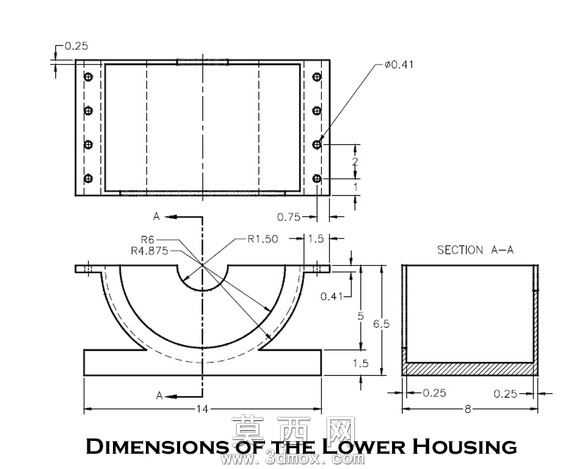

本作品为电机风机配套的下壳体三维结构设计，建模过程严格遵循机械制图规范，以工程图纸标注的尺寸参数为核心依据，在三维建模软件中完成全参数化建模构建。建模初期首先梳理壳体的整体结构逻辑，该壳体分为上部矩形安装腔体与下部弧形承托结构两大功能区域，上部腔体用于容纳风机与电机的装配主体，侧边预留均匀排布的螺栓安装孔，孔径严格匹配Φ0.41的设计要求，孔位间距、边距均按照图纸标注的0.25、0.75等尺寸参数精准定位，保证后续装配时的同轴度与连接密封性。下部弧形承托结构采用双圆弧过渡设计，分别对应R6、R4.875、R1.50的曲率参数，建模时通过草图绘制圆弧轮廓后拉伸生成主体，同时处理圆弧与上部矩形腔体的衔接过渡，设置1.5mm的过渡壁厚，避免应力集中问题。剖面结构建模严格对照A-A剖视图的尺寸要求，壳体底部设置1.5mm厚度的安装底座，整体腔体高度方向的5mm、6.5mm等尺寸均做参数化约束，侧壁厚度统一设置为0.25mm，既满足结构强度要求，又控制整体重量。材质配置方面，针对风机壳体的使用场景，赋予模型哑光金属材质，模拟常用的镀锌钢板质感，调整材质的粗糙度与反光参数，还原工业钣金件的真实视觉效果，同时对安装孔、圆弧过渡等关键位置做边线高亮处理，方便查看结构细节。设计过程中重点考量壳体的装配适配性，上部腔体的内轮廓尺寸预留合理的装配公差，下部弧形结构的曲率完全匹配电机风机的外轮廓弧度，保证安装时的贴合度；侧边的安装凸台做加厚处理，提升螺栓连接位置的结构强度，避免长期使用出现开裂变形。整体建模过程全程关联尺寸参数，后续若需调整规格，仅需修改对应参数即可快速生成新的模型版本，大幅提升设计迭代效率，模型完成后经过干涉检查，确认各结构之间无重叠、无错位，完全符合机械加工与装配的工艺要求，可直接用于后续的工程图导出、3D打印验证或钣金开模生产参考。
