小型无人机双叶螺旋桨注塑成型模具结构

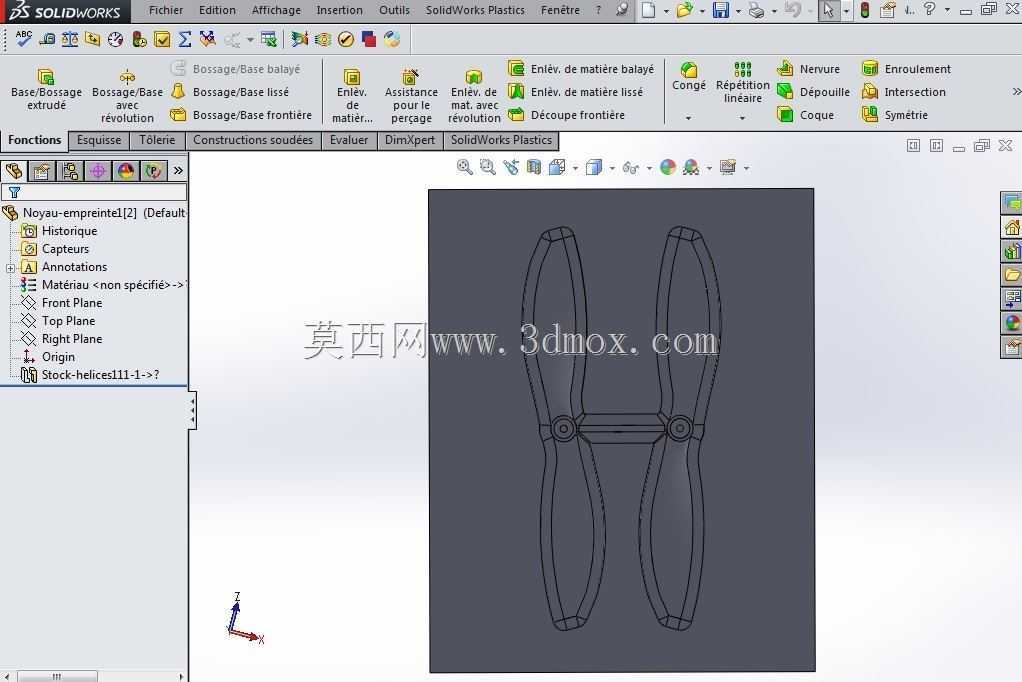

　　这套模具针对消费级小型无人机双叶螺旋桨的批量注塑生产设计，适配常见的小型航拍、玩具类无人机动力配件加工场景，这类螺旋桨作为无人机推力输出的核心部件，对成型后的桨叶曲面精度、动平衡一致性有较高要求，模具结构直接决定了量产桨叶的成型质量与生产效率。从实际生产场景来看，这类模具通常安装在卧式注塑机上，适配PP、ABS加玻纤等常用螺旋桨工程塑料的注塑工艺，模腔采用一模两腔的对称布局，对应双叶螺旋桨的整体结构，一次合模即可成型完整的连体桨叶坯件，后续仅需切除中间流道凝料即可完成初加工，能有效减少单批次生产的成型周期，适配中小批量的配件生产需求。设计过程中优先考虑桨叶的曲面成型精度，桨叶部分的模腔曲面完全按照螺旋桨的翼型数据加工，

　　从叶根到叶尖的弦长、扭转角渐变完全匹配气动设计要求，避免成型后桨叶曲面出现缩水、翘曲导致的动平衡超标问题——要知道无人机螺旋桨如果动平衡偏差过大，高速旋转时会产生明显振动，不仅影响飞行稳定性，还会加速电机轴承的磨损，因此模腔的曲面加工公差控制在0.02mm以内，合模面的贴合精度也做了对应强化，防止飞边产生增加后续打磨工作量。模具的浇注系统设计在两个桨叶的中间连接位置，采用点浇口进料，熔融塑料从中间连接位向两个桨叶的叶尖方向同步填充，能保证两个桨叶的填充压力、冷却速度保持一致，避免两侧桨叶因填充速率差产生内应力导致成型后变形。冷却水路围绕模腔的桨叶轮廓排布，在叶根较厚的位置加密水路布局，控制整个模腔的冷却温差在5℃以内，

　　减少冷却不均带来的翘曲变形。导向结构采用标准导柱导套配合，在模具四个角位布置，合模时能精准定位动定模的相对位置，避免模腔错位导致桨叶的分型面出现错台，影响桨叶的气动外形。顶出机构采用顶杆加顶板的组合结构，顶出位置布置在中间连接凝料位置以及桨叶根部的非工作面，避免顶杆痕迹留在桨叶的翼型工作面上，破坏桨叶的表面气流状态。从安装边界来看，这套模具的模架尺寸适配120吨级的卧式注塑机安装尺寸，定位圈、浇口套尺寸匹配通用注塑机的射嘴规格，不需要额外改装即可上机生产，模具的开模行程预留足够的凝料拉出与制品取出空间，配合机械手可实现全自动取件生产。日常生产中，这套模具需要定期清理模腔表面的残留塑料，检查导柱导套的润滑状态，

　　尤其是桨叶边缘的薄钢位置，要避免硬物磕碰导致模腔缺损，否则成型后的桨叶会出现缺料、毛刺问题，直接报废。针对玻纤增强材料的生产场景，模腔表面做了硬化处理，提升耐磨性能，延长模具的量产使用寿命，减少长期生产后的模腔磨损导致的尺寸偏差。
