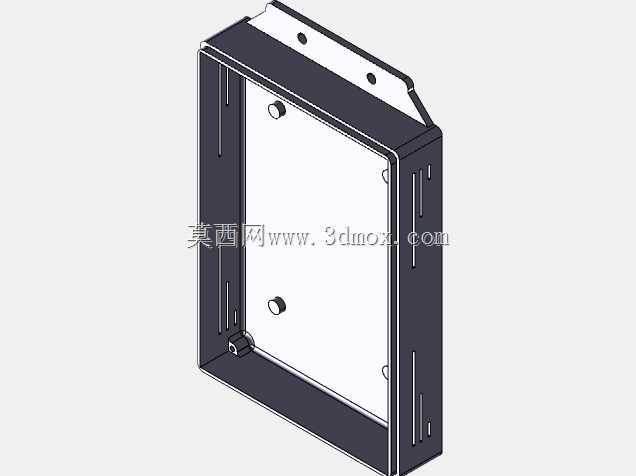

这款传感器PCB防护外壳,主要面向工业现场传感单元的板载防护需求设计,适配小尺寸信号采集类PCB板的封装使用,常见于设备状态监测、环境参数采集点位的板级防护场景,能在多尘、存在轻度泼溅的工业现场为核心电路板提供物理隔离,避免板上焊点、元器件直接受外力磕碰、粉尘堆积带来的接触不良或短路风险。

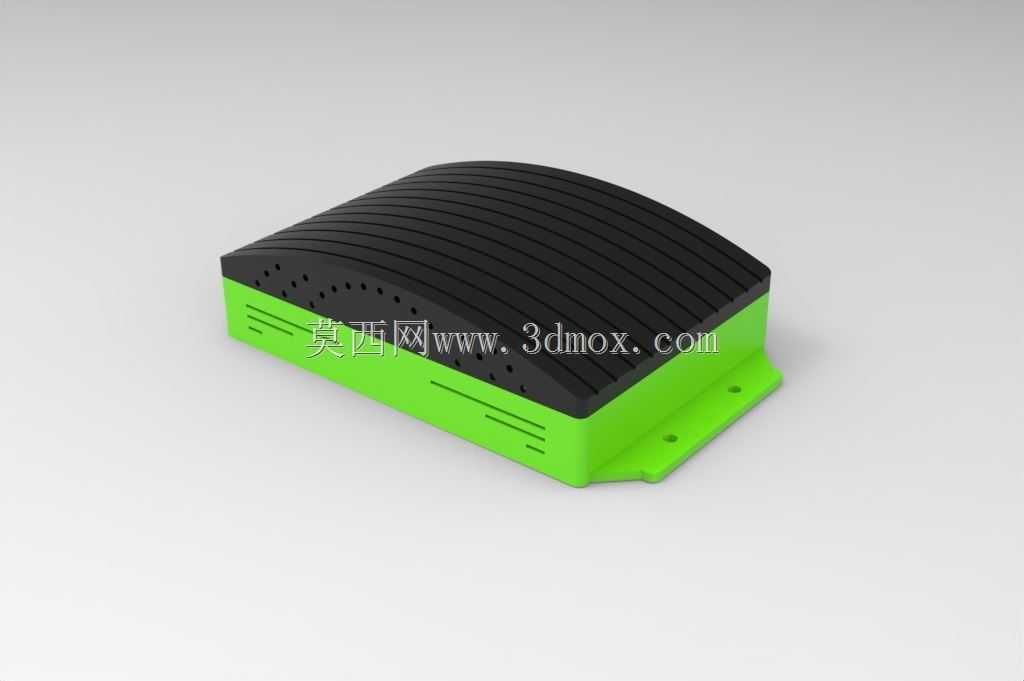

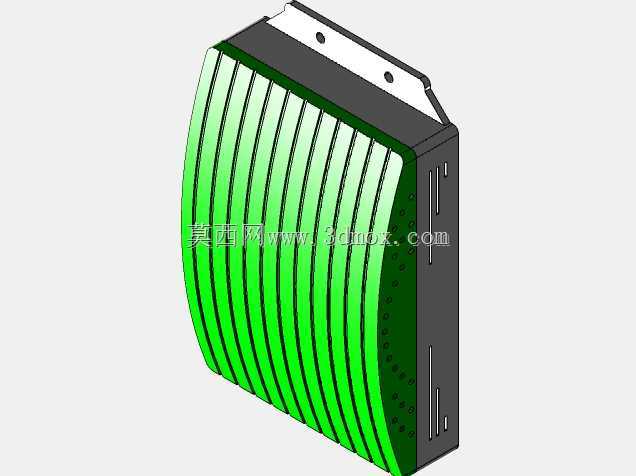

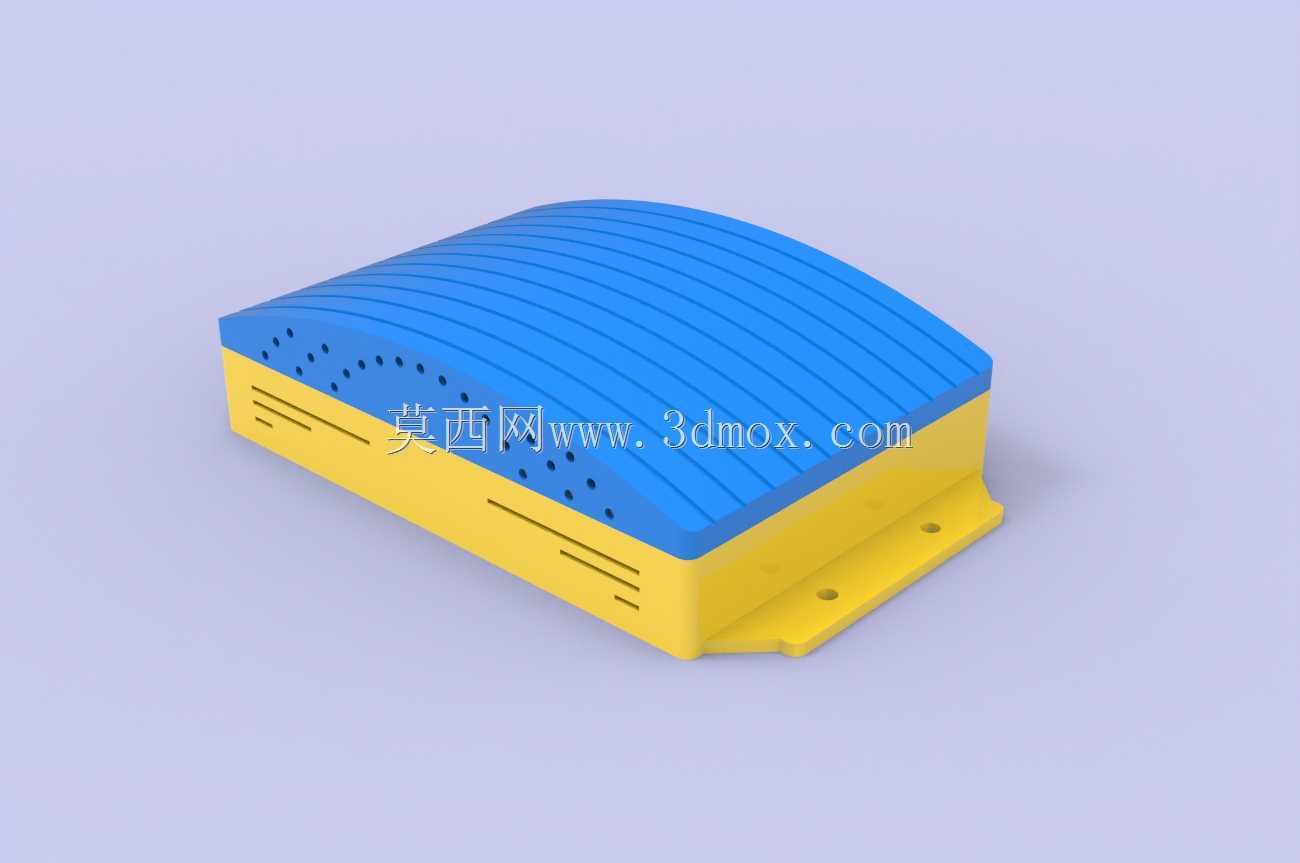

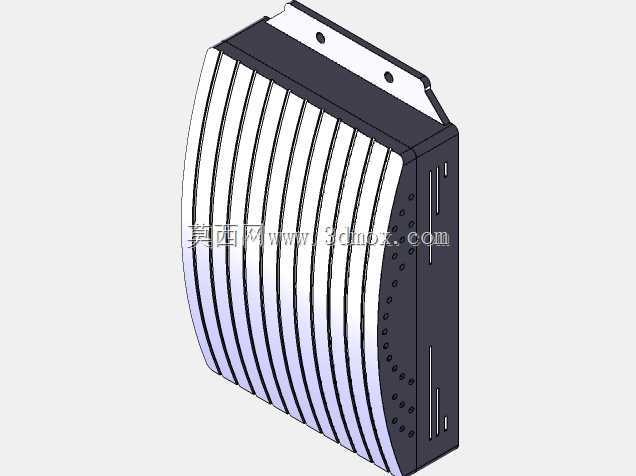

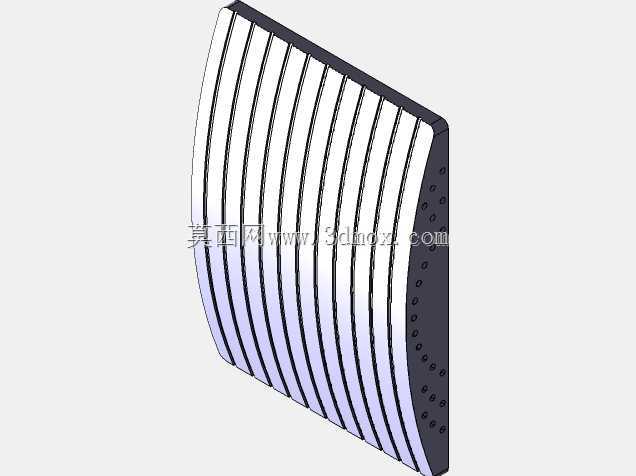

从结构设计逻辑来看,外壳采用上下扣合的分体式结构,上盖为弧面流线造型,表面做了平行凹槽的防滑纹理设计,既可以提升手持调试时的摩擦力,也能在外壳堆叠存放时减少表面刮蹭,同时弧面造型能让落在外壳表面的粉尘、凝露顺着弧面滑落,减少上盖表面的积尘积水。上盖侧面预留了阵列式通风散热孔,对应PCB板上发热元器件的布置位置,保证板载芯片、传感元件工作时产生的热量能通过对流自然散出,避免密闭空间内热量累积导致元器件工作温漂过大,影响传感数据采集精度。下壳采用亮绿色工程塑料材质,侧边延伸出带安装孔的固定耳,安装孔位做了沉台设计,安装时螺丝头可以完全沉入沉台内,不会突出外壳底面影响安装平整度,固定耳的位置经过受力校核,能保证外壳通过螺丝固定在设备机架、安装面板上时,不会因为长期受振动出现固定耳断裂的问题。

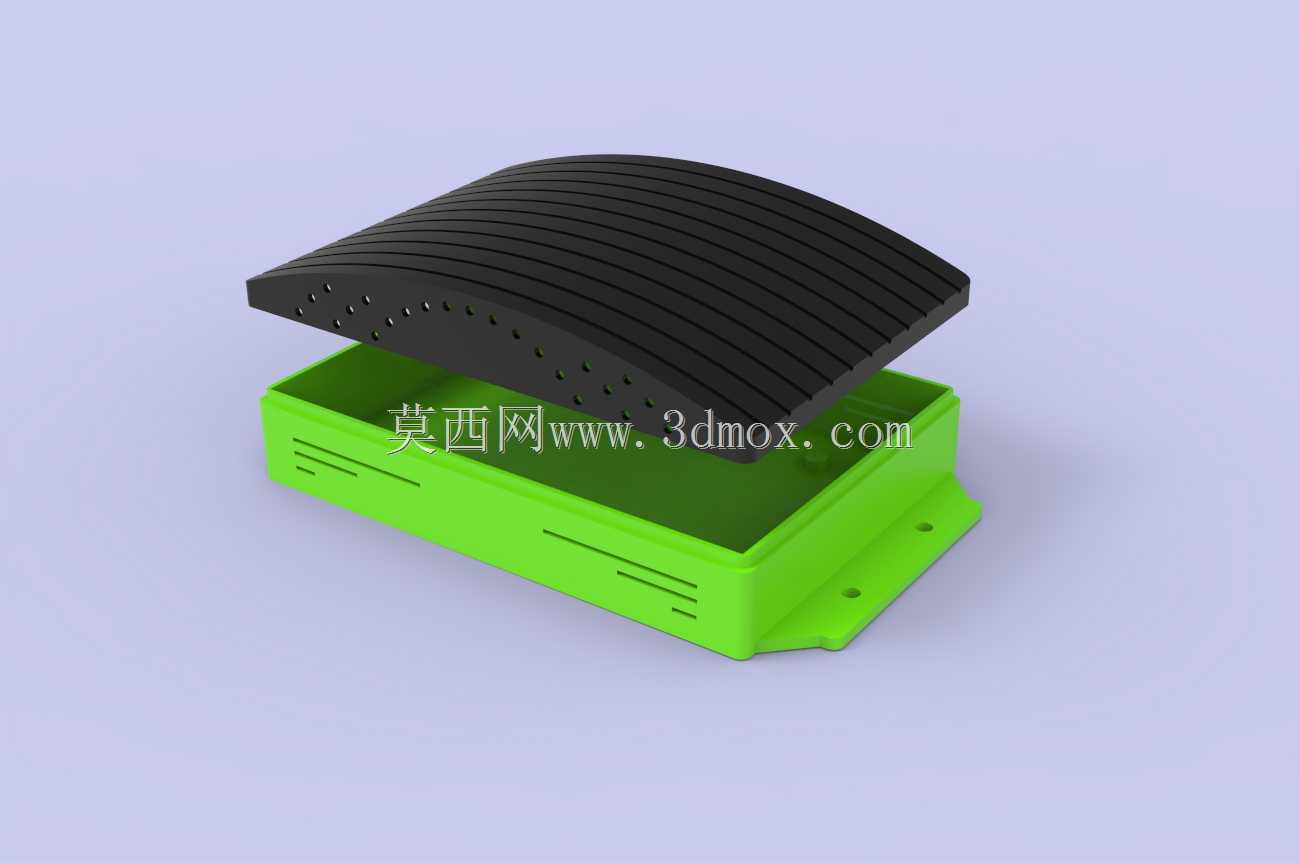

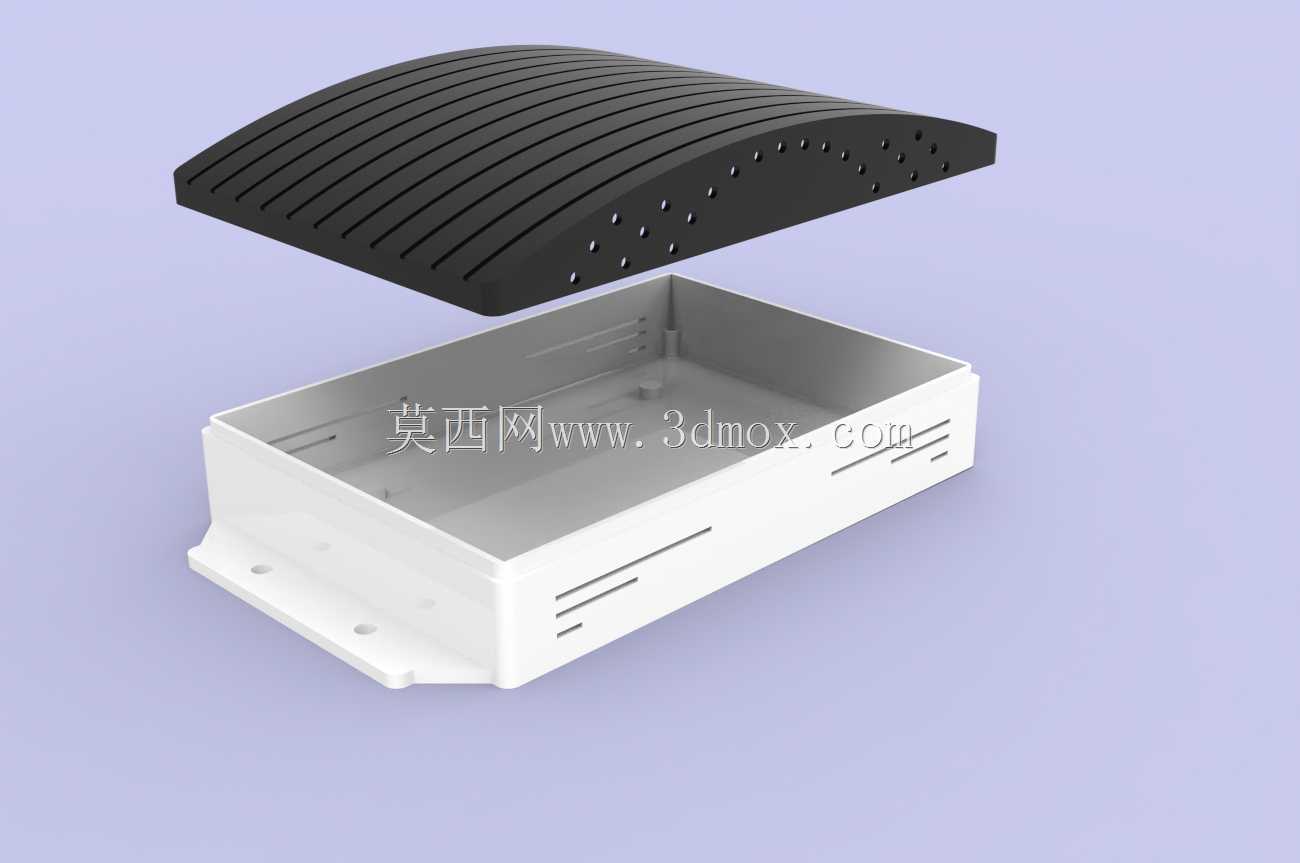

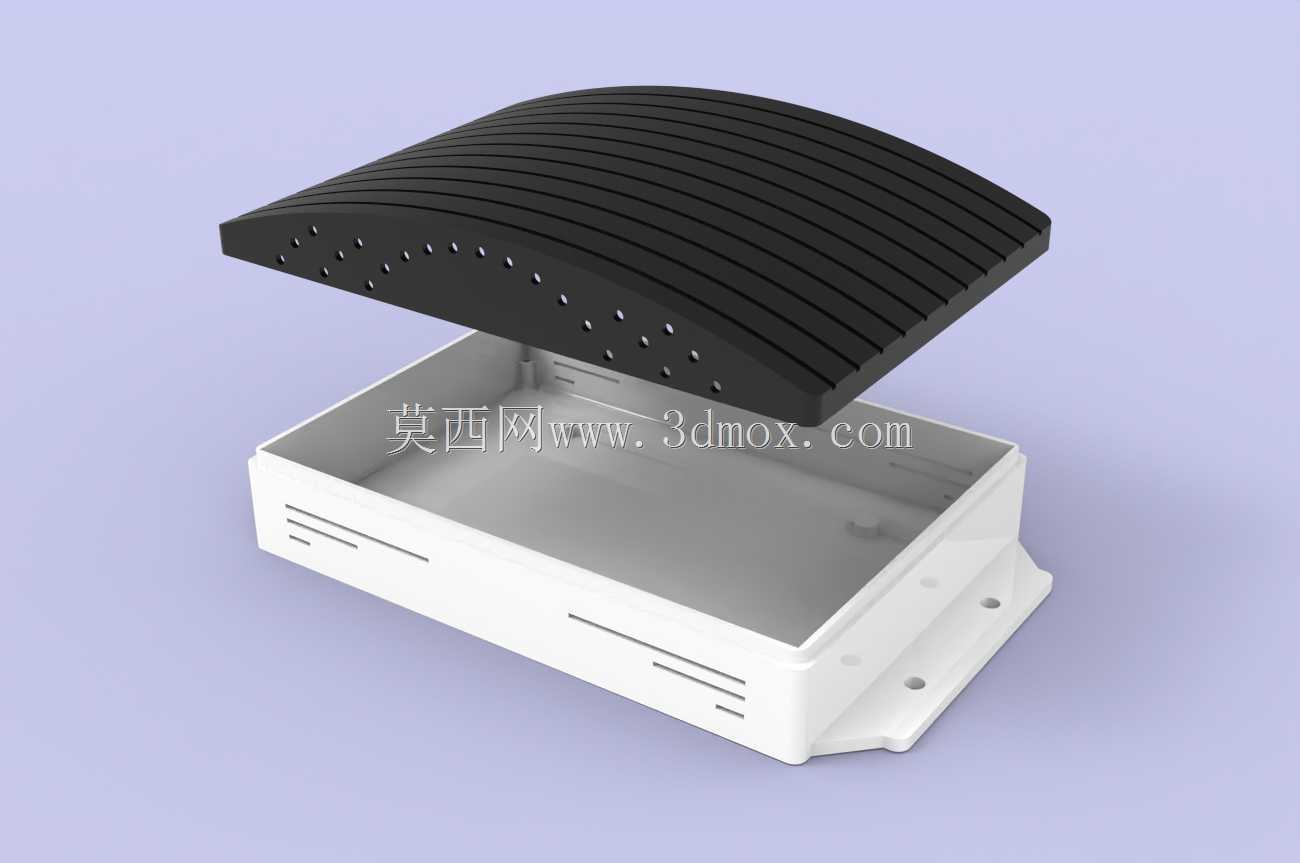

外壳内部预留了PCB板的定位卡槽与螺丝柱,卡槽尺寸按照常规1.6mm板厚的PCB设计公差预留,装配时PCB板可以直接滑入卡槽完成预定位,再通过螺丝柱上的自攻螺丝完成最终固定,不需要额外设计定位治具,能提升产线装配效率。上下壳的扣合位置做了错位止口结构,扣合后止口之间形成迷宫式密封路径,能阻挡大部分直径较大的粉尘颗粒从扣合缝隙进入外壳内部,同时止口位置预留了点胶槽,若需要更高的防护等级,可以在点胶槽内填充密封胶实现接缝密封,适配更高防护要求的使用场景。
从安装边界尺寸来看,下壳固定耳的安装孔中心距按照工业通用安装间距设计,能适配大部分现有传感点位的安装孔位,不需要对原有安装面板重新打孔,方便旧设备的传感单元升级替换。外壳内部的净空高度做了分层设计,对应PCB板上不同高度的元器件,较高的电解电容、接插件位置预留了足够的避让空间,较矮的贴片元件区域则尽量压缩外壳厚度,控制整体外形尺寸,减少外壳占用的安装空间。外壳侧面预留了出线缺口,对应PCB板上的接线端子位置,缺口尺寸适配常规的传感信号出线线缆,装配时线缆可以通过缺口引出,缺口位置同样可以搭配防水胶圈实现线缆处的密封。
在材质选择的设计考量上,上下壳均采用注塑成型的工程塑料,上盖选用添加了抗UV助剂的黑色塑料,能在有光照的户外场景下延缓塑料老化变脆的速度,下壳选用辨识度较高的绿色塑料,方便现场运维人员快速识别传感单元位置,在设备密集的机柜内快速找到对应的监测点位。外壳表面没有做额外的喷涂处理,塑料本身的哑光质感能减少现场光照的反光,避免运维巡检时反光影响对设备状态指示灯的观察。上盖表面的凹槽纹理深度控制在0.5mm,既保证防滑效果,也不会因为凹槽过深导致积尘难以清理,日常运维时用干布擦拭即可完成表面清洁。
针对实际使用中可能遇到的跌落场景,外壳的四个边角都做了圆角过渡处理,没有尖锐的直角结构,跌落时圆角能分散冲击力,减少边角开裂的概率,同时上下壳扣合后在边角位置形成双层壁厚结构,进一步提升边角处的抗冲击能力。外壳内部的螺丝柱做了加强筋连接,将螺丝柱与壳体内壁连为一体,避免装配时螺丝拧入力度过大导致螺丝柱断裂,同时加强筋也能提升下壳整体的结构强度,减少安装时拧紧螺丝导致的壳体变形。
