传感器用PCB防护外壳结构设计

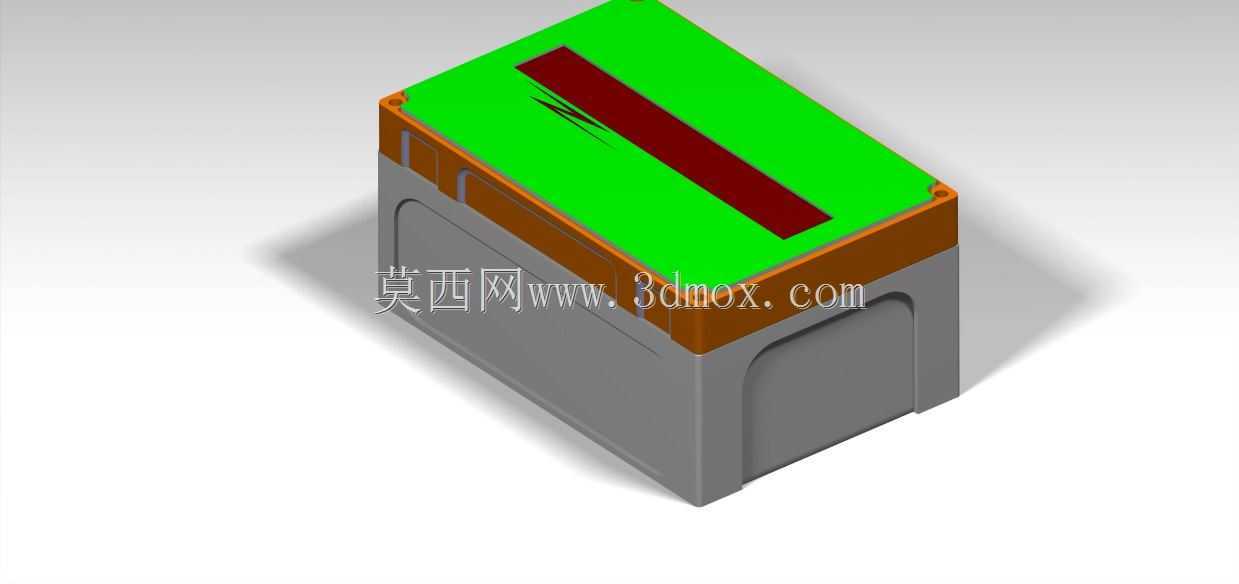

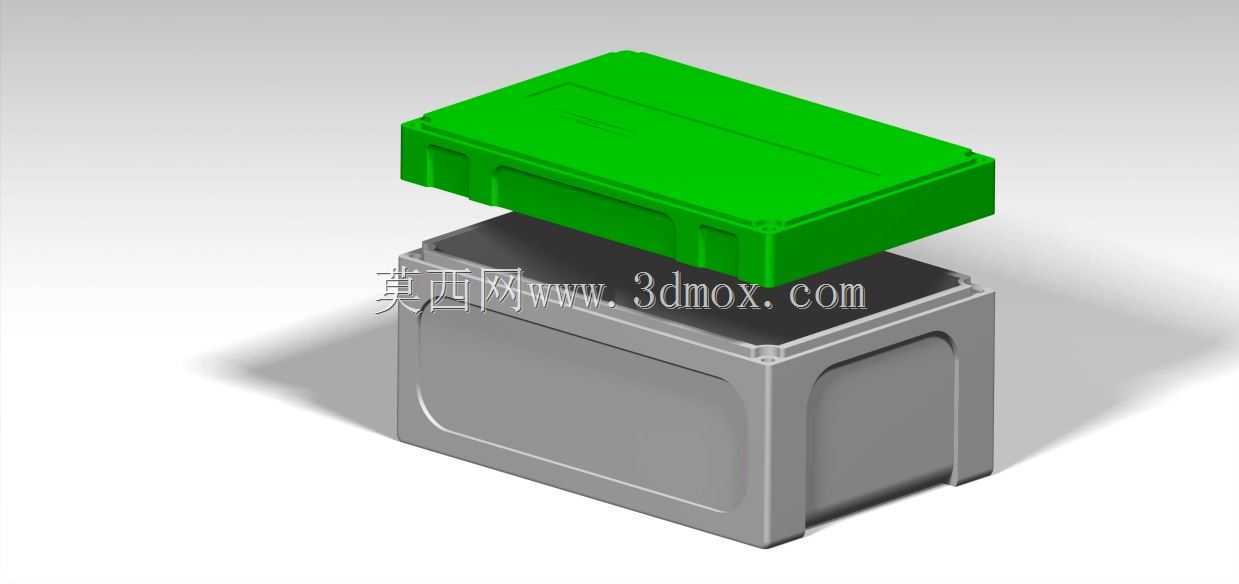

　　这款PCB防护外壳主要面向工业级传感检测场景的电路板封装需求，在各类工业现场的传感单元部署中，裸露的PCB板极易受到粉尘侵入、液体泼溅、外力磕碰的影响，轻则造成电路接触不良、信号传输异常，重则直接导致板载元器件损坏，造成整套传感检测链路失效，这类分体扣合式的防护盒体，就是为解决板级电路的现场防护问题设计的。从结构设计逻辑来看，盒体采用上下分体扣合的结构形式，下盒作为PCB板的承载主体，内部预留了足够的元器件容置空间，侧壁做了内凹的加强筋结构，既可以提升盒体整体的抗形变能力，避免安装或受外力挤压时盒壁变形挤压内部电路板，也能在扣合时为上盖提供定位导向，保证上下盖装配后边缘齐平，不会出现错位缝隙。上盖采用平板式扣合结构，

　　边缘设置了一圈与下盒口沿匹配的止口，扣合后可以形成迷宫式密封路径，阻挡常规工况下的粉尘与飞溅液体侵入盒体内部，不需要额外加装密封胶条就能满足一般工业场景的IP防护等级要求，适合传感器这类不需要频繁开盖维护的板载电路封装使用。在安装边界的考量上，盒体整体外形采用方正的切角造型，四个边角做了圆弧过渡处理，既可以避免尖锐边角在安装过程中划伤操作人员线缆绝缘层，也能减少盒体在狭小安装空间内的卡滞问题，下盒的侧壁厚度均匀，符合注塑成型的工艺要求，拔模角度控制在合理范围内，量产时不会出现脱模困难、壁厚不均导致的缩痕问题。盒体内部的承载面没有设置多余的凸台结构，给不同尺寸的PCB板安装留出了足够的适配空间，设计人员可以根据实际板型的大小，

　　选择在盒底预留螺柱或者采用胶粘的方式固定电路板，适配性更强。上盖的顶面做了微弧面处理，相比纯平面结构，抗冲击性能更好，当有物体从上方意外砸落到盒体上时，弧面可以分散部分冲击力，避免冲击力直接传递到内部电路板上。从实际应用的角度出发，这类外壳不仅可以用于传感器内置PCB的封装，也可以适配小型工业控制板、信号转换模块的防护需求，在设备内部的电控单元安装、现场分布式传感节点部署、小型检测模块外置封装等场景下都能适用。设计过程中没有设置多余的装饰性结构，所有的造型特征都服务于结构强度与装配便利性，上下盖扣合后不需要额外的紧固件就能实现初步固定，若有更高的密封需求，也可以在止口处涂覆密封胶或者在盒体侧面加装螺丝锁紧，

　　拓展不同防护等级的使用需求。盒体的外部尺寸控制在小型化封装的合理区间，不会占用过多的安装空间，适合在设备内部的狭小空隙、工业现场的支架安装、管线节点处的模块封装等场景使用，侧壁的平整面也方便粘贴标识标签，标注模块的功能参数与接线信息，便于后期的运维排查。在材质选择的适配性上，这种均匀壁厚的结构既可以采用ABS工程塑料注塑成型满足普通工况的使用需求，也可以采用阻燃PC材质满足有防火要求的电控场景，甚至可以通过3D打印的方式快速打样验证，适配不同阶段的产品开发需求。上下分体的结构也方便后期的电路板检修，不需要破坏盒体结构就能开盖完成元器件更换与线路调整，相比一体式灌封的封装形式，维护成本更低，适合小批量多场景的传感模块封装使用。
