偏心驱动式冲压压力机整机结构设计

　　这套偏心驱动的冲压压力机结构，主要面向小型五金件冲裁、浅拉伸、压印等工位的加工场景，在电子接插件冲压、小五金零件成型、仪表壳体压型这类中小批量加工场景中适配性极强，相比传统曲轴式压力机，偏心结构的滑块行程调节更便捷，针对不同料厚、不同成型深度的工件切换时，调整工作量更小。从结构布局来看，整机采用C型开式机身设计，这种布局的优势在于操作空间开阔，操作人员上下料时的视野无遮挡，配合前端的开放式工作台面，无论是手工送料的单工序加工，还是搭配简易送料机构的连续冲压，都能留出足够的安装与操作空间。机身采用整体式箱型焊接结构的设计思路，在喉口位置做了加厚的筋板补强，避免长期冲压负载下出现机身张口变形，影响冲压精度与模具寿命。

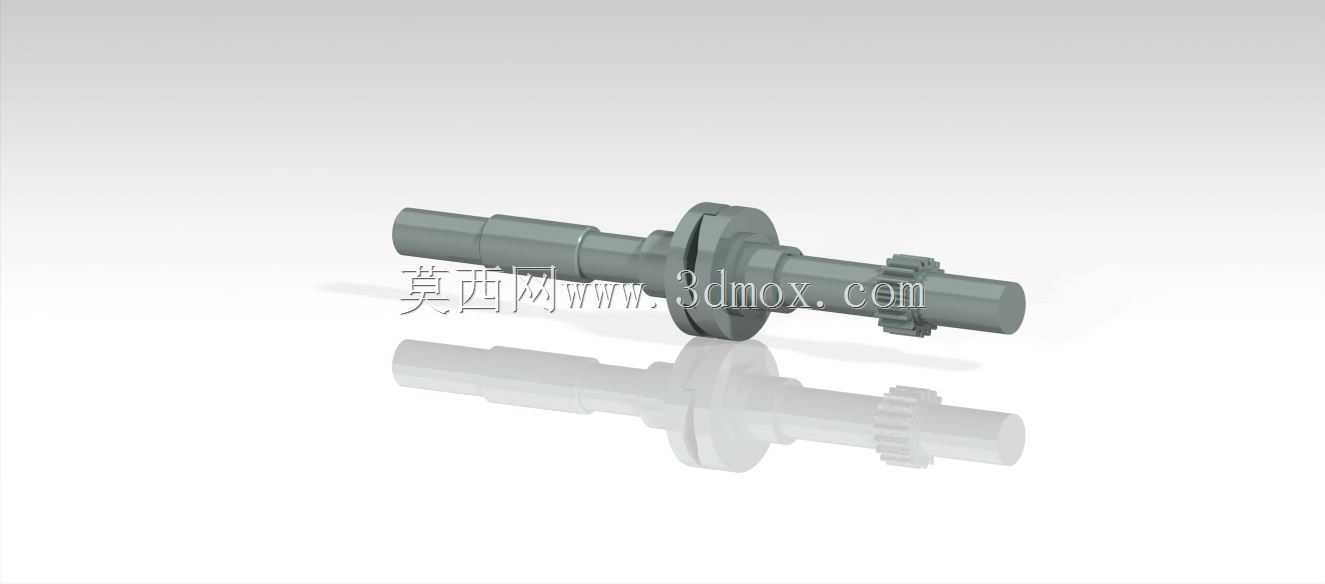

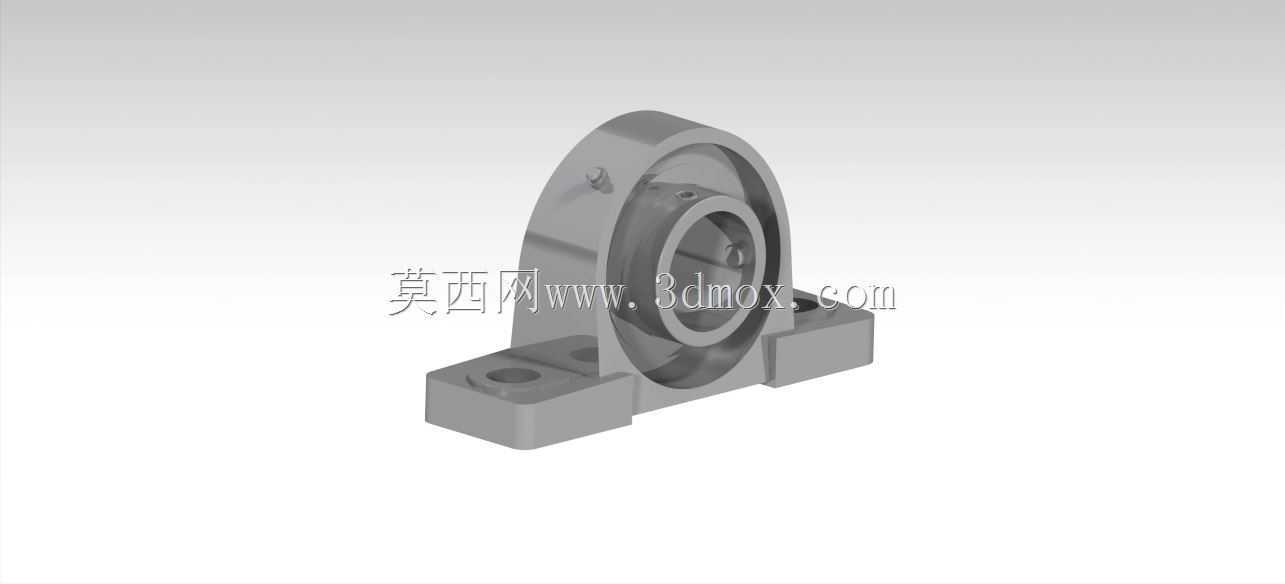

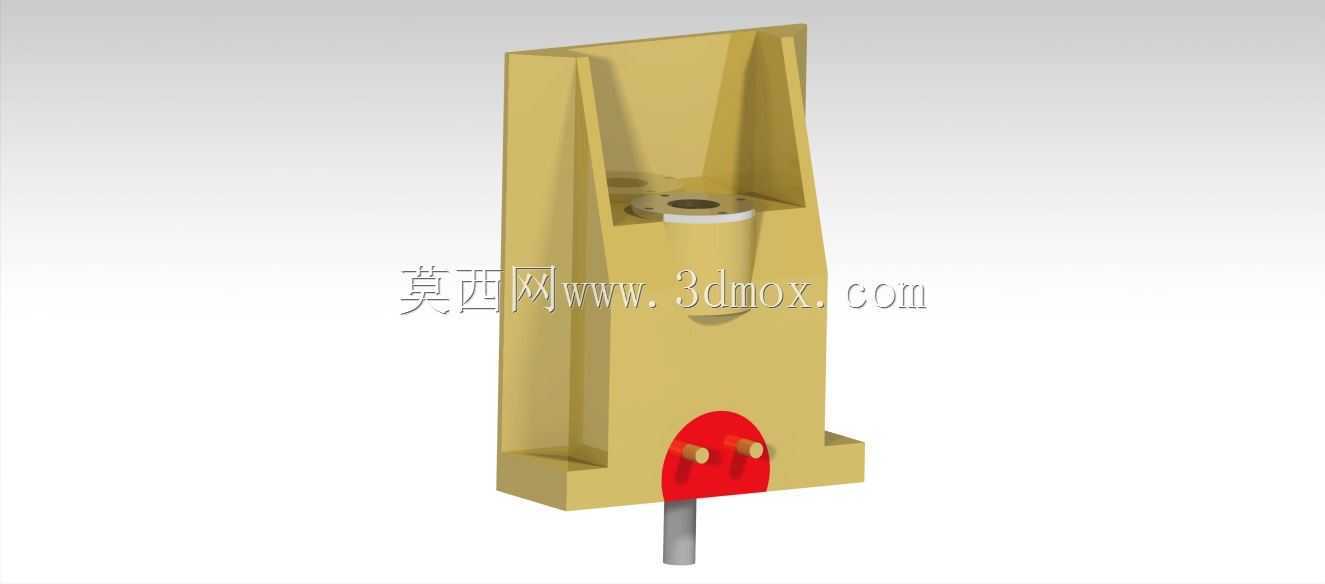

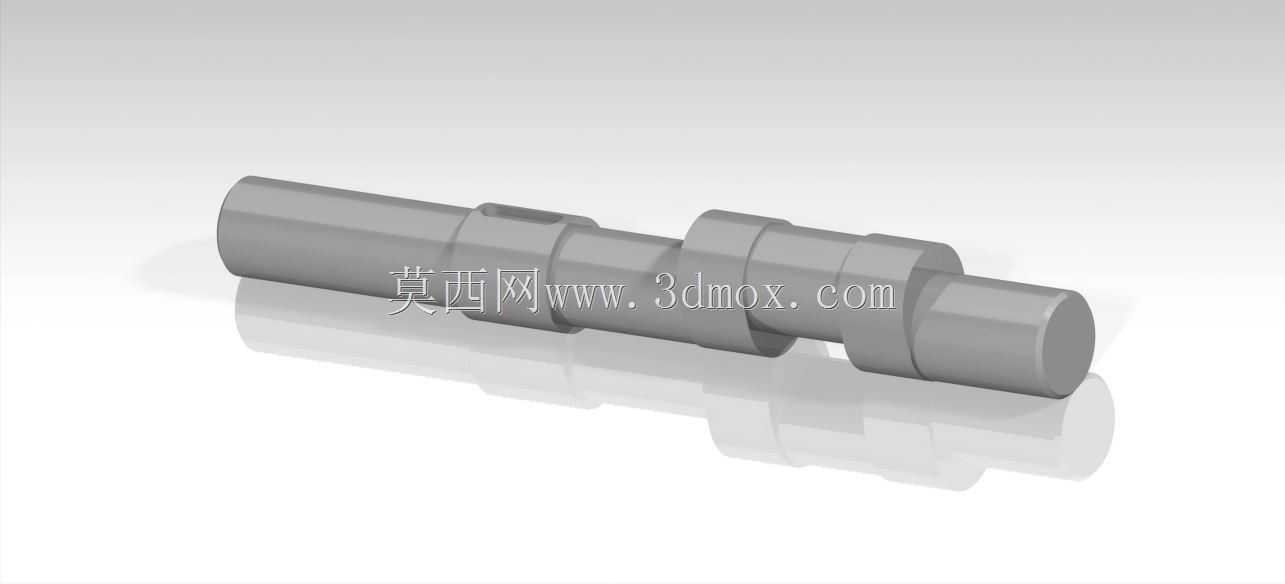

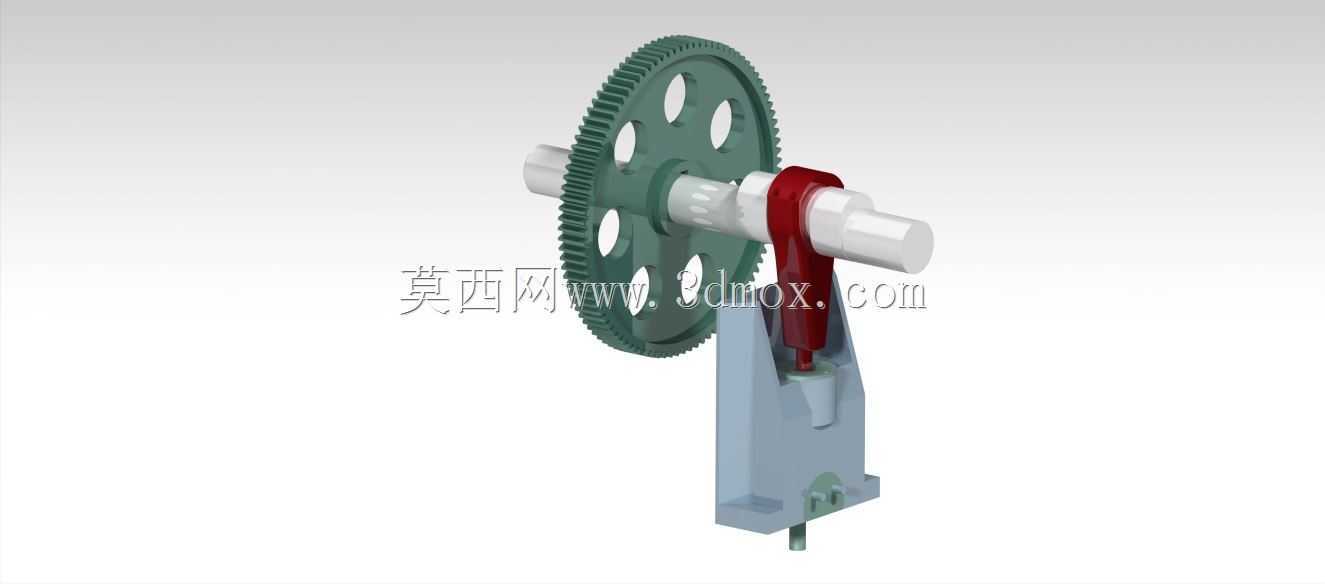

　　核心的偏心驱动单元布置在机身上部的腔体内，偏心轴通过轴承座固定在机身横梁位置，配合连杆结构将偏心轴的旋转运动转化为滑块的上下往复直线运动，相比曲轴结构，偏心轴的偏心距加工精度更容易控制，滑块的下死点重复定位精度更高，针对薄料冲裁场景的适配性更好。滑块部分采用矩形导轨导向，导轨面设置了可调节的镶条结构，长期使用出现磨损后，可以通过调整镶条的压紧量来补偿导向间隙，保证滑块运动的直线度，避免冲压过程中出现滑块偏摆导致的模具啃模、工件毛刺过大问题。工作台面设置了T型槽结构，用于安装固定下模座，台面上的落料孔位置与滑块中心对齐，冲裁产生的废料可以直接通过落料孔落入机身下方的废料收集区域，不需要额外在工作台面开设避让孔。从安装边界来看，

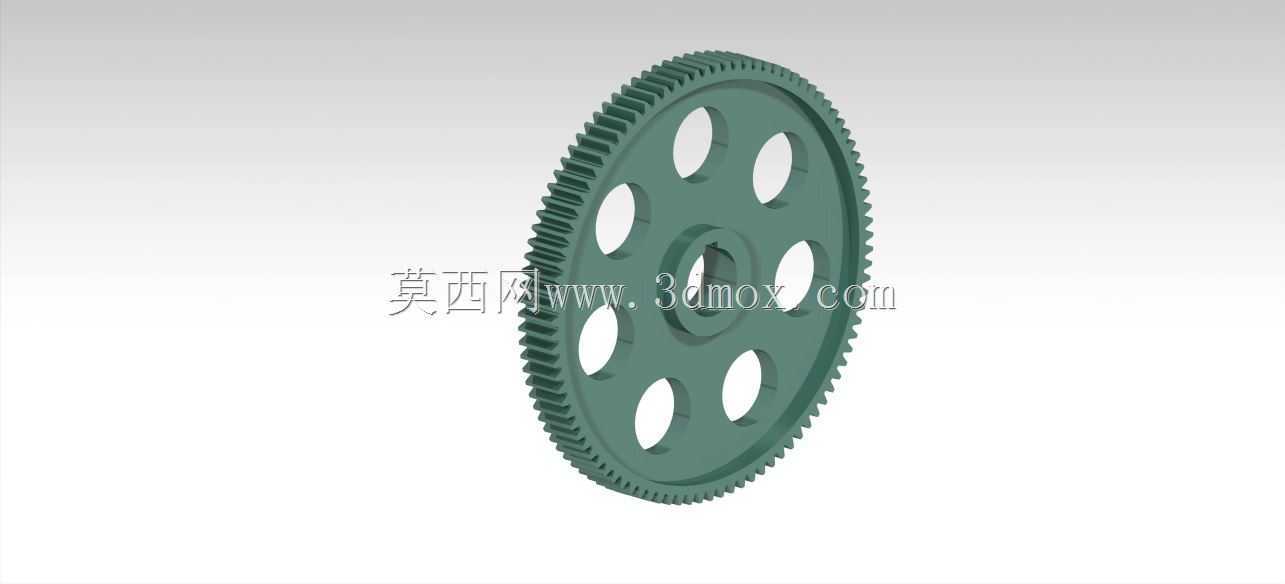

　　整机的底部支撑脚采用外扩式布局，相比直筒式机身，重心更低，运行时的振动更小，不需要做特别复杂的地基固定，在普通车间的硬化地面上就可以安装使用，对小型加工车间、教学实训场地的适配性更好。驱动端的动力输入位置预留了标准的联轴器安装位，可以根据实际加工需求匹配不同功率的驱动电机，搭配飞轮结构储存动能，在冲压瞬间释放足够的冲压力，避免电机负载波动过大。机身侧面预留了润滑管路的布置空间，偏心轴轴承位、连杆铰接点、滑块导轨面这些需要定期润滑的位置，都可以通过集中润滑管路加注润滑脂，日常维护的操作难度更低。在冲压工位的安全设计上，滑块前端预留了安全光幕的安装位置，工作台两侧也预留了防护栏的安装孔位，

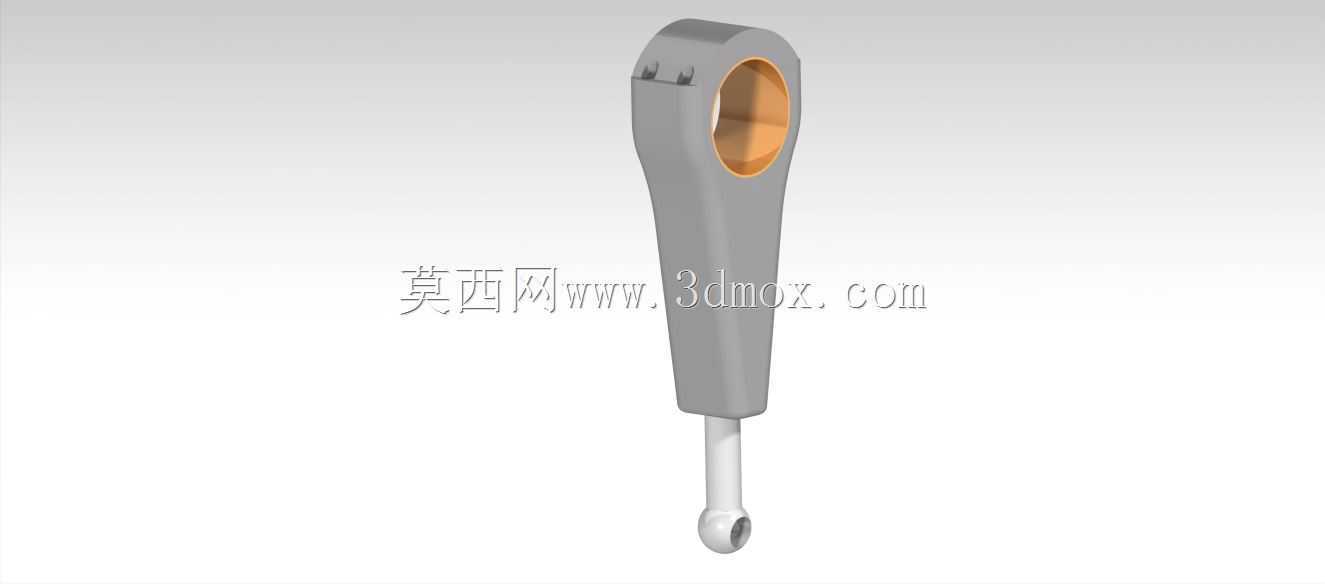

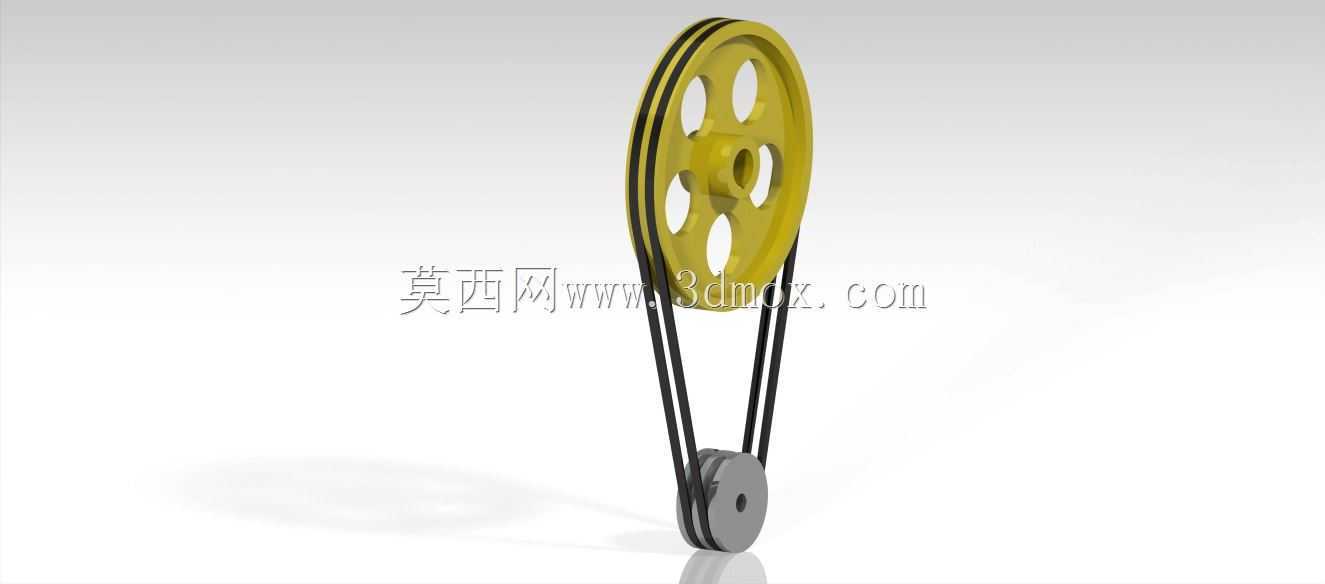

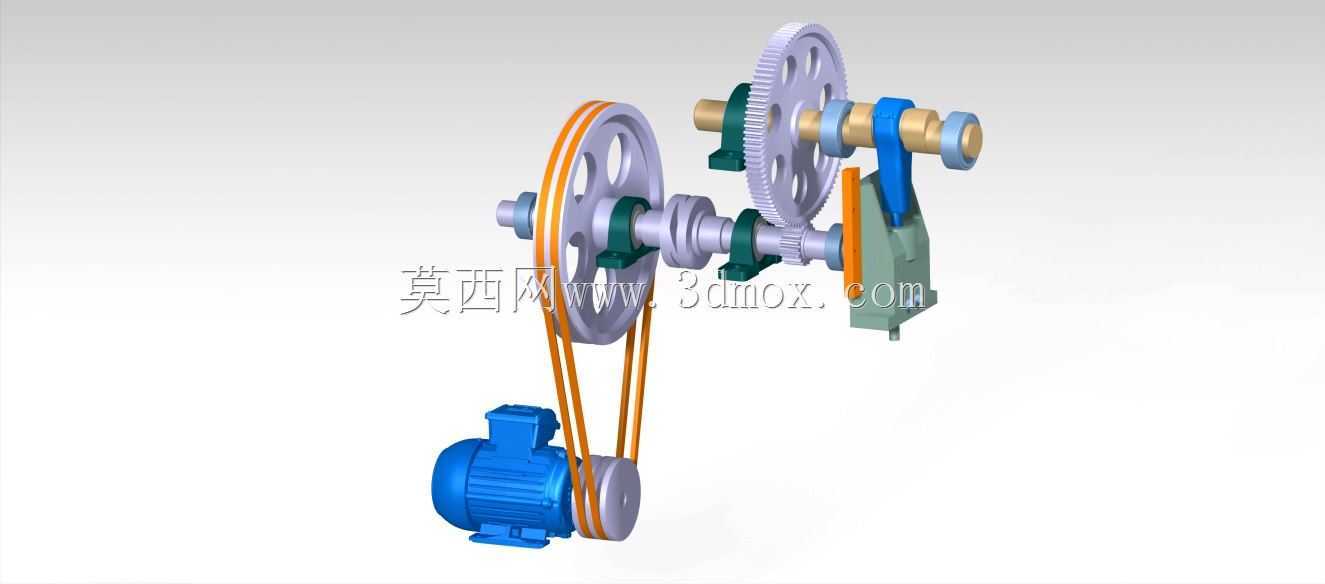

　　用户可以根据自身的安全规范加装对应的安全防护部件，不需要额外对机身结构进行打孔改装。这套结构的所有配合部位都做了公差匹配设计，偏心轴与轴承的配合采用过渡配合，连杆与偏心轴的铰接位置设置了耐磨铜套，长期冲击负载下的磨损量更小，设备的大修周期更长。针对不同的冲压工艺需求，偏心结构可以通过调整偏心套的位置来改变滑块的行程长度，在小行程高速冲裁和大行程浅拉伸之间切换时，不需要更换核心的传动轴部件，只需要调整偏心套的固定位置就可以完成参数切换，设备的工艺适配范围更广。机身的后部预留了电机安装座与皮带轮的布置空间，传动部分采用皮带减速的结构，过载时皮带会出现打滑，能够避免冲压过载时损坏核心的偏心传动部件，起到一定的过载保护作用。滑块内部设置了模柄安装孔，标准规格的模柄可以直接插入固定，上模的安装找正效率更高，不需要额外制作转接夹板。工作台面的平行度、滑块运动方向与工作台面的垂直度都按照精密冲压的公差要求做了结构约束，在建模时所有配合面都预留了加工余量的标注位置，实际生产加工时可以直接按照三维模型的公差要求进行机加工，不需要二次进行结构尺寸换算。
