门接触触发按压式传感组件结构设计

　　这款门接触触发按压组件，核心服务于各类工业设备舱门、安全防护门、电气柜门的状态检测场景，在自动化生产线的安全防护回路、高压电气柜的门联锁控制、大型设备检修舱门的到位检测环节都有广泛适配空间，区别于普通光电类门检测元件，这类纯机械结构的接触式触发部件抗粉尘、抗油污能力更强，在焊接车间、机加工车间这类工况复杂的生产场景中，不会因为切削液飞溅、焊尘遮挡出现误触发问题，可靠性远高于非接触式检测方案。从结构功能来看，组件顶部的按压头是直接的受力触发端，当舱门闭合时，门板会直接压合顶部的六角按压端头，克服内部弹簧的预紧力向下位移，带动内部的触发杆触发行程信号，实现门闭合状态的信号反馈；当舱门打开时，按压头失去外部压合力，

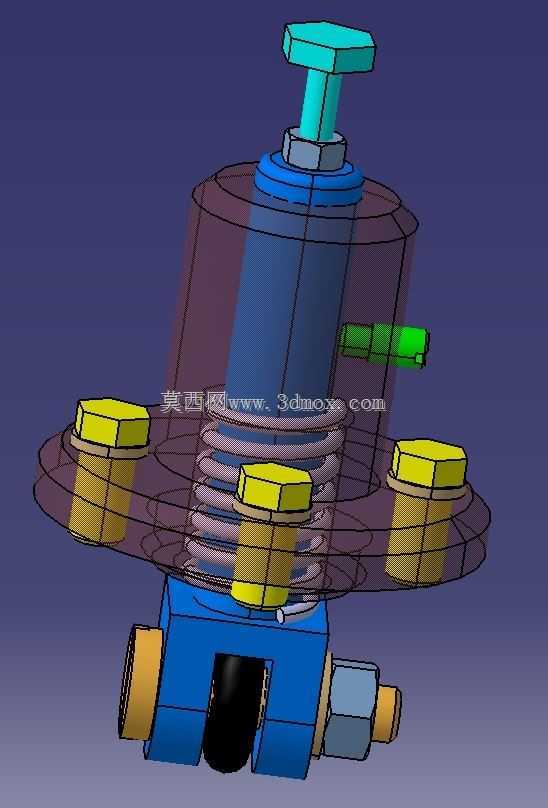

　　内部的复位弹簧会快速将按压头顶回初始位置，切断触发信号，整套动作的行程控制在3mm以内，触发响应滞后不超过0.1s，完全满足工业安全回路的响应速度要求。设计层面上，整套组件采用分层堆叠的装配逻辑，底部的蓝色基座是整个部件的安装基准，基座上预留了三个均匀分布的螺栓安装位，安装孔位采用圆周等分布置，相邻孔位的中心距适配主流电气柜、设备舱门的安装开孔标准，不需要额外定制安装板就能直接替换同规格的老旧门触部件；基座侧面预留了两个侧向的接线端口，分别对应常开、常闭两组信号触点，用户可以根据自身控制回路的需求选择接线方式，不需要额外调整内部触点结构。中间的复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧的线径、中径经过严格的力值校核，

　　既能保证按压过程的手感平顺，不会出现卡滞、按压费力的问题，又能保证10万次以上的按压寿命，不会因为长期使用出现弹簧弹力衰减导致的复位不到位问题；弹簧外侧设置了半透明的防护套筒，既能阻挡外部的粉尘、切削液进入组件内部卡滞弹簧运动，又能直观观察到内部弹簧的工作状态，日常巡检时不需要拆解部件就能判断弹簧是否出现断裂、错位的问题。顶部的按压头采用六角端头设计，既可以在装配时通过扳手拧紧调整初始伸出高度，适配不同门板与安装面的间隙差，调整范围在0-5mm之间，能覆盖绝大多数舱门的安装间隙公差，又能在长期按压过程中避免端头跟转，保证按压受力始终沿轴向传递，不会出现偏磨导致的密封失效问题。安装边界上，整套组件的主体外径不超过65mm，

　　整体安装高度在门板闭合状态下为48mm，门板打开状态下的最大伸出高度为51mm，安装时只需要在安装面板上开一个直径22mm的中心过孔，三个M6的螺栓固定孔分布在直径50mm的圆周上，对安装空间的要求极低，即使是空间紧凑的小型电气柜、小型设备舱门也能顺利安装，不会和周边的铰链、门锁部件出现运动干涉。在实际选型适配时，需要注意按压头的初始伸出量要和门板的闭合间隙匹配，保证门板完全闭合时按压头有1.5-2mm的压缩量，既不能因为压缩量过小导致门闭合后无法可靠触发信号，也不能因为压缩量过大导致弹簧长期处于过载压缩状态，缩短部件的使用寿命；基座安装时要保证安装面的平面度公差不超过0.2mm，避免安装后基座倾斜导致按压杆运动卡滞；侧向的接线端口在接线完成后要配套使用防水接头，在有喷淋、高粉尘的工况下要做好密封处理，避免水汽、粉尘进入基座内部导致触点接触不良。这套结构的建模过程中，所有配合面都预留了合理的公差间隙，按压杆和基座导向孔之间采用H8/f7的间隙配合，既保证运动顺畅，又能控制径向晃动量在0.1mm以内，避免长期使用后出现偏磨；螺栓连接位都预留了足够的扳手操作空间，装配时不需要特殊工具，用常规的内六角扳手、开口扳手就能完成全部装配作业，后期维护更换时也能快速拆解，不需要拆卸周边的其他部件。
