气动夹紧式精密工装钳体结构设计

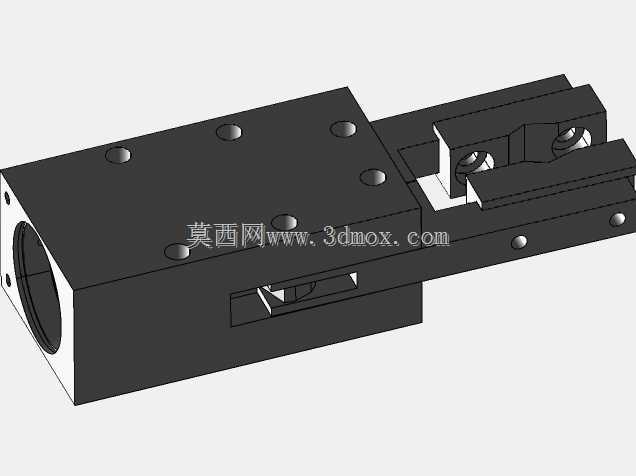

　　在精密零部件加工、自动化装配产线的工位布局中，这类集成式钳体结构常作为工位核心装夹单元使用，区别于通用台钳的开放式结构，该钳体采用封闭腔体式集成设计，将驱动、导向、夹紧执行部件全部整合在方形金属壳体内，可直接嵌入工装板或专机的安装位，无需额外搭建复杂的支撑框架，适配多工位回转台、流水线在线检测工位的紧凑安装需求。从实际使用场景来看，这类钳体多用于小型精密零件的铣削加工定位、传感器装配工位的工件固定、电子元器件引脚裁切时的夹持作业，夹持行程控制在小范围内，重复定位精度可满足微米级加工的装夹要求，不会出现普通台钳长期使用后 jaw 板偏移、夹持力不稳定的问题。设计过程中优先考虑了安装边界的适配性，整体外形采用规则长方体构型，

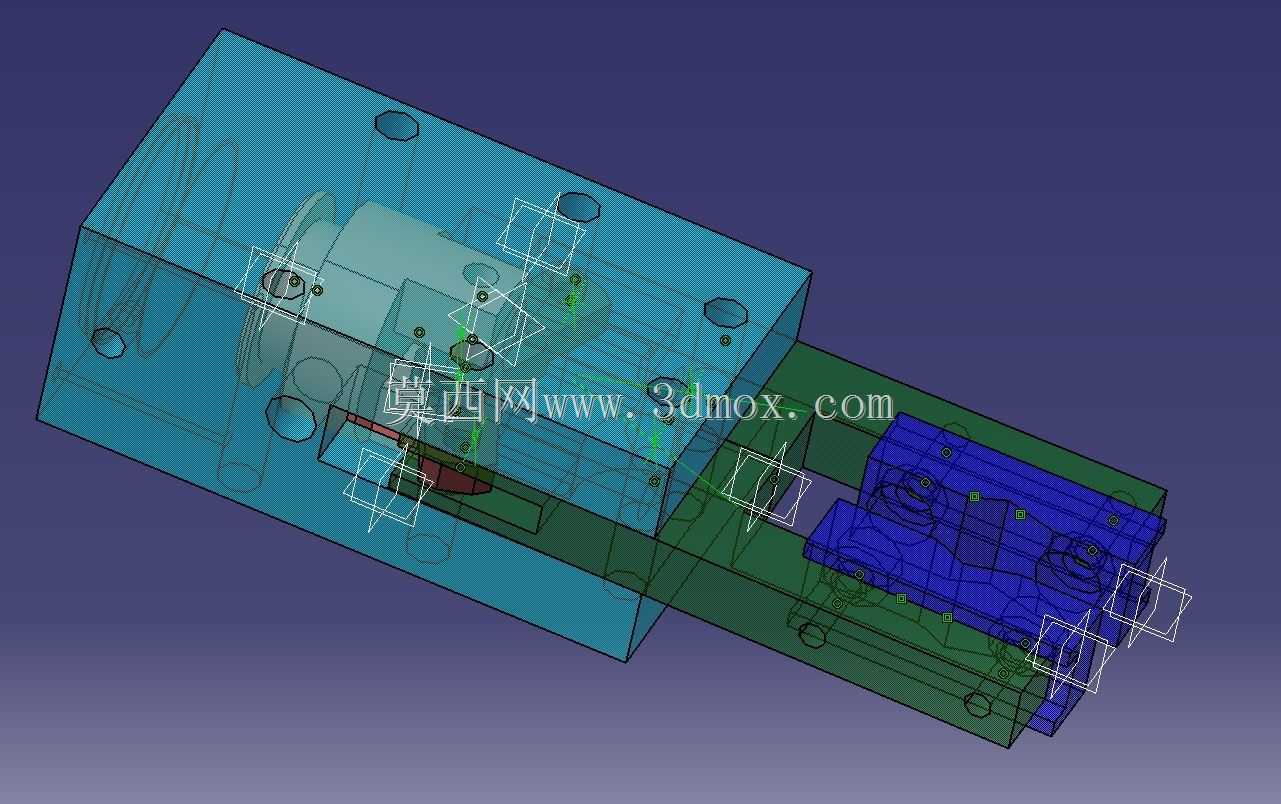

　　壳体上预留的多个沉头安装孔可直接从顶面或侧面完成固定，安装孔位的间距符合通用工装板的T型槽间距标准，不需要额外加工转接板即可完成部署；腔体内部的导向结构采用双导轨平行布置，避免单导轨支撑带来的夹持端翘曲问题，活动钳身的滑动面做了耐磨涂层处理，长期往复运动的磨损量控制在工业级使用要求范围内，不需要频繁更换导向衬套。功能特性上，该钳体的夹紧力输出可通过驱动端的压力调节实现线性控制，针对薄壁类易变形零件，可将夹持力调低至不会造成工件形变的区间，针对硬质金属零件的粗加工工位，可提升压力输出保证夹持刚性，避免切削过程中工件移位；钳口位置预留了标准接口，可根据不同工件的外形更换定制化钳口夹板，不需要更换整个钳体就能适配不同外形零件的装夹需求，

　　大幅降低多品种小批量生产的工装投入成本。结构设计阶段，工程师将驱动部件的安装腔与滑动导向腔做了分隔设计，避免加工过程中的切削液、金属碎屑进入驱动部件造成卡滞，壳体的接缝处预留了密封槽，可加装密封条实现IP54级的防护，适配湿式加工、车间多粉尘的恶劣使用环境；腔体内部的行程限位做了硬限位与软限位双重设计，硬限位采用高强度合金钢挡块，避免驱动过行程造成内部结构损坏，软限位可根据实际夹持行程调整触发位置，适配不同长度工件的装夹行程需求。从装配维护的角度来看，整个钳体的零部件采用模块化设计，壳体的侧盖可直接拆卸，日常维护时不需要将整个钳体从工装上拆下，就能完成内部清洁、易损件更换的操作，大幅降低设备停机维护的时间；

　　导向部位的润滑油路采用内置式设计，可从壳体预留的注油嘴直接加注润滑脂，不需要拆解结构就能完成日常润滑保养，适配工厂设备TPM管理的维护要求。在实际产线部署中，这类钳体可直接搭配气动或液压驱动模块实现自动化夹紧松开，配合产线的PLC控制信号，可与机械手上下料、加工主轴启停、检测探头动作实现逻辑联动，不需要人工手动操作夹紧手柄，适配无人化加工单元的建设需求；钳体的整体刚性经过有限元校核，在最大夹持力输出状态下，钳身的形变量控制在0.02mm以内，可满足铣削、钻孔等有径向切削力工况的装夹刚性要求，不会因为夹持刚性不足造成零件加工尺寸超差。
