机械传动式窦状屏障机构设计

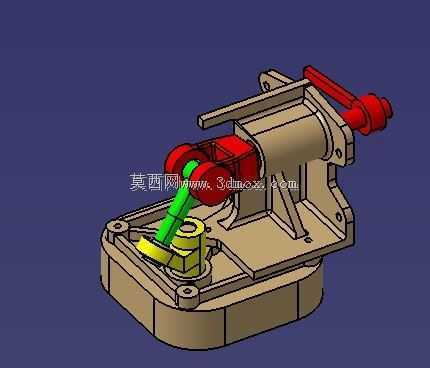

　　在工业自动化传感检测、精密工位防护的实际场景中，这类窦状屏障机构常作为传感触发与工位隔离的复合构件使用，区别于普通平面式屏障，其曲面窦状轮廓能够在有限安装空间内实现多方向的遮挡与触发联动，适配小空间内的多工位信号采集需求。从实际使用逻辑来看，该机构的核心功能是通过手柄端的手动输入，带动内部转轴转动，进而驱动前端的绿黄配色联动件沿窦状曲面轨迹完成摆动与升降的复合动作，最终实现屏障的启闭或者传感触发位的切换，整个传动链没有冗余的中间构件，手动操作的反馈直接，动作行程的限位通过底座上的凸台与构件自身的轮廓干涉实现，不需要额外加装外置限位块，减少了装配环节的调整工作量。

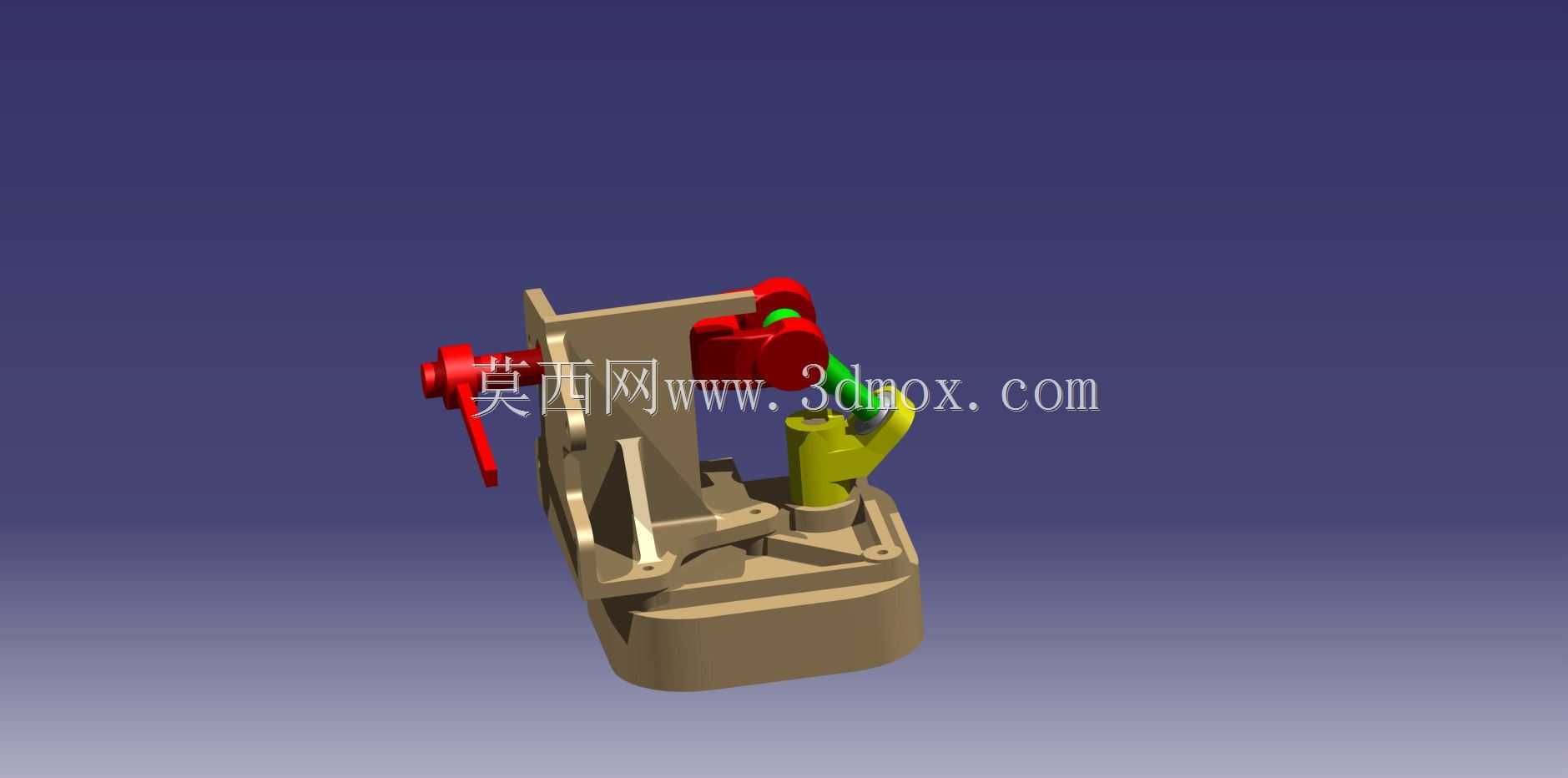

　　设计过程中首先要明确安装边界，整个机构的底座为带圆角的矩形安装基座，底部预留了四个沉头安装孔，孔位的间距按照常规小型传感工位的安装标准设定，能够直接适配现有工装上的安装螺孔，不需要额外做转接板设计；整体的高度方向尺寸控制在手动操作的舒适区间，手柄端的红色操作杆伸出长度符合人体工学的扳动角度，操作时不需要过度抬臂或者俯身，单手握持即可完成全行程的动作切换。外形上所有外露的棱边都做了R1.5以上的圆角处理，避免操作过程中划伤操作人员，同时也减少了车间内粉尘在棱角处的堆积，日常清洁维护更方便。

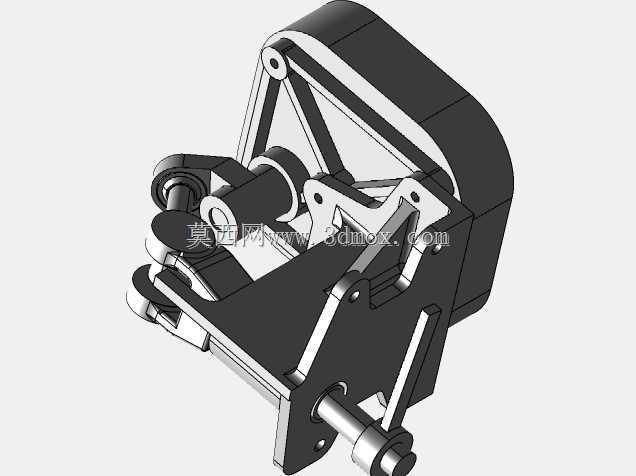

　　从结构设计的细节来看，转轴与底座支架的配合采用了间隙配合公差，转轴表面做了减摩处理，长期往复转动也不会出现卡滞；前端的联动件与转轴的连接采用了扁位定位，避免转动过程中出现相对滑移，保证动作传递的精度；窦状的工作轮廓是整个设计的核心，曲线的曲率经过反复调整，确保联动件在整个行程中运动平滑，没有死点，在屏障闭合位能够完全遮挡传感光路，在开启位能够完全让出检测通道，不会对检测信号造成干扰。底座的腔体设计预留了走线空间，如果需要加装位置检测传感器来反馈屏障的启闭状态，线缆可以直接从腔体内部走线，不会外露在机构外侧，避免车间内的油污、切削液腐蚀线缆，也不会被周边的运动构件剐蹭。

　　实际选型适配时，需要注意该机构的操作力大小，通过调整转轴处的阻尼，可以适配不同操作频次的工位，如果是高频操作的工位，可以在转轴处加装微型扭簧，实现动作后的自动复位，不需要手动扳回初始位；如果是需要保持位置的工位，可以在手柄端加装定位销，在启闭两个极限位置实现锁止，避免设备运行过程中因为振动导致屏障位置偏移。整个机构的零件拆分遵循易加工、易装配的原则，大部分结构件采用板材铣削加工即可成型，没有复杂的曲面需要五轴加工，加工成本可控，装配时按照从下到上的顺序依次装入底座、联动件、转轴、手柄即可，不需要专用的装配工装，普通的内六角扳手就能完成全部装配工作，后期维护更换易损件也十分便捷，不需要将整个机构从工装上拆下，只需要拆下转轴端的挡圈就能抽出转轴，更换内部磨损的联动件。
