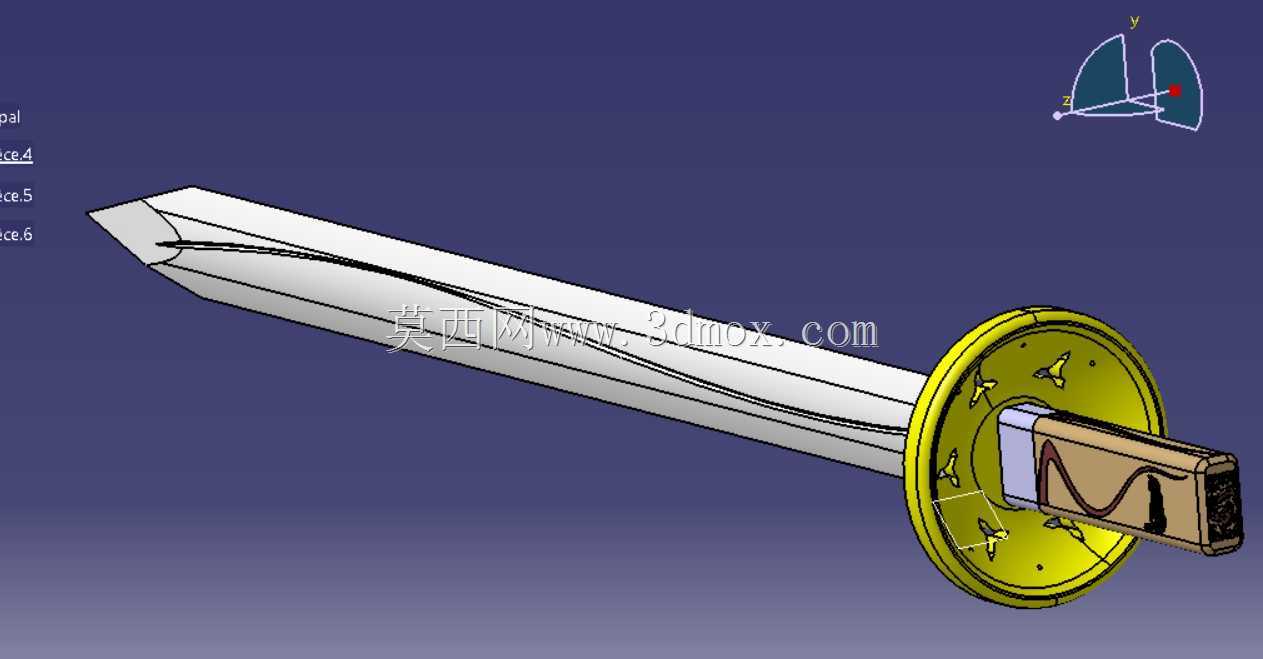

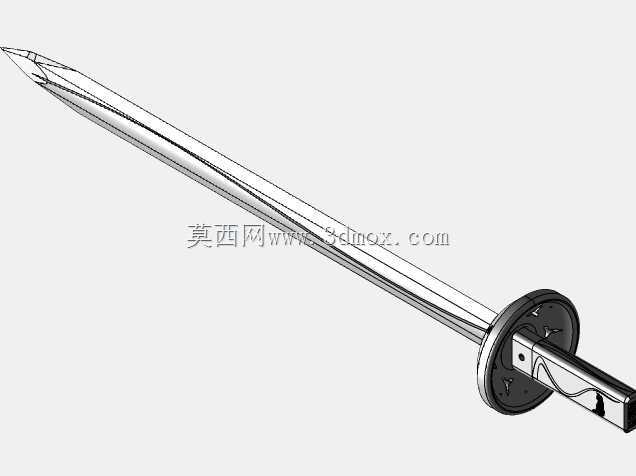

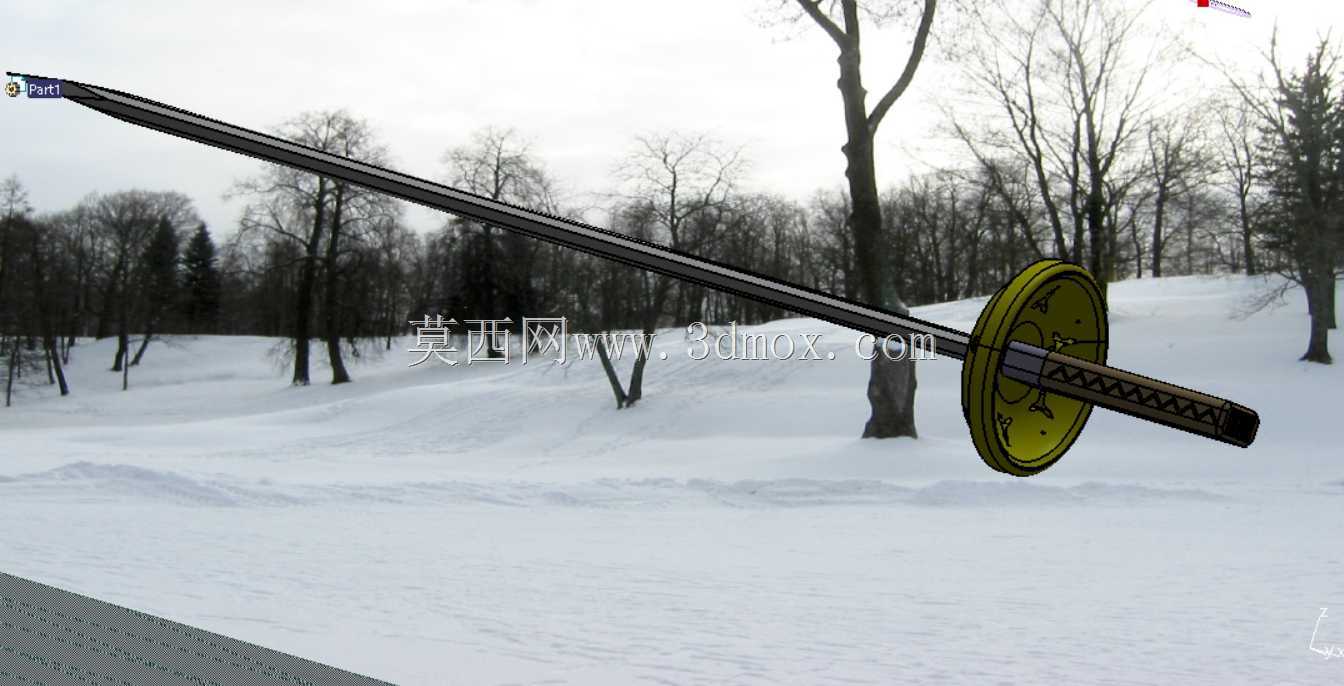

维京风格仿古单手长剑三维结构设计

　　本次设计的维京风格单手长剑，核心参考北欧维京时期单手剑的实战使用逻辑展开结构建模，整体围绕冷兵器近战使用的受力需求、握持适配性、配重平衡逻辑完成各部件的结构匹配。从实际应用场景来看，该类长剑既可以作为冷兵器复原研究的实体参考，用于历史兵器展陈的道具制作、古代兵器复原项目的结构验证，也可作为影视道具制作、仿古文创兵器开发的三维结构基准，部分结构参数也能为传统冷兵器锻造从业者提供尺寸参考。

　　从功能特性来看，整剑采用单手握持的结构设计，剑身采用狭长的双刃造型，剑身截面为菱形渐变结构，从剑根位置向剑尖位置逐步收窄，靠近剑格的剑身根部厚度最大，保证劈砍时的结构强度，剑尖位置做收尖处理，兼顾刺击的穿透性。剑身表面做平直的脊线设计，既可以提升剑身的抗弯扭性能，也能在劈砍过程中引导受力方向，避免剑身出现侧向弯折。剑格采用圆形挡片结构，区别于后世十字形剑格，维京剑的圆形剑格直径控制在120mm左右，边缘做圆弧收边处理，既可以格挡对方兵器的滑击，也能避免握持时手部前滑触碰剑刃，剑格表面做浅浮雕纹饰结构，在建模时预留了纹饰的加工余量，适配后续铸造或者蚀刻加工的工艺需求。

　　剑柄部分采用圆柱形握持结构，长度控制在110mm左右，刚好适配成年男性单手握持的尺寸范围，剑柄表面做交错的防滑纹理设计，纹理深度控制在1.5mm，既可以提升握持时的摩擦力，避免挥剑时打滑，也不会因为纹理过深硌手影响长时间握持的舒适度。剑柄末端的配重锤采用和剑格同直径的圆形结构，内部预留了配重安装腔，可以根据实际使用需求调整配重块的重量，将整剑的重心控制在剑格前方50mm的位置，这个重心位置既可以保证劈砍时的惯性力度，也能让使用者在变招、转腕时不会因为重心过于靠前导致操控费力。

　　设计过程中，首先对现存维京剑的考古测绘数据进行整理，确定整剑的总长度控制在920mm左右，其中剑身长度760mm，剑柄加剑格、配重的总长度160mm，整剑的重量控制在1.2kg左右，适配单手长时间持握的负重需求。剑身的刃口部分做了0.8mm的厚度预留，避免建模时刃口过薄导致后续加工出现卷边问题，剑身和剑格的连接位置采用方形榫卯结构，榫头长度25mm，穿过剑格中心的方孔后和剑柄内部的固定结构连接，保证剑身和剑柄的连接强度，避免挥击过程中出现剑身松动脱落的问题。

　　安装边界方面，整剑的外轮廓最大直径为剑格位置的120mm，剑身最宽位置为45mm，在后续配套制作剑鞘时，剑鞘的内槽尺寸需要比剑身外轮廓大1mm的安装间隙，剑鞘的挂装结构需要对应剑格下方10mm的位置设置挂耳，保证佩剑时的重心稳定。在进行3D打印或者铸造加工时，需要注意剑身的拔模斜度控制在1.5°，避免脱模过程中出现卡模问题，剑柄的防滑纹理需要做圆角处理，避免加工后出现锐边划伤使用者。

　　从结构受力角度分析，劈砍时的主要受力点集中在剑身前三分之一的位置，该位置的剑身厚度控制在4mm，通过有限元受力验证，在承受1500N的侧向冲击力时，剑身的形变量控制在2mm以内，不会出现永久性弯折。刺击时的受力集中在剑尖位置，剑尖的圆角半径控制在0.5mm，既保证刺击的穿透性，也避免剑尖过脆在刺击硬物时出现崩断问题。剑格和配重锤采用和剑身一致的金属材质时，整剑的配重平衡可以达到最优状态，如果采用木质剑柄加金属配件的方案，需要在配重锤内部增加铅质配重块，保证重心位置符合设计要求。
