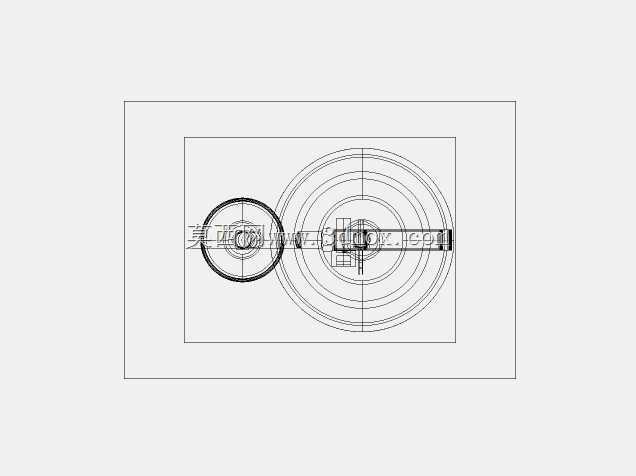

手提式干粉灭火器结构设计三维数模

　　在民用建筑、工业厂房、仓储物流、商业场所等各类场景的消防配置体系中，手提式干粉灭火器是初起火灾扑救环节覆盖范围最广、配置密度最高的便携消防装备，其结构设计的合理性直接决定紧急工况下的操作可靠性与灭火效能。从结构组成来看，该模型完整还原了干粉灭火器的核心构成：外层承压筒体采用卷焊成型的薄壁圆筒结构，筒体上下端分别通过旋压收口与封底工艺形成密封承压腔，内部充装以碳酸氢钠或磷酸铵盐为基料的超细干粉灭火剂，同时充注额定压力的氮气作为驱动气源，确保喷射时灭火剂能以稳定流速从喷嘴输出。筒体上部的阀组总成集成了压力指示、启闭控制、喷射导流三大功能模块，其中压力表通过弹簧管结构实时反馈筒内剩余压力，绿色区间标识正常工作压力范围，

　　红色区间提示压力不足需重新充装，黄色区间则代表超压状态需排查泄漏风险；压把式启闭机构采用杠杆放大原理，操作人员仅需施加较小的下压力即可克服阀杆弹簧预紧力，打通灭火剂从筒体内部到喷管的流道，松开压把后弹簧自动复位切断流道，实现间歇喷射控制，适配不同火情下的点射扑救需求。喷管与喷嘴部分采用耐低温、抗腐蚀的橡胶与工程塑料复合材质，喷管长度经过人机工程校核，确保操作人员握持压把时喷嘴能灵活对准火源根部，喷嘴内部的导流槽设计可让干粉灭火剂在喷出时形成均匀扇形扩散面，覆盖更大的燃烧区域，同时避免灭火剂集中喷射导致的飞溅复燃。设计过程中，筒体的壁厚计算严格遵循薄壁压力容器强度校核准则，根据额定工作压力、筒体材料的屈服强度与焊接接头系数，

　　预留足够的安全余量，同时考虑长期存放过程中的腐蚀裕量，确保在规定的使用年限内筒体不会出现鼓包、开裂等失效风险；安装边界方面，筒体底部的底座直径经过优化，既能保证直立放置时的稳定性，避免轻微碰撞导致倾倒，又能适配市面上通用的壁挂式灭火器挂架、落地式灭火器箱的安装尺寸，挂耳位置的设计兼顾了不同身高操作人员的取放便利性，挂架安装孔位符合消防设施安装规范的通用要求，无需额外定制安装配件即可完成现场布设。从功能特性来看，该结构设计的干粉灭火器可覆盖A类固体火灾、B类液体火灾、C类气体火灾以及一般电气设备初起火灾的扑救需求，筒体表面的防锈涂层采用静电喷塑工艺，可适应潮湿、多尘、轻度腐蚀等各类复杂存放环境，阀组处的密封结构采用耐老化橡胶密封圈，

　　避免长期存放过程中出现驱动气体泄漏导致的压力失效。在三维建模过程中，所有零部件的配合公差均按照实际生产工艺要求设定，筒体与阀组的连接螺纹采用通用消防接口标准，确保不同厂家生产的同规格配件具备互换性，压把与阀杆的运动副经过干涉检查，全行程范围内无卡滞、干涉问题，可直接用于结构验证、生产工艺拆解、消防培训教具开发等场景。对于结构设计从业者而言，该模型可直观展示便携压力容器的典型结构设计逻辑，理解承压部件与操作机构的配合关系；对于设备选型人员来说，可通过模型的尺寸参数快速核验安装空间是否满足配置要求，结合场所的火灾危险等级确定配置数量与布设位置；对于消防培训场景，拆解后的三维模型可清晰展示内部灭火剂充装位置、压力反馈原理、喷射流道走向，帮助参训人员快速掌握灭火器的工作逻辑与正确操作方式，避免实际使用时因结构不熟悉出现操作失误。
