城市轨道交通车辆的底架区域是整车承载与设备集成的核心区段,既要承担车体自重、乘客载荷与运行过程中的纵向、垂向、横向冲击载荷,还要为车下挂载的各类电气、储能、信号设备提供可靠的安装基准,本次优化设计的底架结构支撑,正是针对大都会线路地铁车辆的车下设备安装需求开展的结构迭代方案。从实际线路运行的工况来看,地铁车辆日常运行在隧道与高架区段,频繁启停带来的纵向冲击、道岔区段的横向晃动、高架段的风载扰动,都会直接传递到底架支撑结构上,传统的底架支撑多采用分散式焊接支座,在长期交变载荷作用下容易出现焊缝疲劳开裂、安装面形位公差超差的问题,尤其是挂载重量较大的牵引变流设备、储能电池组件时,支撑刚度不足会导致设备运行振动超标,影响电气元件的使用寿命与信号传输稳定性。

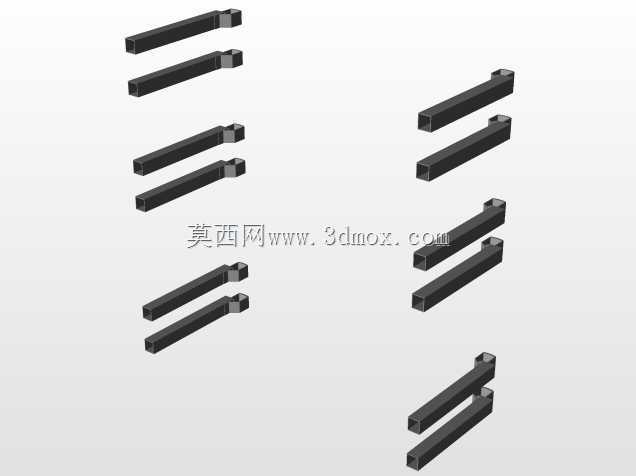

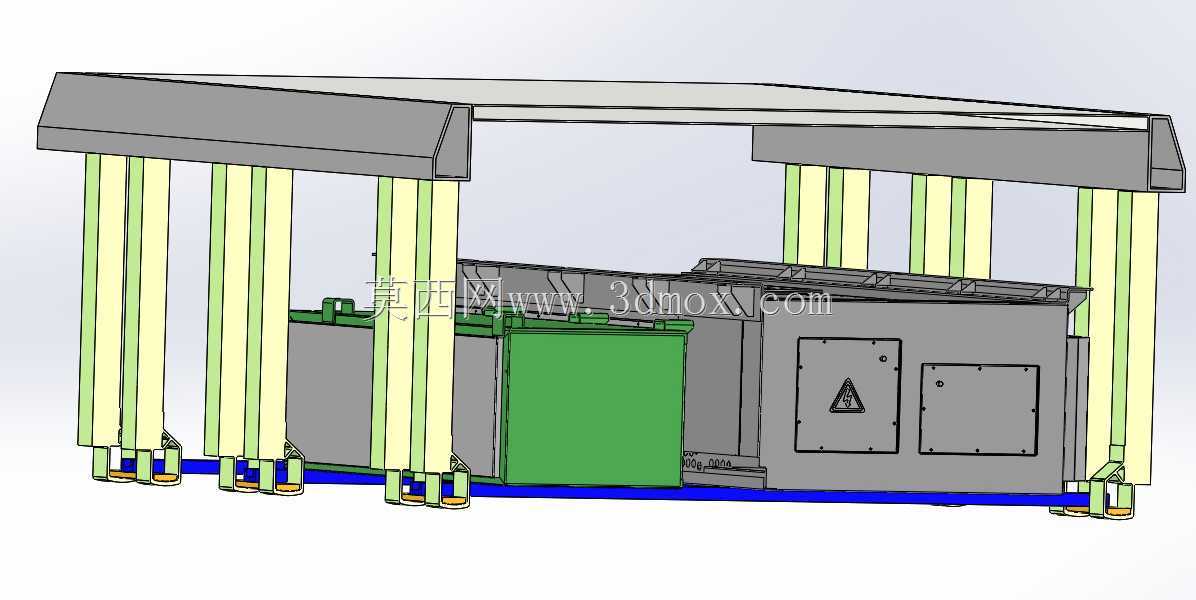

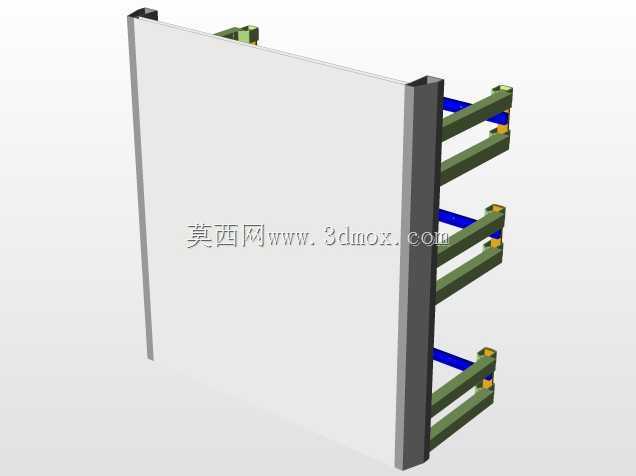

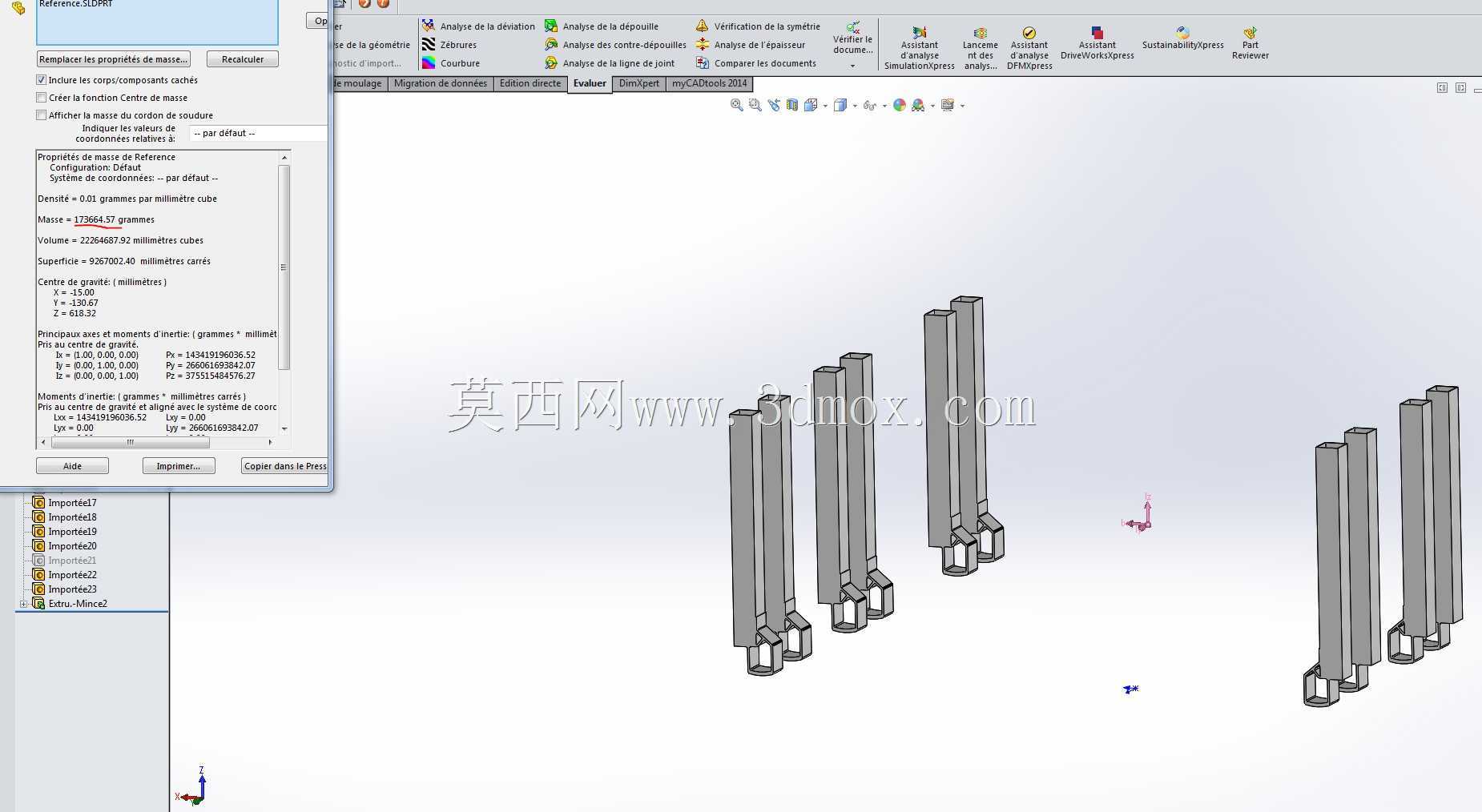

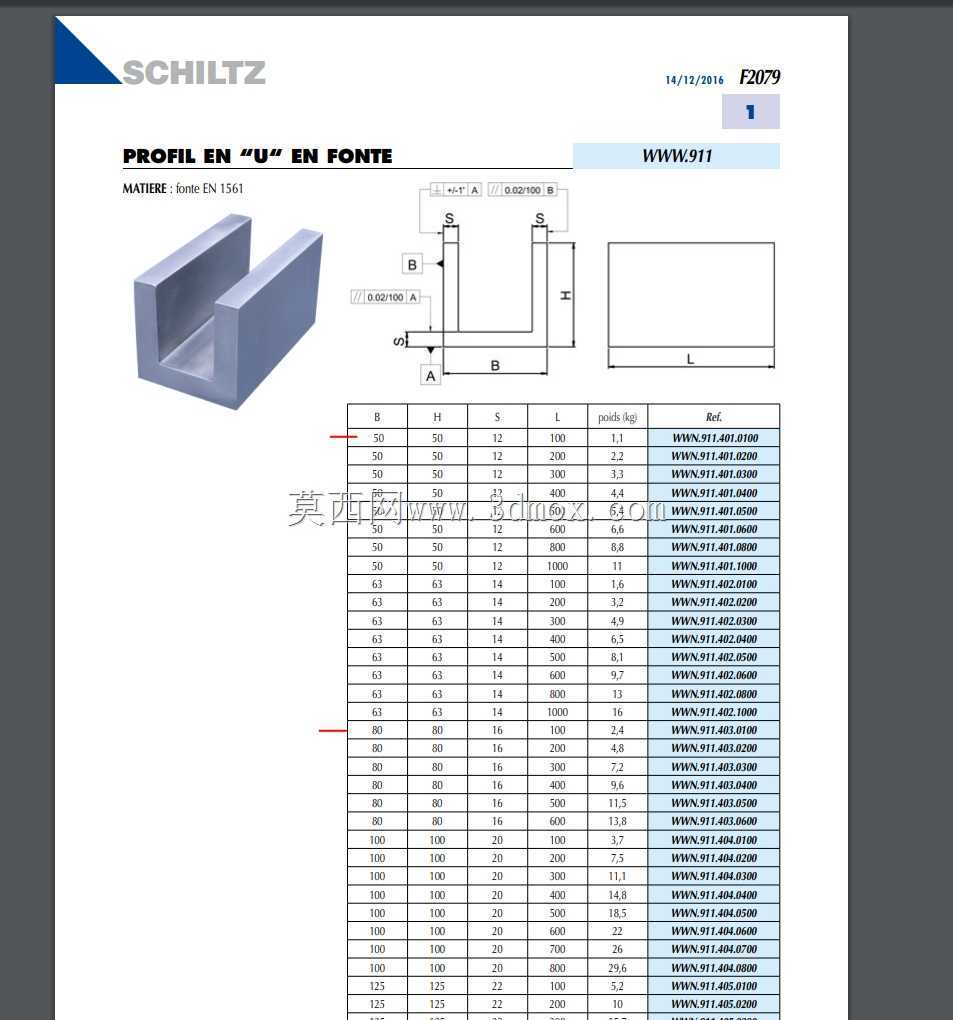

本次结构支撑在设计阶段首先明确了安装边界约束:底架上部与车体底架边梁的连接位置完全匹配原有车体的安装孔位,不需要对现有车体结构做额外改孔或焊接作业,可直接适配既有阿尔斯通地铁车型的大修改造与新车同平台装配需求,支撑结构的下部安装面预留了统一的设备安装接口,可同时兼容统计转换器、车载动力电池包两类核心设备的挂载,不需要额外增设过渡转接板,减少了装配层级带来的累积误差。整体支撑框架采用对称式立柱布局,垂向支撑立柱选用变截面槽型结构,在靠近车体边梁的连接端做了加宽加厚处理,将集中载荷均匀分散到车体边梁的整段承载区域,避免局部应力集中;立柱之间设置了横向连接筋板,在不额外增加过多重量的前提下,大幅提升了支撑框架的抗扭转刚度,可有效抵消车辆过曲线时的横向载荷对支撑结构的扭转作用。

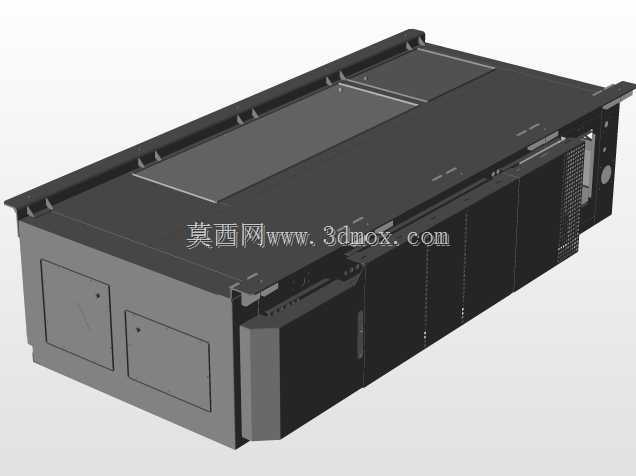

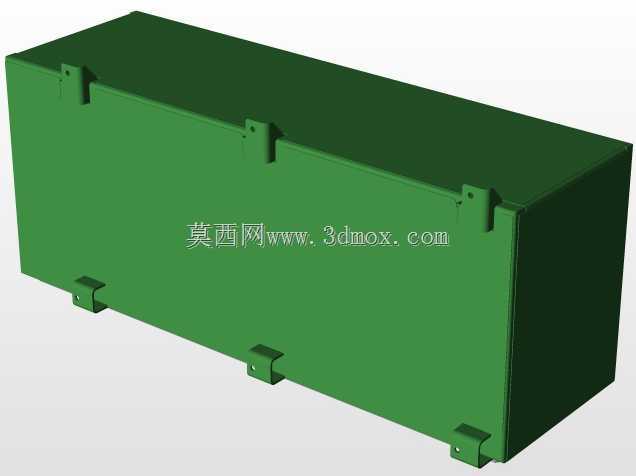

在设备安装区域的设计上,针对电池包重量大、对安装平面度要求高的特点,电池安装位的支撑面采用整体铣削成型的安装基板,基板与支撑立柱之间采用满焊连接后做整体去应力处理,确保长期运行过程中安装面的平面度保持在0.5mm以内,避免电池包壳体因安装面不平产生附加应力;统计转换器的安装位设置了独立的安装腔室,腔室周边预留了走线槽与线缆固定点,强弱电走线路径完全分隔,避免电磁干扰影响信号采集精度。支撑结构的底部设置了连续的绝缘耐磨垫板,既可以隔绝车下设备与车体之间的杂散电流,避免电化学腐蚀,也能在车辆运行过程中缓冲碎石、积水对支撑结构底部的冲刷磨损,提升结构的全生命周期使用寿命。

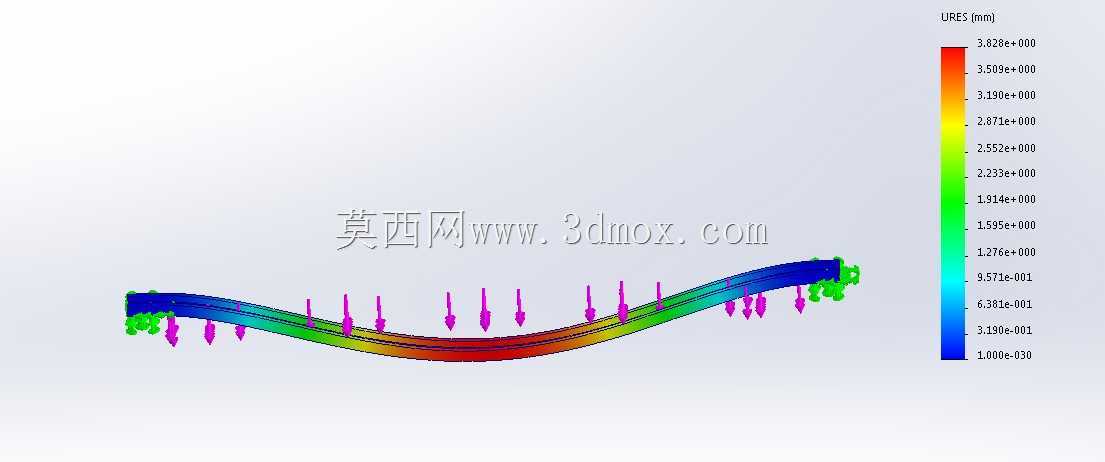

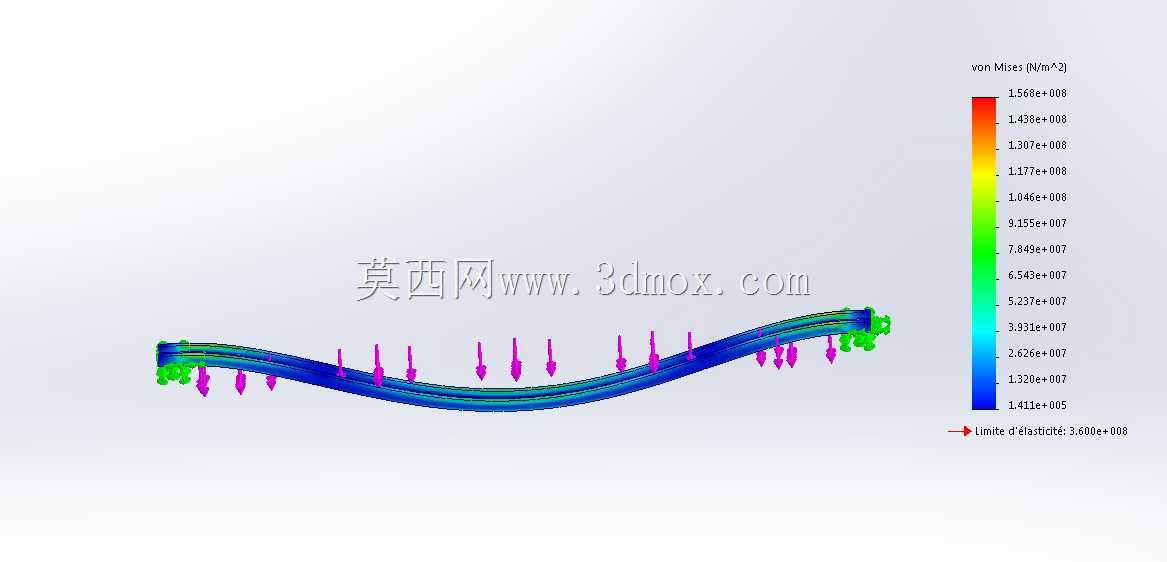

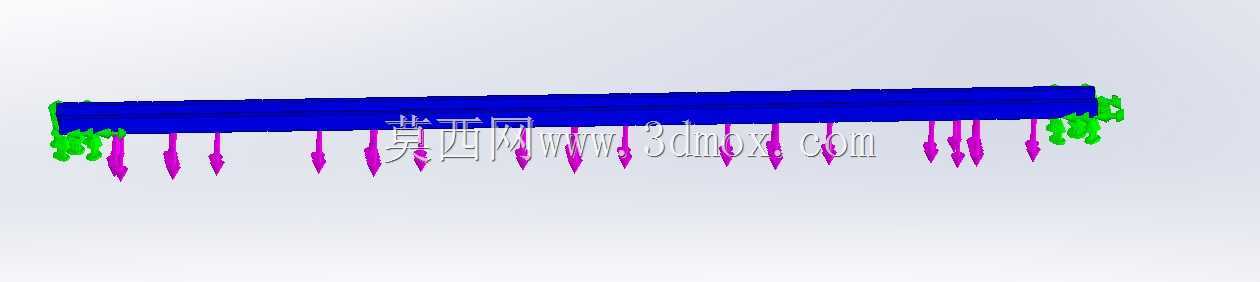

从结构受力的仿真验证逻辑来看,设计阶段按照EN12663轨道车辆车体结构强度要求,分别模拟了超常载荷、运营载荷、疲劳载荷三类工况下的应力分布,对支撑立柱与边梁连接的焊缝位置、设备安装孔的周边区域做了局部圆角过渡优化,将最大应力控制在材料屈服强度的60%以内,疲劳寿命满足30年运营周期的使用要求。外形尺寸上,整个支撑结构的宽度完全控制在地铁车辆车下设备限界以内,最外侧与设备限界之间预留了不小于30mm的安全间隙,即使在车辆最大磨耗、最不利偏移工况下也不会出现侵限问题;垂向高度上充分考虑了车下管线的布置空间,支撑结构与转向架上部的运动部件之间预留了足够的安全距离,不会与转向架的一系、二系运动部件产生运动干涉。
实际装配流程中,整个支撑结构可采用分体吊装后组焊的方式作业,也可以在车间预组装成整体模块后一次性吊装到车底安装,单组支撑的装配作业时间相比传统分散式支座可缩短40%左右,大幅提升车辆组装与大修的作业效率。结构表面采用环氧富锌底漆加聚氨酯面漆的防腐处理工艺,可适应隧道内高湿、多粉尘的运行环境,所有外露的安装孔位都设置了防尘堵头,避免长期运行过程中孔位锈蚀导致后续设备维护拆卸困难。针对日常运维的需求,支撑结构上预留了多个顶升点与检查开口,不需要拆解支撑结构就可以完成设备的日常检查、紧固件复紧以及滤芯更换等运维作业,降低了全生命周期的维护成本。
