浴室淋浴废水回收储水供水装置结构设计

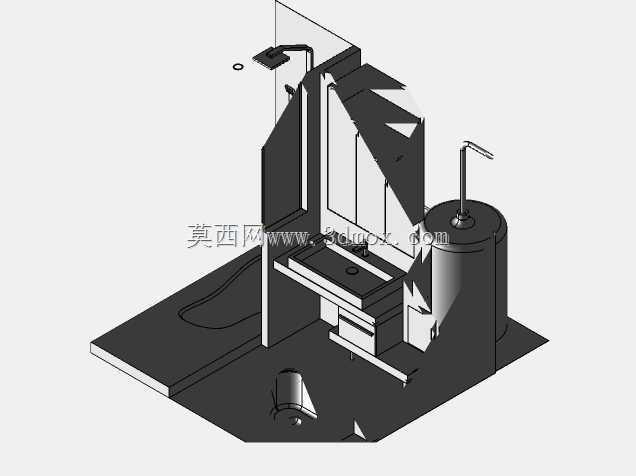

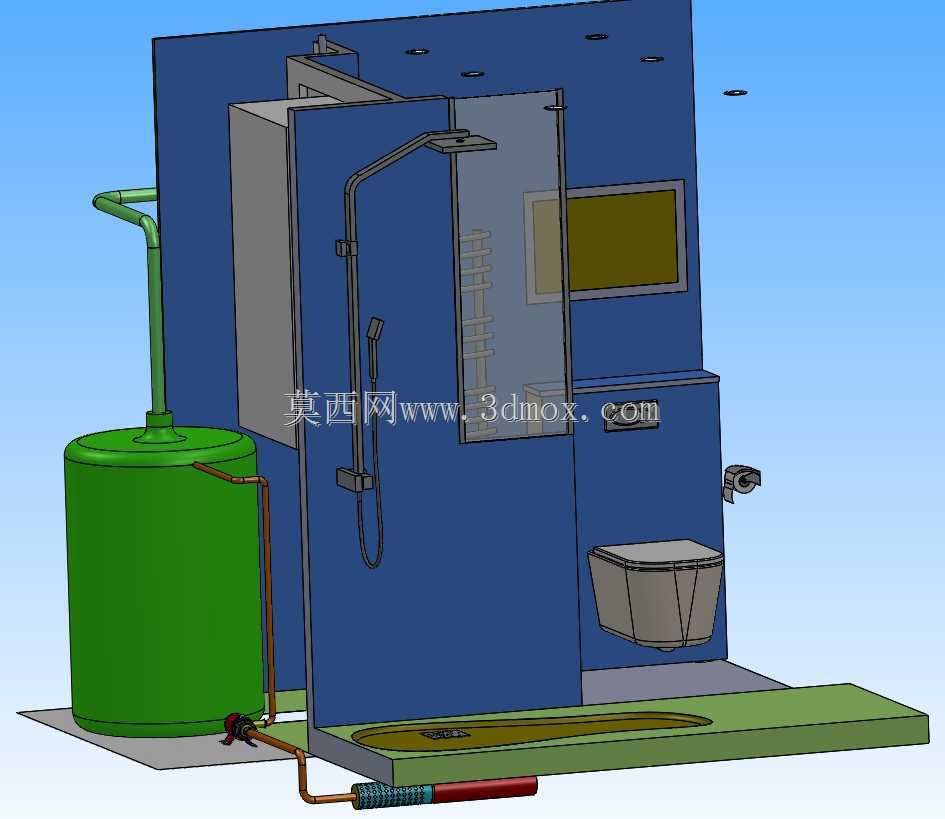

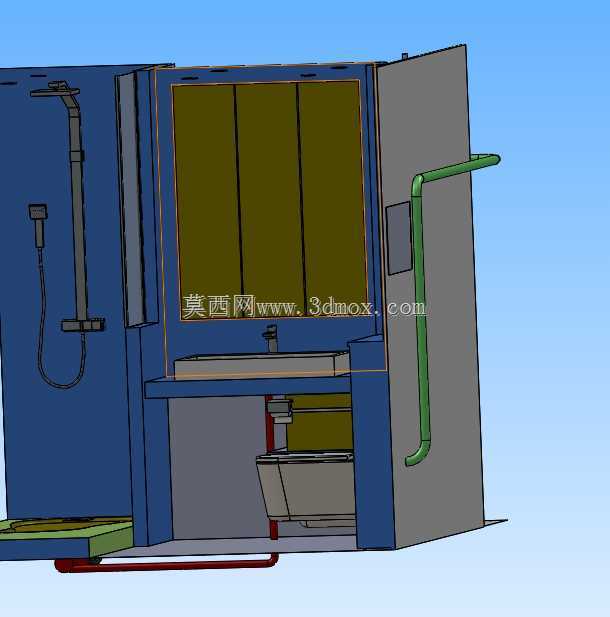

　　这套卫浴节水装置的核心应用场景，是普通家庭住宅、小型民宿、经济型公寓的独立卫浴空间，针对日常淋浴过程中大量未被充分污染的温排水直接排入下水管道造成的水资源浪费问题，通过管路收集与储水单元中转，实现废水的二次回用，可用于马桶冲水、地面清洁灌溉等非饮用类用水场景，无需改动建筑原有主供水主干管线，适配多数已装修完成的卫浴空间改造需求。从功能实现逻辑来看，装置整体分为收集单元、储水单元、输配单元三个核心部分，收集端直接对接淋浴区地面排水槽与洗手盆下水支管，在管路入口处设置粗滤隔栅，拦截毛发、较大体积的洗浴杂物，避免后续管路堵塞；储水单元采用立式圆柱形承压储水罐，罐体底部设置排污阀，可定期沉积排放罐底积存的细小杂质，罐体侧面设置液位连通管，

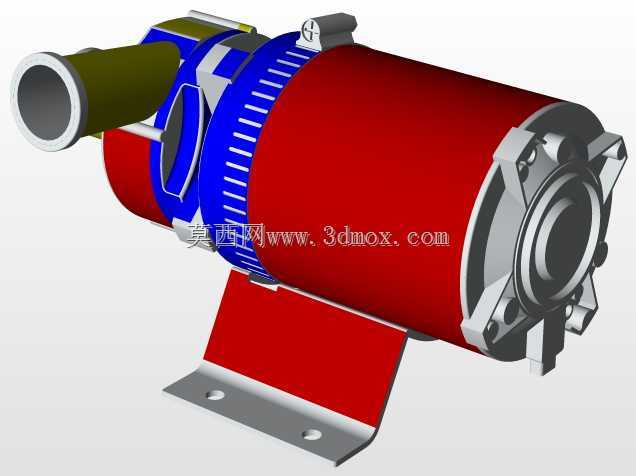

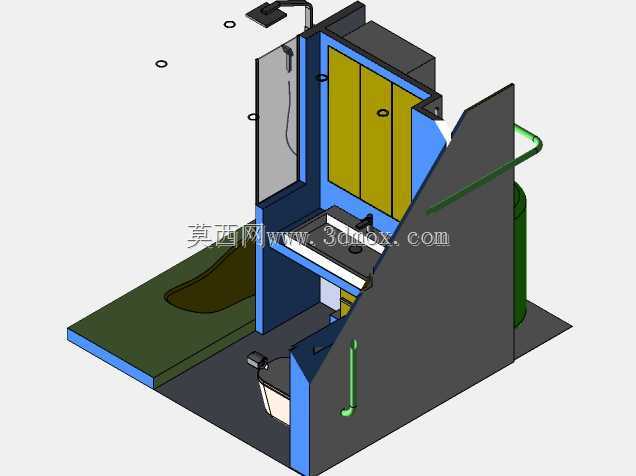

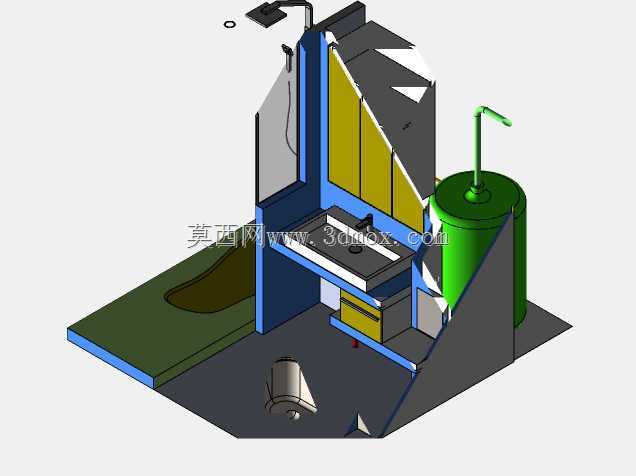

　　可直观观察内部储水水位，避免溢水或空抽；输配单元采用独立的支管布设，将储水罐内的回收水输送至马桶水箱、清洁取水龙头等用水点位，管路中设置止回结构，完全避免回收水反向流入市政自来水管网造成水质污染，整套管路的压力适配常规民用建筑供水压力范围，无需额外增加增压泵即可完成输水动作。设计过程中优先考虑了卫浴空间的安装边界约束，储水罐的布设位置选择在淋浴区外侧的墙角空位，罐体直径控制在600mm以内，高度不超过1200mm，不会占用淋浴区的正常使用空间，也不会遮挡卫浴间原有门窗、通风口的通行与通风路径；所有连接管路采用明装布设方案，无需大面积凿开地面与墙面，管路转角处采用标准90度弯头衔接，沿墙面与地面的交界线排布，

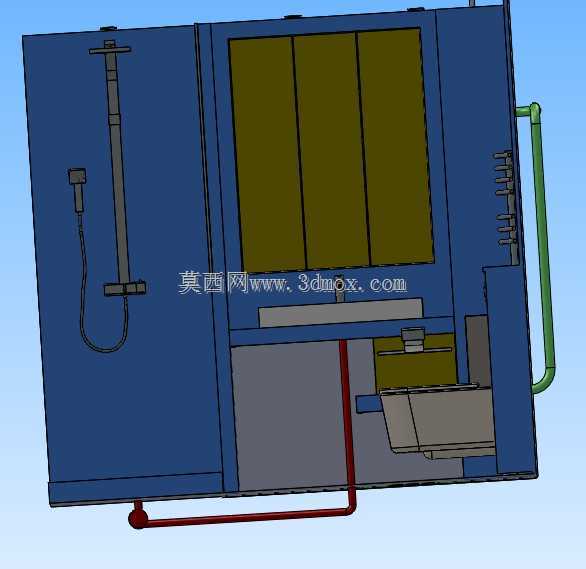

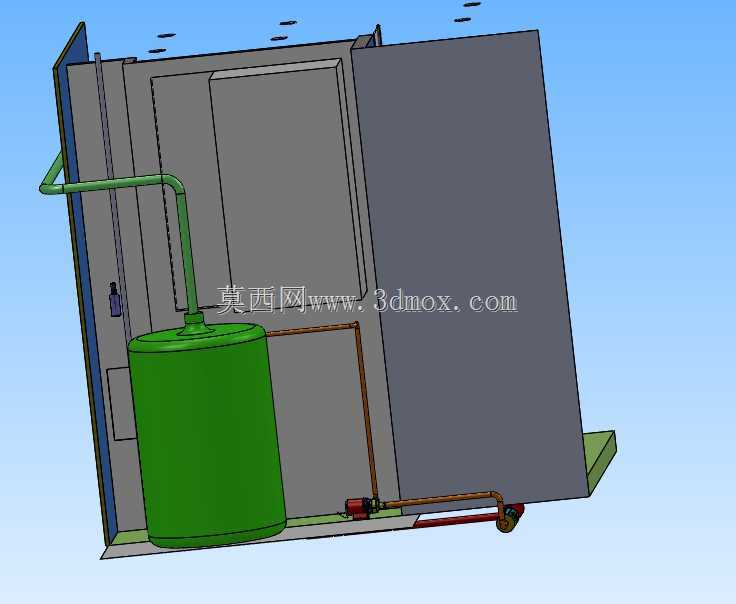

　　固定卡件间距控制在400mm，避免管路长期使用出现松动下垂；淋浴区的挡水结构与原有地面做一体化衔接，收集槽的坡度设置为千分之三，保证淋浴废水可以依靠重力自然流入储水罐，无需额外动力提升，降低装置运行的能耗与故障概率。在结构细节处理上，淋浴区的隔断采用半高钢化玻璃搭配防水边框，既保证淋浴时的水花不会外溅到干区，也不会完全遮挡空间造成卫浴间狭小压抑的观感；马桶与淋浴区采用同墙布设方案，供水支管的长度控制在1.5米以内，尽可能缩短输水路径减少管路沿程阻力损失；储水罐的进水口设置在罐体顶部偏侧位置，进水时水流沿罐体内壁缓流注入，避免进水冲击造成罐底沉积的杂质泛起影响出水水质，出水口设置在罐体侧面距底部100mm位置，避开底部沉渣层，

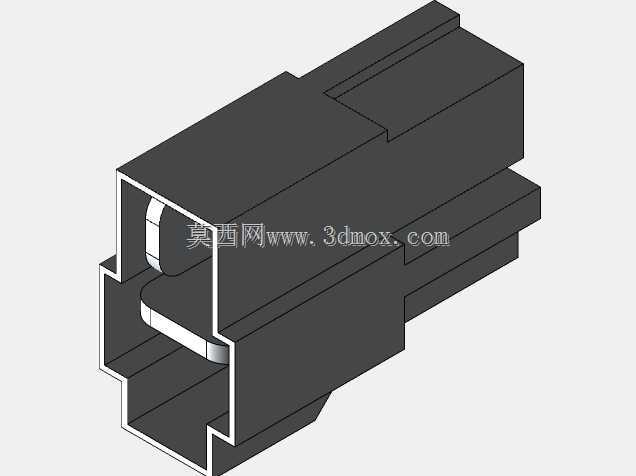

　　保证输出的回收水无明显大颗粒杂质。针对日常使用的维护需求，储水罐顶部设置可开启的密封检查口，无需完全拆解管路即可完成内部滤材的更换与罐壁清洁，排污阀采用快开式球阀结构，普通住户无需专业工具即可完成定期排污操作；所有与水接触的部件均采用耐温耐腐蚀的工程塑料与铜质管件，可耐受日常淋浴排水的最高45摄氏度水温，长期使用不会出现锈蚀、结垢堵塞的问题；装置整体的承重结构采用镀锌方钢焊接底座，储水罐满水状态下的总重量约200kg，底座的受力点直接落在建筑地面的结构层上，不会对地面装饰层造成压损。实际使用过程中，单次淋浴产生的约80-120升温排水可全部被收集储存，完全满足3-4次马桶冲水的用水量需求，按三口之家日常使用频率计算，单套装置每月可节约自来水用量约3-4立方米，同时回收的废水带有一定余温，在冬季用于地面清洁时也不会过于冰手，提升清洁操作的舒适度。管路布设时特意将回收水管路与自来水管路采用不同颜色的管材做明显区分，避免后期维修改造时出现管路接错的问题，所有管路接口处均采用生料带加橡胶密封圈双重密封，经过0.3MPa水压保压测试无渗漏，可长期稳定运行。
