阿尔斯通地铁底架承载结构支架设计

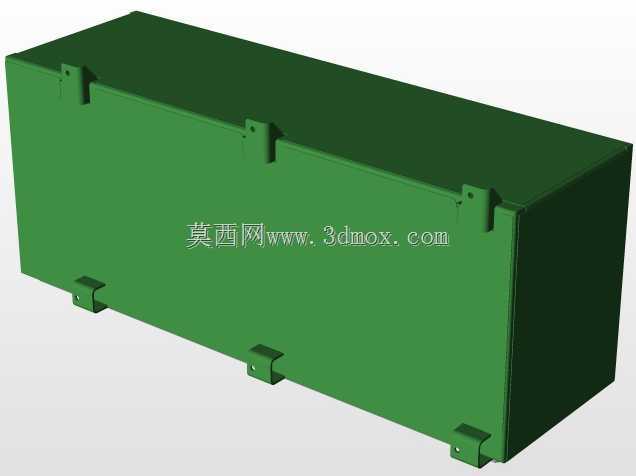

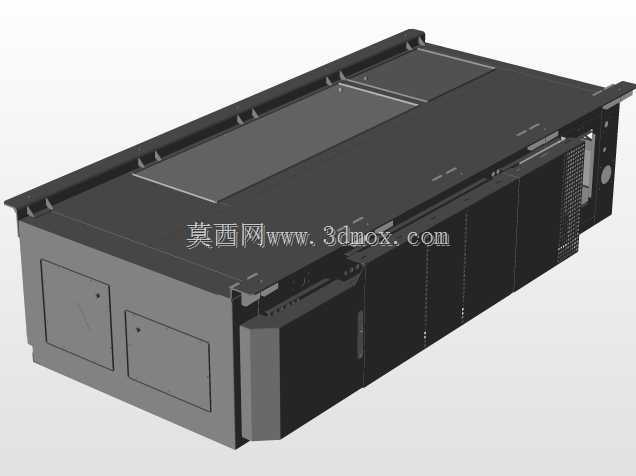

　　城市轨道交通车辆的底架区域是整车设备安装、载荷传递的核心承载区段，本次设计的支架结构，主要应用于大都会系列地铁车辆的底架设备挂载场景，承担底架下部车载设备的承重、限位以及运行过程中的载荷缓冲作用，适配地铁车辆高频启停、隧道内交变风压、长期振动工况下的挂载可靠性要求。从实际使用场景来看，地铁车辆底架下部空间紧凑，排布有牵引变流单元、辅助供电单元、制动管路等多类核心车载设备，支架作为连接车体底架主横梁与挂载设备的中间承载构件，需要在有限的安装空间内完成载荷的均匀传递，同时规避与周边走行部部件、制动管路、线缆线槽的安装干涉。设计过程中首先梳理了底架主横梁的现有安装接口，保留原有车体上的标准安装点位，

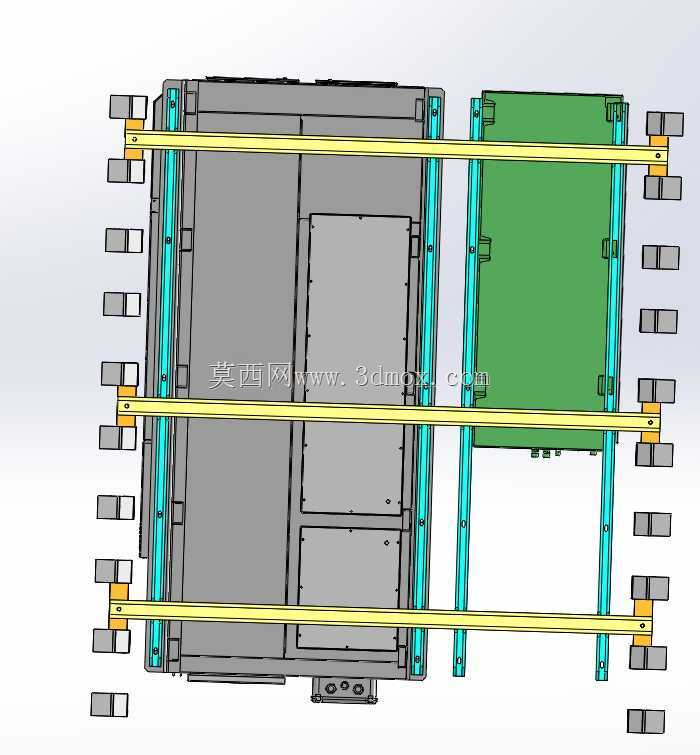

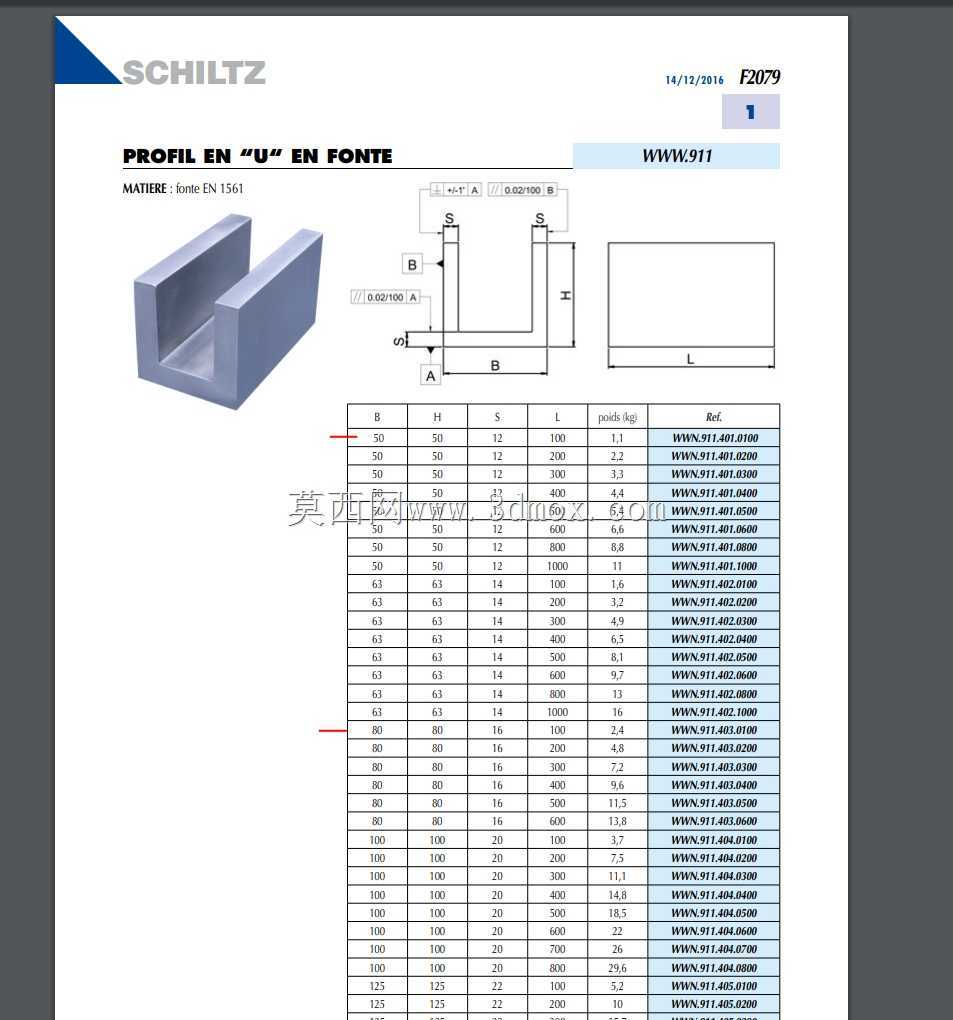

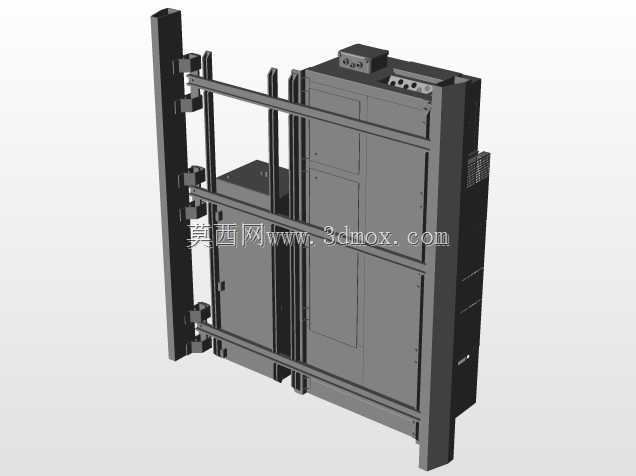

　　无需对车体底架主梁进行额外开孔或焊接改造，降低现场改装的施工难度，也避免额外加工对车体主梁结构强度的损伤。整体结构采用横向长梁搭配纵向定位梁的组合形式，三根平行布置的横向承载梁作为主要受力构件，梁体截面采用抗弯性能优异的矩形空心结构，在控制整体重量的前提下提升截面惯性矩，满足垂向承载的刚度要求，避免设备长期运行后出现支架下挠变形的问题。横向梁两端设置有带缓冲垫层的安装座，安装座与车体底架的预设安装位通过紧固件连接，缓冲垫层采用耐老化的弹性材质，能够过滤车辆运行过程中来自轨道的高频振动，降低振动直接传递至挂载设备造成的元器件松动风险。纵向布置的定位梁与横向承载梁采用可拆卸的紧固件连接，

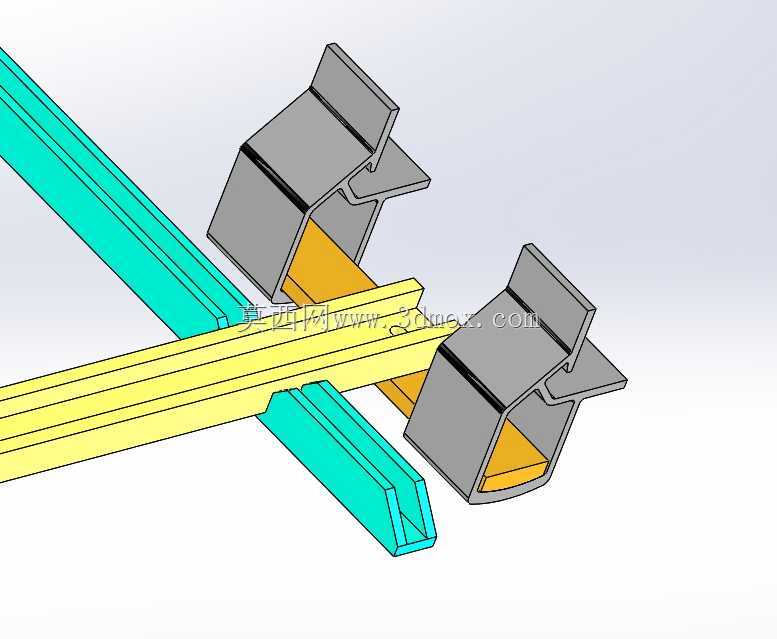

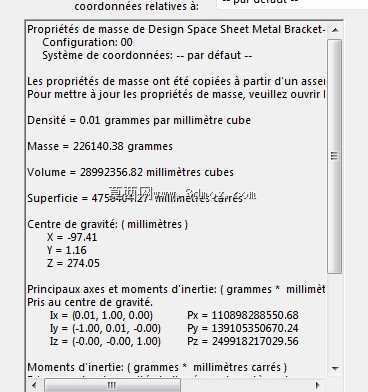

　　纵向梁上预留有适配不同设备安装孔位的长圆孔调节区间，能够兼容同系列不同配置车辆的设备安装尺寸偏差，也为后续设备升级更换预留一定的安装调节余量。从安装边界来看，整体支架的横向跨度匹配地铁车辆底架的设备安装舱宽度，纵向安装位置避开底架下部的转向架回转限位区域，垂向安装高度控制在设备限界要求的安全范围内，确保车辆在过小曲线半径、道岔区段以及车体最大沉浮振动工况下，支架及挂载设备不会超出车辆限界，也不会与轨道旁的信号设备、接触轨部件发生剐蹭。重量控制方面，通过拓扑优化对梁体的非受力区域进行材料去除，在保证整体结构强度、刚度满足EN12663轨道交通车辆车体结构强度要求的前提下，将单组支架的自重控制在合理区间，降低对车辆轴重的影响，

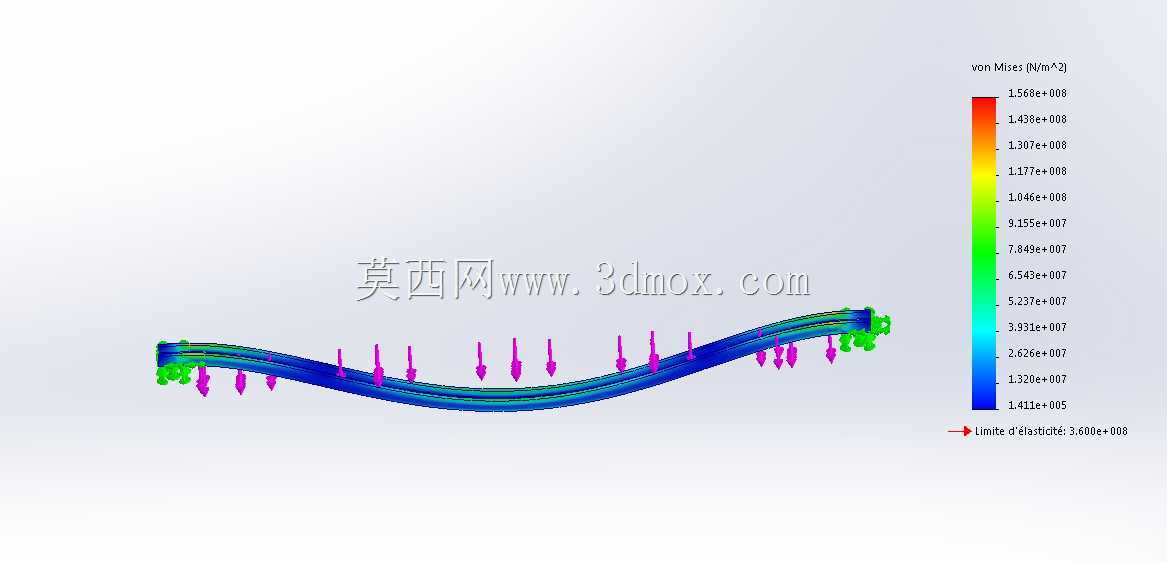

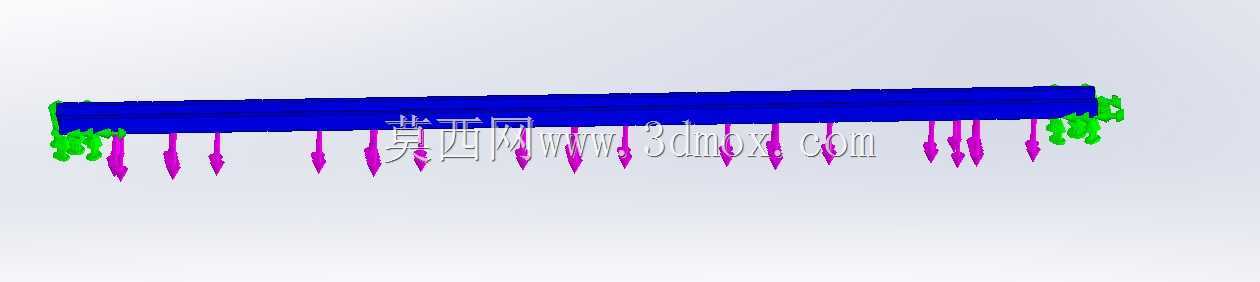

　　适配地铁车辆轻量化的设计趋势。结构的受力路径设计上，挂载设备的垂向载荷首先通过设备自身的安装点传递至纵向定位梁，再由纵向梁均匀分散至三根横向承载梁，最终通过横向梁两端的安装座传递至车体底架的主横梁结构，整个传力路径连续无突变，避免出现局部应力集中的问题，在支架的转角、安装孔位等应力集中区域，均设置有圆弧过渡结构，降低应力集中系数，提升结构的疲劳寿命，满足地铁车辆30年设计使用寿命内的承载可靠性要求。针对地铁车辆运行过程中可能出现的纵向冲击载荷，横向梁与安装座的连接位置设置有纵向限位挡边，能够承受车辆紧急制动时产生的纵向惯性力，避免挂载设备出现纵向窜动。此外，支架所有外露的金属构件表面均做了防腐处理，适配地铁隧道内高湿度、存在杂散电流的腐蚀环境，降低长期使用过程中的锈蚀风险，减少后期运维的更换频次。
