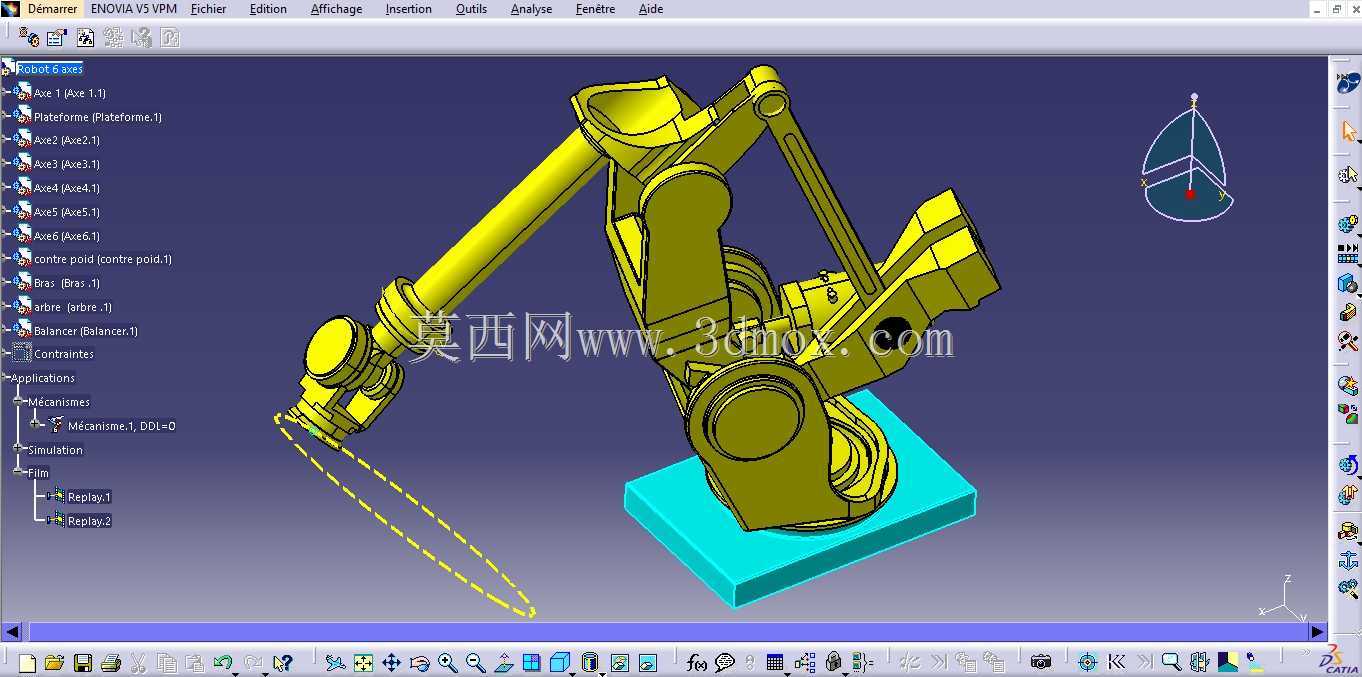

六轴工业机械臂关节结构三维设计

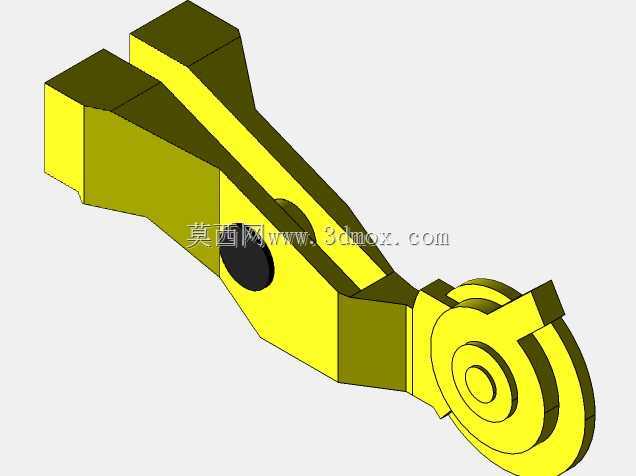

　　这套六轴机械臂的结构设计，首先要匹配产线常见的作业覆盖需求，从底座安装面开始，就考虑了现场固定的边界条件，底座采用方形安装基座，预留的安装孔位适配常见的地面预埋螺栓规格，也能兼容工装平台的T型槽安装方式，不需要额外做过渡转接板，能减少现场安装的调整工作量。从关节布局来看，六个转动轴的排布完全遵循工业机器人的运动学逻辑，第一轴承担底座水平回转功能，回转支承的选型预留了足够的倾覆力矩余量，哪怕臂展完全伸开携带额定负载，也不会出现底座晃动的问题；第二轴为大臂俯仰关节，连接底座与大臂臂体，臂体采用箱型薄壁结构，在保证整体刚性的前提下尽可能降低自身重量，减少关节电机的负载惯量，提升动态响应速度。第三轴是小臂俯仰关节，衔接大臂与小臂结构，

　　这个关节的走线空间做了内置处理，所有动力线缆与信号线缆都从臂体内部的穿线腔通过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，也能减少车间粉尘、切削液对线束的侵蚀，延长设备的维护周期。第四、五、六轴集中在腕部结构，三个关节轴线交于一点，满足姿态调整的Pieper准则，不管是做轨迹规划还是逆解运算，都能简化运动学计算逻辑，降低控制系统的运算负荷，腕部末端预留了标准的工具安装法兰，能快速适配夹爪、焊枪、吸盘、打磨头等不同的末端执行器，不需要额外修改腕部连接结构。在实际应用场景里，这类六轴机械臂可以覆盖焊接、搬运、上下料、打磨、装配等多类工位的需求，臂展范围设计刚好覆盖常见的单工位作业半径，不会因为臂展过长造成刚性冗余，

　　也不会因为臂展不足导致作业范围存在死角。设计过程中对每个关节的运动极限都做了机械硬限位与软件限位的双重预留，硬限位块安装在关节转动的极限位置，哪怕软件限位失效，也能通过机械结构阻挡关节超程转动，避免臂体碰撞周边设备或者造成关节损坏。臂体的外形做了圆弧过渡处理，没有尖锐的外凸棱角，一方面能减少运动过程中与周边障碍物的刮碰概率，另一方面也能降低车间清洁的难度，表面的平整结构不容易积留粉尘与切削碎屑。从安装边界来看，整套机械臂的底座占地面积控制在合理范围，不需要对原有产线的地面做大规模改造，就能直接部署在机床旁边完成上下料作业，或者部署在焊接工位完成工件的焊缝轨迹行走。关节处的密封结构设计也考虑了工业现场的复杂环境，

　　回转位置都预留了密封槽，可以安装密封圈阻挡粉尘、水汽进入关节内部，保护内部的轴承与传动部件，哪怕是在有少量切削液飞溅的机加工车间，或者焊接烟尘较大的焊接车间，都能保证设备长期稳定运行。在结构细节上，每个关节的传动部件安装位都做了同轴度公差预留，装配时不需要做大量的配磨调整，就能保证关节的转动精度，减少装配环节的工作量；臂体内部预留了气管与线缆的固定卡扣位置，走线时可以将线束分段固定，避免臂体高速运动时线束在内部晃动造成磨损。腕部的三个关节做了轻量化处理，在保证末端负载能力的前提下，尽可能缩小腕部的整体尺寸，让机械臂能伸入狭窄的工件内部完成作业，比如箱体内部的焊接、装配类工作，不会因为腕部体积过大出现干涉问题。整体结构的重心经过优化，不管是大角度俯仰还是快速回转，整体的重心偏移都控制在底座支承的范围内，不会出现倾翻风险，不需要额外增加配重块，进一步降低了设备的整体重量。
