四自由度桌面级教学实训机械臂结构

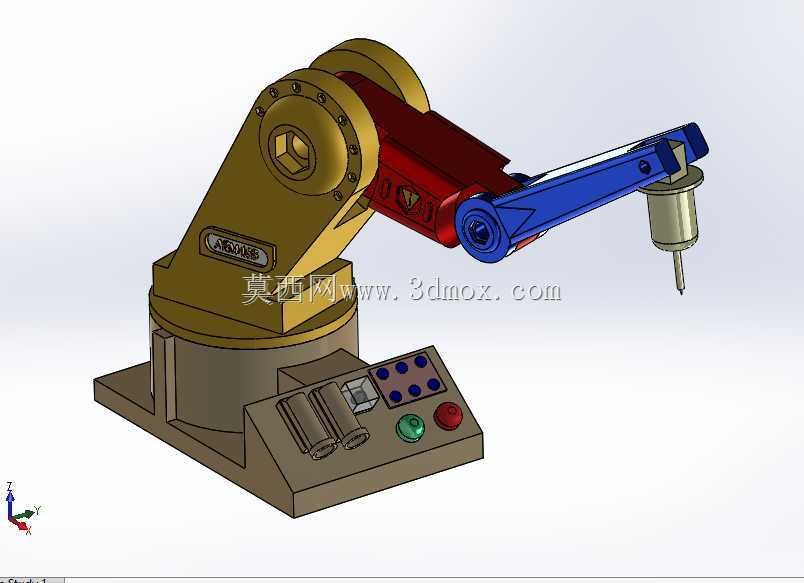

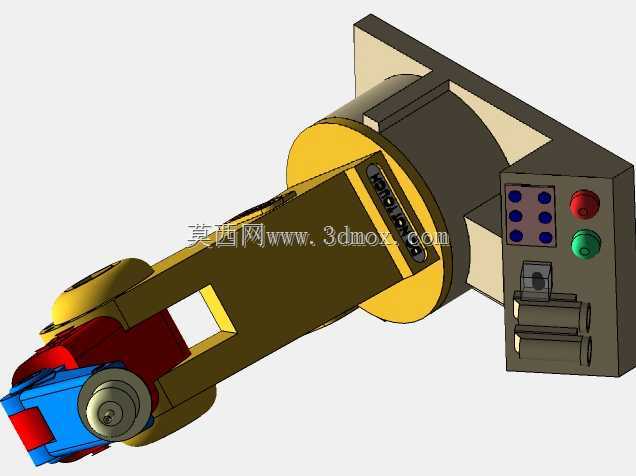

　　这款多关节机械臂结构，核心面向职业院校工业机器人实训教学、小型工位精密点胶、电子元器件引脚预焊等轻载作业场景设计，整体采用台式一体化布局，将驱动控制操作区与机械臂本体集成在同一铸造底座上，无需额外搭建安装机架，可直接放置在标准实训台、生产线旁辅助工位台面上使用，安装边界仅需预留400mm×300mm的水平放置空间，底座总高度控制在380mm以内，末端执行器最大伸展半径可达320mm，完全适配桌面级作业的空间限制，不会对周边工位的操作动线产生干涉。从结构设计逻辑来看，底座采用回转支承结构实现整臂的水平周向旋转，旋转角度范围覆盖0-270°，可覆盖前方扇形作业区域，满足多工位快速切换的动作需求；

　　大臂与底座连接的关节采用内嵌式谐波减速结构，将传动部件完全包裹在铸铝关节壳体内，既可以避免实训操作时人员误触传动部件产生安全隐患，也能减少车间粉尘、焊锡烟尘对传动副的磨损，提升长期使用的稳定性。大臂与小臂的连接关节采用侧置铰接结构，关节处设置有限位挡块，可根据实际作业需求调整俯仰角度的限位范围，避免动作超程造成结构磕碰，小臂俯仰角度范围覆盖-30°到80°，配合大臂0-60°的俯仰角度，可实现作业空间内任意点位的姿态调整。小臂末端的执行器安装接口采用标准快换式法兰设计，可根据不同作业需求快速更换夹爪、点胶头、吸盘、焊笔等不同执行部件，无需重新拆解臂体结构，更换过程仅需拧紧两颗锁紧螺钉即可完成定位，

　　适配实训教学中不同工艺场景的快速切换需求。底座前端集成的操作控制台采用倾斜式布局，操作面板与水平面呈25°夹角，符合人员站立或坐姿操作时的视线角度，面板上设置有急停按钮、启动按钮、模式选择开关以及点位示教按键，所有操作元件的间距均按照人机工程学要求设置，单指操作时不会误触相邻按键，控制台内部预留有标准控制器安装槽位，可直接嵌入通用型多轴运动控制器，无需额外设计电控安装支架。臂体的走线全部采用内部穿线设计，所有动力线、信号线均从关节空心轴内穿过，外部无裸露线缆，既避免了机械臂往复运动时线缆与周边结构产生拖拽磨损，也让整体外观更加整洁，适配教学场景下的展示需求。结构设计过程中，所有关节的连接螺栓均采用内六角圆柱头螺钉，

　　沉头安装后臂体表面无突出结构，减少动作过程中的剐蹭风险；各运动副之间均设置有耐磨铜衬套，可降低反复转动产生的磨损量，延长结构的维护周期，日常维护仅需定期在注油孔加注润滑脂即可，无需拆解整个关节结构。从负载能力来看，末端执行端最大可承载1kg的作业负载，完全满足教学演示、轻量化工位辅助作业的负载需求，臂体材料采用6061铝合金与ABS工程塑料结合的方式，受力较大的关节壳体、底座采用铝合金铸造后机加工成型，非受力的护罩、按键面板采用工程塑料注塑成型，在保证结构刚性的前提下尽可能降低整体自重，单人即可完成设备的搬运与位置调整。在实际教学应用中，这款结构可直接用于演示机械臂的正逆运动学原理、关节传动结构组成、点位示教编程逻辑等核心教学内容，学员可直观观察到每个关节的运动形式与传动关系，相比封闭式的工业级机械臂更具教学展示性；在小型生产场景中，可用于PCB板的点胶作业、小型电子元件的搬运分拣、精密零件的上下料辅助，凭借紧凑的结构尺寸可直接嵌入现有小型生产线的工位间隙中，无需对现有生产线布局进行大规模改造。
