车间线边倾斜式物料周转存放架

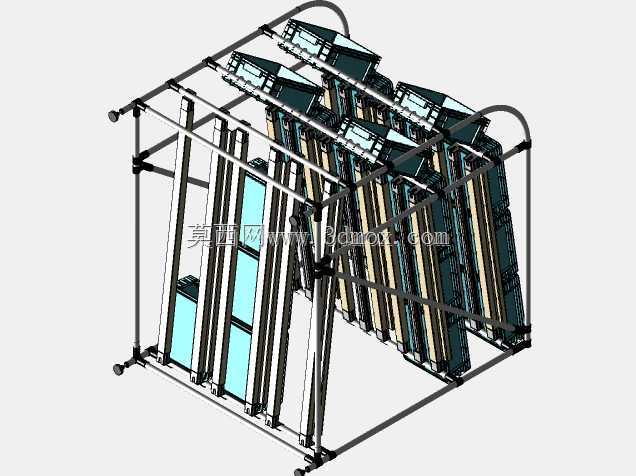

　　这款倾斜式物料存放架，主要面向离散制造车间的线边物料暂存场景设计，适配多品种小批量生产模式下的工位物料补给需求，常见于电子装配、汽车零部件分装、小型机加工件周转的工位旁，用来替代传统平放式托盘架，减少作业人员取件时的弯腰幅度与视线遮挡，提升单工位取放料的动作效率。从结构设计逻辑来看，整体框架采用圆管杆件拼接成型，底部配置带刹车的万向脚轮，可根据产线排布调整灵活移位，不需要额外打膨胀螺栓固定地面，适配经常需要调整工位布局的柔性生产场景。架体的承载层采用倾斜式排布设计，每层的倾斜角度经过人机工程校核，放置在层板上的物料箱会靠自重滑移到取料侧，作业人员不需要探身到架体深处取件，同时每层都设置了前端挡边，避免物料箱从倾斜层板滑落。

　　架体顶部设置了弧形防护杆，一方面可以在推移架体时作为扶手使用，另一方面能避免上层物料在移位过程中从顶部滑脱，也能防止车间内通行的叉车、AGV等搬运设备剐蹭到架体上存放的精密工件。从安装边界来看，架体单格容纳的物料盒尺寸适配长385mm、宽295mm、高130mm的标准周转箱，每层可并排放置4个同规格周转箱，整体架体的宽度适配标准线边工位的侧边预留空间，不会占用主通道的通行宽度，底部脚轮的安装位置做了内收设计，推移过程中不会磕碰人员脚踝。设计过程中针对杆件连接节点做了简化处理，全部采用标准管接头拼接，不需要复杂的焊接工艺，现场组装时只需要使用内六角扳手即可完成全部装配，后期如果需要调整层间距或者增减承载层，

　　只需要松开管接头的锁紧螺丝即可调整，不需要切割或者重新焊接杆件，适配不同尺寸物料的存放需求。架体的侧方设置了竖向的加强拉杆，抵消倾斜层板带来的侧向倾覆力矩，即使在架体单侧满载的情况下，推移过程中也不会出现侧翻风险，每层的承载能力按照单格20kg的工位物料重量做校核，满足常规小型零部件、分装总成的存放承重需求。和传统的直立式货架相比，这种倾斜式结构的取料面更贴合作业人员的站立操作范围，不需要侧身或者探身取料，在装配工位旁使用时，可以把当前批次需要装配的零件按类别分放在不同层的周转箱内，作业人员站在固定位置即可拿到所有需要的零件，减少无效动作浪费。架体的层板采用镂空式设计，一方面可以减轻架体自身重量，方便推移换位，另一方面车间内的灰尘、

　　切削碎屑不会在层板上堆积，日常清洁只需要用压缩空气吹扫即可，不需要逐格擦拭清理。在实际产线应用中，这类存放架也可以作为工序间的周转车使用，把上一工序加工完成的工件连同周转箱一起放在架体上，直接推移到下一工序旁，减少二次搬运的次数，避免工件在多次转运过程中出现磕碰划伤。设计时也考虑了架体堆叠存放的需求，空载状态下可以把多个架体嵌套堆叠，减少仓储空间占用，适合车间内备用架体的存放管理。整体结构没有复杂的异形零件，全部采用通用标准圆管和标准连接件制作，加工成本低，维护替换方便，单个连接件损坏时可以直接采购同规格标准件更换，不需要专门定制加工配件，降低了后期的设备维护成本。
