带控制箱小型皮带输送线结构设计

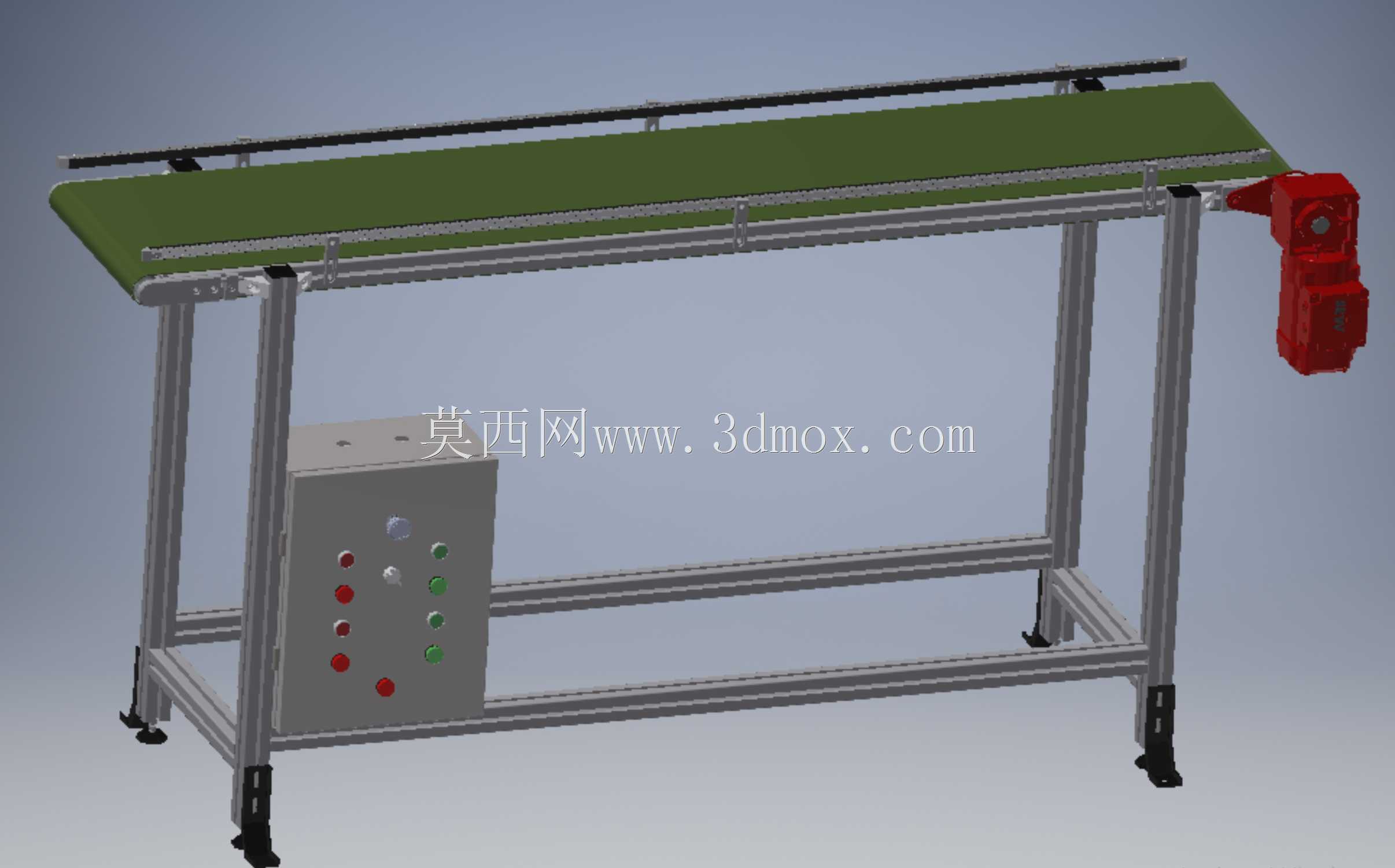

　　这款小型皮带输送设备的设计，最初是针对电子组装车间、小型食品包装工位的短距离物料转运需求开发的，区别于大型长距离输送线，它的核心定位是工位间的衔接输送，不需要承担跨车间的长距离物料传输，重点解决工位旁工件流转时人工搬运效率低、工件摆放杂乱的问题。从结构框架来看，整体采用工业铝型材拼装搭建，没有采用传统的焊接方钢机架，核心考量是小型输送设备经常需要根据产线调整位置、改动长度，铝型材的T型槽结构可以快速拆装调整，不需要焊接打磨，后期如果要调整输送高度、增减侧边附件，只需要更换对应长度的型材和紧固件即可，适配多品种小批量的产线快速换型需求。

　　设备的输送面采用绿色PVC防静电皮带，这种皮带的表面摩擦系数适中，既可以保证普通塑料工件、纸质包装盒放置时不会在启停阶段打滑，又不会因为摩擦力过大导致工件取放时卡滞，皮带下方的承托采用密集排布的铝型材横撑，避免长时间承重后皮带出现下凹变形，保证输送面的平面度，对于需要在输送线上加装视觉检测、扫码工位的场景，平整的输送面可以减少工件姿态偏移，降低检测误判率。驱动端布置在设备的一侧，采用直角轴减速电机直连驱动辊的结构，没有额外加装链条、链轮传动副，一方面减少了传动环节的能量损耗，另一方面也避免了链条传动需要定期润滑、张紧的维护工作，减速电机的输出转速匹配常规工位输送的0.1-0.3m/s线速度范围，不需要额外加装复杂的调速结构，搭配控制箱上的启停按钮、急停按钮就可以完成基础操作，控制箱上预留的多组按钮位，也方便后期接入光电传感器、计数模块，实现工件到位自动停线、计数统计的扩展功能。

　　尺寸设计上，这款输送线的基准长度设定为2000mm，输送面宽度为400mm，这个尺寸刚好可以覆盖大部分小型工件的输送需求，比如3C产品的组装半成品、小盒装食品、五金小零件都可以平稳放置，不会因为宽度过窄导致工件掉落，也不会因为宽度过大占用过多的工位空间。机架的支撑脚采用带脚杯的铝型材支脚，安装时可以通过旋转脚杯调整设备的整体水平度，适应车间地面不平整的安装场景，不需要额外做地面找平处理，支脚的高度范围预留了100mm的调整余量，输送面的基准高度为750mm，刚好匹配普通站立式作业工位的操作高度，工人不需要弯腰或者抬手就可以轻松取放输送面上的工件，降低长时间作业的疲劳感。

　　设计过程中也充分考虑了安装边界的问题，设备整体的最大外轮廓宽度比皮带面宽出120mm，主要是两侧铝型材机架、驱动电机的安装空间，在产线布局时，只需要预留比皮带宽度多150mm的侧向空间就可以完成安装，不会和旁边的工作台、组装设备产生干涉。驱动电机突出在机架的一侧，布局时可以根据车间的走线方向选择将电机布置在左侧或者右侧，安装孔位做了对称设计，不需要重新加工机架就可以完成电机换向。皮带的张紧结构设计在两端的从动辊位置，通过调节螺栓就可以调整皮带的张紧度，调整行程为30mm，足够覆盖皮带长时间使用后的拉伸变形量，调整时不需要拆解机架，只需要用扳手转动调节螺栓就可以完成张紧操作，日常维护十分便捷。侧边的铝型材槽位可以随时加装挡边、导向条、工作台附件，比如输送小尺寸零件时加装高度50mm的亚克力挡边，避免工件从侧边掉落，需要对接其他设备时可以加装导向条，让工件以固定姿态进入下一道工序，整体的扩展冗余度可以满足大部分轻型输送场景的改造需求。
