工业传动用带安装孔直齿圆柱齿轮结构

项目分类:齿轮 发布时间:2022-05-03 ID:617290

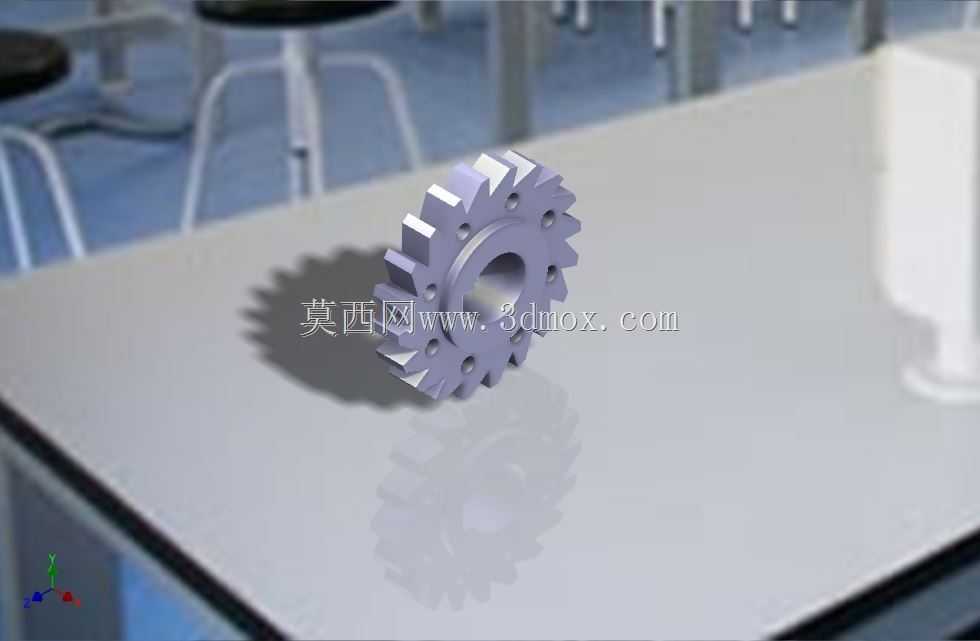

  • 工业传动用带安装孔直齿圆柱齿轮结构

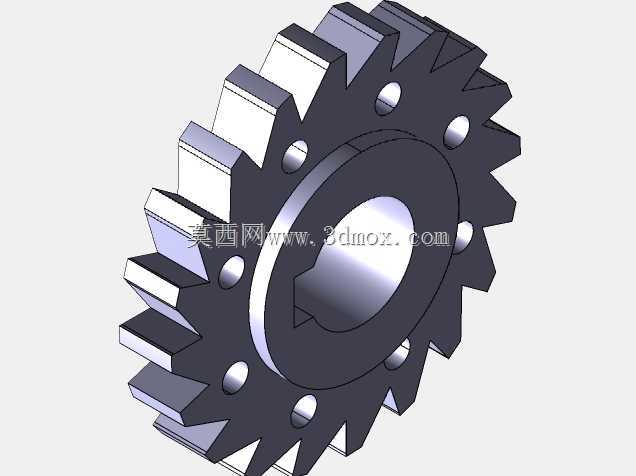

  • 工业传动用带安装孔直齿圆柱齿轮结构

  在常规工业传动场景里,这类带安装孔的直齿圆柱齿轮是动力传递链路里最常见的基础构件,从轻型输送线的动力分配、小型工装夹具的动作驱动,到检测仪器内部的传动模组,都能见到同结构齿轮的应用。不同于重载设备用的大模数齿轮,这款齿轮的齿顶圆、齿根圆尺寸适配中小扭矩的传动场景,安装端面上均匀分布的六个通孔,是为了匹配对应规格的法兰轴端,通过螺栓锁紧实现周向与轴向的双重固定,避免传动过程中出现齿轮窜动、键连接磨损过快的问题。

  设计这类齿轮的时候,首先要匹配啮合副的参数,齿形采用标准渐开线齿廓,压力角选取通用的20°,能保证和同模数标准齿轮啮合时的重合度满足传动平稳性要求,不会出现卡滞、传动噪音过大的问题。齿宽的选取结合了目标场景的扭矩上限,既不会因为齿宽过窄导致齿面接触应力超标,出现早期点蚀失效,也不会因为齿宽过大造成轴向空间浪费,增加不必要的转动惯量。端面上的安装孔位置度公差控制在0.02mm以内,保证安装后齿轮的径向跳动量在允许范围内,避免高速转动时出现偏心振动,影响整套传动机构的寿命。

  从实际使用的角度看,这类齿轮的安装边界需要提前在结构设计阶段预留足够空间:径向方向要留出齿顶圆外侧至少2mm的安全间隙,避免和周边的机架、护罩发生刮擦;轴向方向要考虑锁紧螺栓的安装空间,以及齿轮转动时的轴向窜动量,预留1mm左右的间隙即可。齿轮中心的通孔是和轴径配合的基准孔,公差选取H7级,既能保证装配时的顺畅度,也能控制配合间隙,减少传动回程误差。

  在传感器类精密仪器的内部传动结构里,这类齿轮的应用尤其广泛,因为仪器内部的传动扭矩不大,但对传动平稳性、回程误差的要求较高,这款齿轮的齿形经过参数优化,啮合时的侧隙控制在极小范围内,能保证动力传递的精度,满足传感器内部动作机构的位置控制要求。不同于塑料材质的轻载齿轮,这款金属材质的齿轮耐磨性能更好,长期运行下的齿形磨损量更小,能保证整套机构的长期精度稳定性,不需要频繁更换维护。

  建模过程中,首先通过齿廓方程生成单个齿的渐开线曲线,阵列后得到完整的齿形轮廓,再通过拉伸生成齿坯基础结构,之后切除中心安装孔与端面的固定通孔,对齿顶、孔边的锐边做倒角处理,避免装配时割伤操作人员,也能减少应力集中,提升零件的结构强度。齿根位置做了圆角过渡,避免热处理或者长期受载时出现应力集中导致的断齿问题,这也是小模数传动齿轮设计里很容易被忽略的细节,很多新手建模时直接做直角过渡,实际加工使用后很容易在齿根位置出现裂纹,导致零件提前失效。

  实际选型替换的时候,只需要确认模数、齿数、安装孔分布圆直径、中心孔直径这几个核心参数,就能完成同规格零件的替换,不需要对周边结构做改动,通用性较强。在轻型自动化设备的间歇传动机构里,这类齿轮还可以和棘轮、棘爪结构配合,实现单向传动的功能,适用场景覆盖了从小型家电、精密仪器到轻型工业设备的多个领域,是机械传动结构里通用性极强的基础零件。
