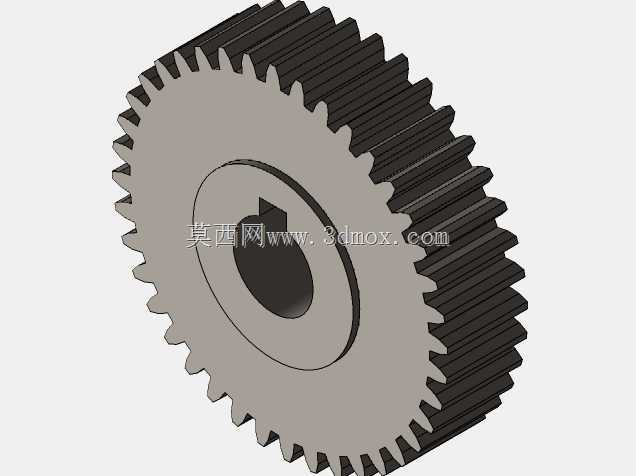

带键槽直齿圆柱传动齿轮结构设计

　　在常规中小载荷的机械传动场景中，这类带单键槽的直齿圆柱齿轮是动力传递环节里应用极广的基础零件，从轻工输送线的动力辊道、小型包装设备的传动箱，到普通机床的进给机构、仪器仪表的微调传动组，都能见到这类结构的齿轮身影。不同于重载场景下的斜齿、人字齿结构，直齿圆柱齿轮的加工难度更低，装配时的轴向定位要求更宽松，日常维护更换的成本也更可控，尤其适合传动比固定、中心距预留空间有限、轴向安装尺寸受限的布局场景。

　　从实际功能来看，这个齿轮承担的是平行轴之间的定传动比动力传递，轮齿采用标准渐开线齿形设计，啮合过程中不会产生轴向分力，支撑轴两端的轴承只需要承受径向载荷，选型时可以不用额外考虑轴向承载能力，能有效降低整套传动组件的成本。中心孔位置加工的单键槽，是和配套传动轴实现周向固定的核心结构，装配时只需要将轴上的平键对准键槽推入，就能实现扭矩的可靠传递，相比过盈配合的连接方式，这种键连接的结构拆装更方便，后期维护时不需要专门的拉马工具就能完成齿轮的更换，适合需要定期检修、调整传动比的设备场景。

　　设计这类齿轮的时候，首先要匹配整套传动系统的传动比要求，确定齿数、模数的核心参数，模数选择需要结合传递的扭矩大小核算轮齿的弯曲强度，避免满载工况下出现轮齿折断的问题。齿宽的确定要兼顾承载能力和安装空间，齿宽过大会导致载荷沿齿向分布不均，反而加剧局部磨损，齿宽过小则会让单齿承受的载荷过大，缩短使用寿命。中心孔的尺寸要和配套传动轴的直径做公差配合，一般选用过渡配合既能保证装配后的同轴度，又不会让拆装难度过高；键槽的尺寸要符合对应轴径的平键标准，键槽的深度、宽度公差需要严格控制，避免装配时出现键侧间隙过大导致的传动冲击，或是过盈量太大导致装配困难。

　　从安装边界来看，齿轮的齿顶圆直径决定了啮合时的中心距预留尺寸，设计相邻部件的布局时，要在齿顶圆外侧预留至少2-3mm的安全间隙，避免运行过程中因为轴的挠曲变形、装配误差导致齿顶和周边零件发生刮蹭。齿轮的轮毂厚度要结合键槽的深度核算，保证键槽底部到轮毂外圆的壁厚有足够的强度，避免传递大扭矩时轮毂出现开裂。轮缘部分的厚度也要结合模数做匹配，太薄的轮缘在热处理或者重载冲击下容易出现变形，导致啮合精度下降，运行噪音增大。

　　实际应用中，这类直齿轮的加工一般采用滚齿或者插齿工艺，精度等级可以根据传动需求选择，普通传动场景下8级精度就能满足使用要求，如果是仪器仪表里的精密传动，可以提升到7级精度，降低回程误差。装配时要保证齿轮和轴的同轴度，压装过程中不能用锤子直接敲击齿面，避免轮齿出现崩缺，装配完成后要手动盘车检查啮合间隙，保证齿侧间隙在合理范围内，既不能因为间隙太小导致运行卡滞、润滑脂无法进入啮合面，也不能因为间隙太大导致正反转切换时出现过大的冲击。日常运行过程中，啮合面需要定期涂抹润滑脂，减少齿面的磨损，延长齿轮的使用寿命，尤其是在多粉尘的工况下，最好给齿轮组加装防尘罩，避免硬质颗粒进入啮合面造成磨粒磨损，加速齿面的失效。
