参数化直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的布局设计中，这类直齿圆柱齿轮的应用场景覆盖了从轻载仪器仪表传动到中载通用设备动力传递的多个区间，尤其是在需要平行轴传动、传动比恒定的机构里，直齿圆柱齿轮始终是可靠性优先的选型方案。不同于定制化固定参数的齿轮模型，这个参数化齿轮的设计核心是把模数、齿数这两个核心啮合参数做成了可变量，在结构设计阶段不需要反复重建齿形特征，只需要调整对应参数就能快速生成符合传动比要求的齿轮结构，能大幅缩短传动方案迭代的周期。

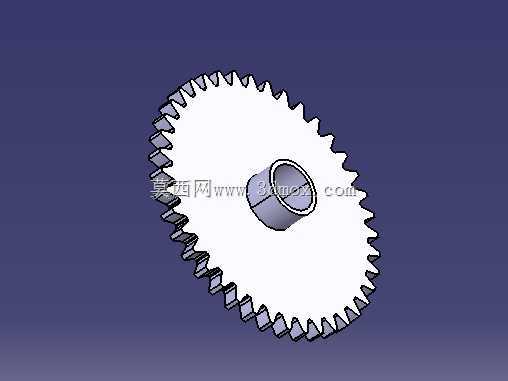

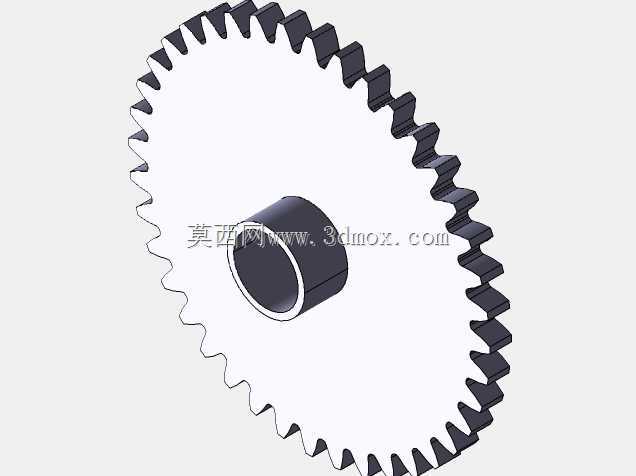

　　从实际设备用途来看，这类带轮毂的直齿轮多用于轴装式传动场景，中心的轮毂孔是和传动轴配合的安装基准，轮毂的轴向长度要比齿坯的厚度略长，一方面是保证和轴的配合接触长度足够，避免传动过程中齿轮出现偏摆，另一方面也给轴上的轴向定位零件比如轴用挡圈、锁紧螺母留出了安装空间，不会和齿面的啮合区域产生干涉。齿形部分采用标准渐开线齿廓，这是直齿圆柱齿轮通用的啮合齿形，能保证传动过程中瞬时传动比稳定，减少传动冲击和噪音，适合转速不超过1500r/min的中低速传动场景，在小型输送设备、仪器仪表进给机构、小型自动化设备的动力传输单元里都能适配。

　　设计思路上，这个齿轮的结构拆分了三个核心特征段：首先是中心的轮毂筒体，这部分的内径要和适配的传动轴径做公差配合，通常选用H7/k6的过渡配合保证同轴度，轮毂的外径一般设计成齿根圆直径的0.6-0.7倍，既保证轮毂自身的结构强度，不会在传递扭矩的时候出现轮毂开裂，也不会因为轮毂过大增加不必要的转动惯量；其次是连接轮毂和齿圈的辐板部分，因为这个齿轮的齿数为40，属于中等直径的齿轮，采用实心辐板的结构就可以满足强度要求，不需要做减重孔设计，避免加工工序复杂化，辐板的厚度和齿宽保持一致，保证齿根部分的支撑强度，避免轮齿受载的时候在辐板和齿圈的连接位置出现应力集中；最后是外圈的轮齿部分，齿顶高、齿根高都按照标准直齿轮的参数设计，齿顶圆的倒角、齿根的过渡圆角都做了规范处理，齿顶倒角能避免齿轮啮合的时候出现齿顶干涉，齿根的过渡圆角能减少应力集中，提升轮齿的弯曲疲劳强度。

　　从安装边界来看，这类齿轮的轴向安装尺寸要重点关注轮毂的伸出长度，装配的时候轮毂端面要和轴肩贴合，保证齿轮的轴向定位准确，齿面的中心要和配对齿轮的齿面中心对齐，避免出现偏载导致轮齿局部磨损过快。径向安装尺寸上，要保证两个配对齿轮的中心距和参数计算的理论中心距偏差在允许的公差范围内，中心距过大会导致齿侧间隙过大，传动反向冲击明显，中心距过小会导致轮齿啮合过紧，磨损加剧甚至出现卡齿。另外齿轮的转动惯量参数在高速传动场景里需要重点核算，这个实心结构的齿轮转动惯量比辐板式带减重孔的齿轮略大，更适合中低速、载荷平稳的传动场景，如果要用于更高转速的场景，可以在辐板位置对称开设减重孔，在保证结构强度的前提下降低转动惯量，提升传动响应速度。

　　在实际建模过程中，参数化的设计逻辑是把齿形的生成逻辑和模数、齿数做了关联，齿廓的渐开线方程随模数、齿数的变化自动更新，齿顶圆、齿根圆、分度圆的直径参数也和核心参数做了参数绑定，调整齿数的时候，轮齿的阵列数量会自动更新，调整模数的时候，每个轮齿的齿形尺寸会自动适配，不需要手动逐个修改特征尺寸，这对于传动方案快速选型阶段的设计工作非常友好，比如在做仪器仪表的传动链设计时，需要反复调整传动比来匹配输出转速，只需要修改对应齿轮的齿数参数，就能快速得到对应尺寸的齿轮模型，直接导入装配体里验证安装空间和啮合关系，不需要重新绘制齿形，能大幅提升设计效率。

　　从结构强度的角度考虑，这类中等尺寸的直齿轮常用的加工材料是45号钢或者40Cr，表面调质处理就能满足常规传动的强度要求，如果是用于有耐磨要求的场景，可以对齿面做高频淬火处理，提升齿面硬度，延长使用寿命。装配的时候要注意键槽的位置和轴上键槽对齐，平键的配合要符合公差要求，保证扭矩传递可靠，避免键连接出现松动导致传动失效。另外在布局传动结构的时候，要给齿轮的啮合位置预留润滑空间，无论是采用油脂润滑还是稀油润滑，都要保证齿面能得到充分的润滑，减少齿面磨损，降低传动过程中的温升。
