平行轴传动用奥德姆滑块联轴器结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:617299
  • 平行轴传动用奥德姆滑块联轴器结构
  • 平行轴传动用奥德姆滑块联轴器结构
  • 平行轴传动用奥德姆滑块联轴器结构
  • 平行轴传动用奥德姆滑块联轴器结构
  • 平行轴传动用奥德姆滑块联轴器结构

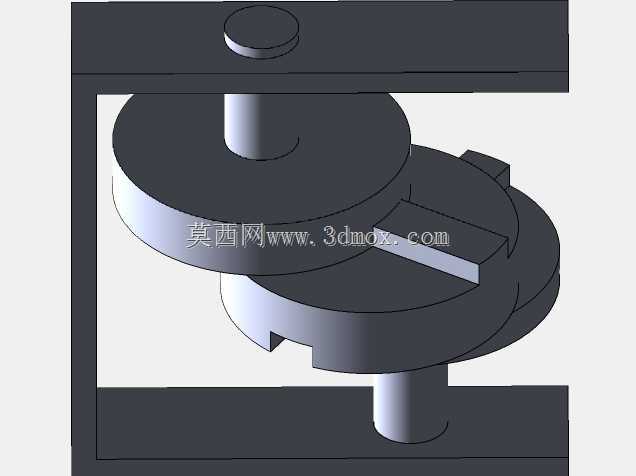

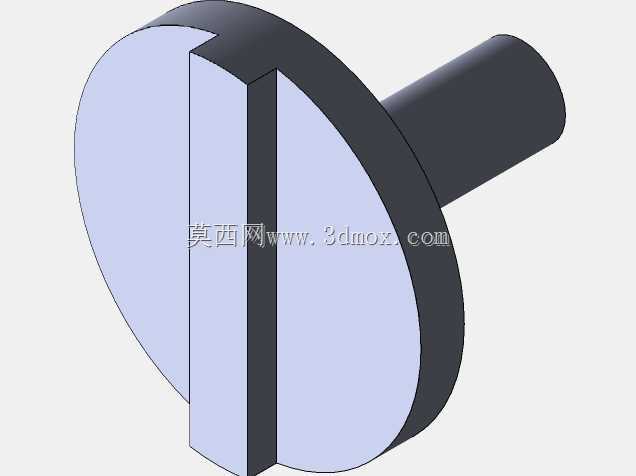

  在轻工输送、小型自动化工作站、精密检测台这类存在小幅平行轴偏移的传动场景里,奥德姆接头也就是十字滑块联轴器的应用占比一直不低,这类结构不需要像膜片联轴器那样预留轴向张紧空间,也不像刚性联轴器对两轴同轴度有近乎苛刻的要求,对于安装空间紧凑、装配公差难以做到微米级对齐的小型传动链来说适配性极强。这套结构的核心设计逻辑是通过中间带十字凸台的滑块,分别嵌入上下两个轴端的开槽盘内,当两轴存在平行方向的径向偏移时,滑块可以在两个盘的槽内做小幅滑动,以此补偿安装误差、运行过程中轴承游隙带来的轴位偏移,避免轴端承受额外的交变弯曲应力,延长支撑轴承和轴件的使用寿命。从结构细节来看,上下两个连接盘分别与主动轴、从动轴通过轴孔配合,

  轴端可以采用顶丝或者键连接的方式实现周向固定,盘体上的通槽宽度与中间滑块的凸台宽度采用间隙配合,配合间隙控制在0.1-0.2mm区间,既保证滑动补偿的顺畅度,又不会因为间隙过大造成传动回程误差,影响传动精度。中间滑块的十字凸台为互相垂直的两个矩形凸棱,两个凸棱的高度一致,分别卡入上下连接盘的对应槽内,滑块主体为圆盘结构,外径略小于连接盘的外径,避免运行过程中滑块边缘与周边防护结构发生剐蹭。安装边界方面,这类联轴器的轴向总长度较短,相较于同扭矩规格的梅花联轴器,轴向安装尺寸可以缩短15%左右,适合安装在两个轴端间距较小的传动位置,径向尺寸则根据传递扭矩的大小匹配,小扭矩场景下外径可以做到40mm以内,适配小型步进电机、

  直流减速电机的输出轴连接。实际运行过程中,因为滑块与槽之间存在相对滑动,所以这类结构适合转速不超过1000rpm的中低速传动场景,高速工况下滑块的滑动摩擦会带来额外的温升和磨损,反而不如膜片或者波纹管联轴器适用。设计这套结构的时候,特意将滑块与连接盘的接触面做了等厚处理,保证两轴在无偏移状态下,滑块的两个凸台端面与槽底完全贴合,受力均匀,不会出现局部应力集中的问题;同时上下连接盘的轴孔同轴度在建模时做了基准对齐,模拟理想安装状态下的对中效果,预留的偏移补偿量可以达到轴径的10%左右,完全覆盖常规设备安装时的公差范围。另外结构中附带的运动动画,可以直观展示两轴存在径向偏移时,滑块在槽内的往复滑动过程,

  帮助设计人员理解这类联轴器的补偿原理,在做设备布局的时候合理预留径向活动空间,避免因为周边结构干涉导致滑块无法正常滑动,失去偏移补偿的作用。在做选型匹配的时候,需要先确认所连接轴的轴径大小,再根据传递的额定扭矩选择对应规格的联轴器,同时要核算运行时的最大径向偏移量,确保偏移量在联轴器的补偿范围内,不要超范围使用,否则会加剧滑块的磨损,甚至出现凸台断裂的故障。这类联轴器的结构简单,加工难度低,不需要复杂的曲面加工,普通铣床就可以完成连接盘和滑块的加工,制造成本远低于同规格的弹性联轴器,对于成本敏感、转速要求不高的传动场景来说是性价比极高的选择。建模过程中所有配合面都做了公差标注的预留,连接盘与轴的配合采用基孔制过渡配合,滑块凸台与槽的配合采用间隙配合,装配时不需要额外的专用工具,直接将滑块卡入两个连接盘的槽内,再分别固定到两个轴端即可完成安装,后期维护的时候只需要定期检查滑块的磨损情况,磨损超差后直接更换中间滑块就可以继续使用,不需要整体更换联轴器,维护成本极低。
