手动盘式离合传动机构结构设计

　　手动盘式离合机构常应用于中小型轻工设备、小型输送装置、试验台架以及手动操控的专用传动链路中，作为动力通断的核心执行部件，它不需要额外的气动、液压动力源，完全依靠手动拨杆的动作实现动力接合与分离，适配没有外接辅助动力、需要人工介入控制动力通断的作业场景，比如小型物料卷绕设备、手动进给的工装台架、实验室小型传动测试装置等，这类场景往往不需要高频的离合动作，但要求离合状态可靠、操作反馈清晰，不会出现意外脱开或者接合打滑的问题。

　　从实际功能来看，这套机构的核心作用是在主动轴持续运转的状态下，通过操控侧的拨杆动作，带动压盘组件轴向移动，实现从动侧动力的接合与切断：接合状态下，摩擦副之间保持足够的正压力，依靠摩擦力传递额定扭矩，保证动力传输无滑差、无滞后；分离状态下，摩擦副完全脱开，主动侧的转动不会传递到从动端，方便操作人员进行负载端的调整、工件更换或者工位切换，避免频繁启停原动机带来的冲击和能耗损失。

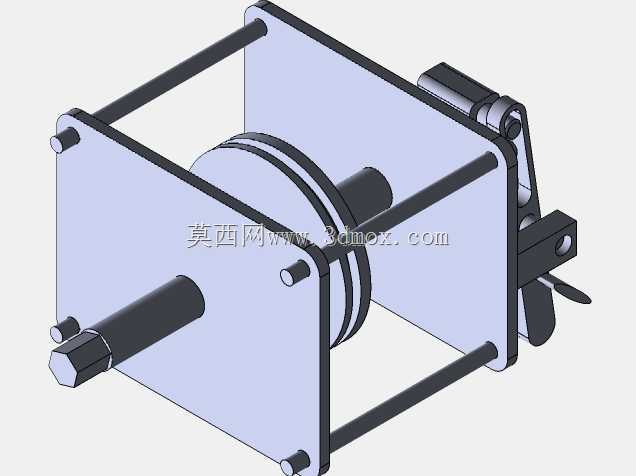

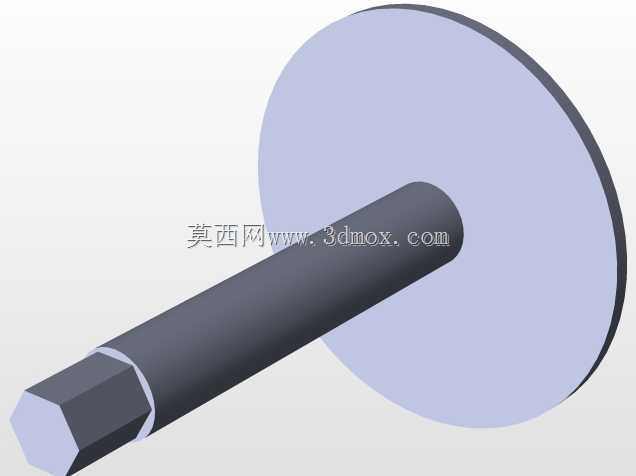

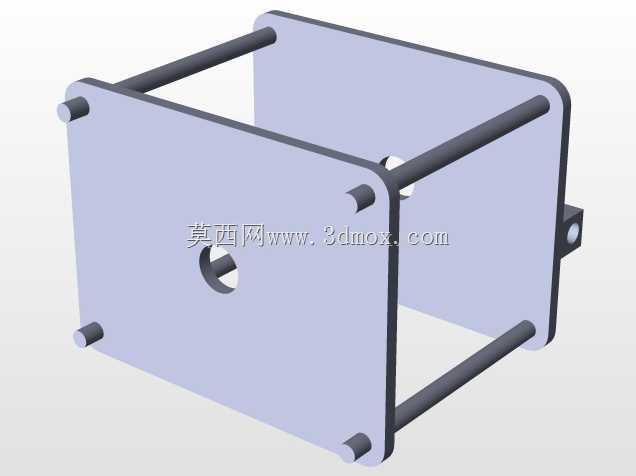

　　设计这套结构的时候，首先要考虑的是安装边界的适配性，整体采用双安装立板配合拉杆的框架式结构，两块平行的安装立板通过四根对称布置的拉杆锁紧固定，形成稳定的支撑腔体，所有转动、离合组件都集成在这个腔体内部，既可以保证各部件的同轴度，也能让整体结构直接通过立板上的安装孔固定到设备机架上，不需要额外设计复杂的安装支座。输入轴从一侧立板的中心孔穿出，轴端设计有六角装夹段，方便和原动机输出端或者手轮、带轮等动力输入部件连接，输出轴从另一侧立板穿出，用来连接负载端的联轴器、卷绕辊或者执行机构。

　　离合操纵组件布置在框架的侧方，拨杆的转轴固定在立板外侧的支座上，拨杆的动作端延伸到设备操作侧，操作人员不需要探入设备内部，在设备外侧就可以完成离合操作，拨杆和压盘之间通过摆臂传动，把手动扳动的摆角转化为压盘的轴向位移，设计时特意控制了压盘的行程，只需要很小的拨杆扳动角度就能完成完全分离或者完全接合，操作力度经过杠杆比优化，长时间操作也不会产生明显的疲劳感。同时在压盘和摩擦盘的配合位置设计了定位限位结构，接合状态下拨杆可以越过死点位置，不需要额外的锁紧装置就能保持接合状态，不会因为设备运行的振动导致拨杆回弹、出现意外分离的情况；分离状态下也有对应的限位台阶，保证摩擦副之间有足够的分离间隙，避免带转、蹭磨的问题。

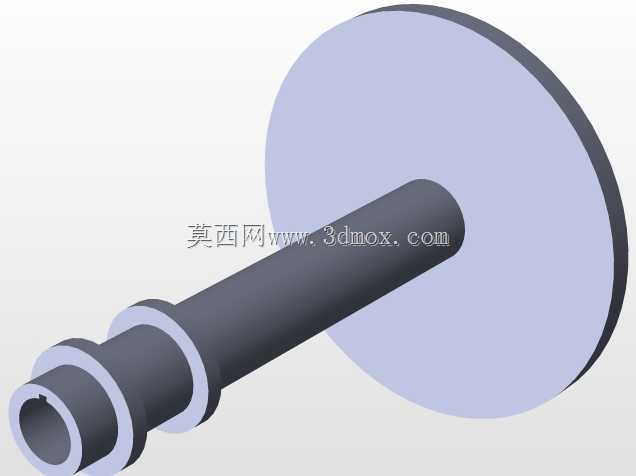

　　摩擦副组件采用双摩擦面的盘式结构，相比单片式离合结构，同等外径尺寸下可以传递更大的扭矩，同时轴向受力更加均衡，不会出现偏磨的问题。摩擦盘的两侧都贴有耐磨摩擦材料，压盘施加的轴向力均匀作用在摩擦盘两侧，动力传递过程中不会对输入、输出轴产生附加的径向力，能有效延长支撑轴承的使用寿命。支撑轴承全部嵌入安装立板的轴承座孔内，孔位加工时一次装夹完成镗削，保证输入轴和输出轴的同轴度控制在0.02mm以内，避免高速转动时出现轴系跳动、噪音过大的问题。

　　从安装尺寸边界来看，整体框架的长宽尺寸控制在常规小型传动机构的适配范围内，四根拉杆对称分布在以轴中心为圆心的圆周上，不会和周边的其他设备部件产生干涉，输入、输出轴的轴伸长度、轴径都按照通用传动接口设计，可以直接和标准尺寸的联轴器、带轮配合，不需要额外加工转接轴。拨杆的初始角度和终了角度都预留了足够的操作空间，扳动过程中不会和安装立板、机架或者周边的管线产生碰撞。

　　在细节设计上，所有转动配合的位置都设计有润滑脂注油通道，日常维护时不需要拆解整个机构，就可以通过注油嘴向轴承、拨杆转轴、压盘滑动配合面加注润滑脂，降低部件磨损速度，延长整体使用寿命。压盘的滑动配合面采用间隙配合，表面做了硬化处理，长期轴向移动也不会出现拉毛、卡滞的问题，即使在有少量粉尘的作业环境下，也能保证动作顺畅。另外，整个离合机构的所有部件都集成在框架内部，外侧没有裸露的转动或者滑动部件，不需要额外加装安全防护罩，就能满足一般设备的安全防护要求，减少设备整体的设计和制造成本。

　　实际选型应用时，只需要根据需要传递的额定扭矩匹配对应规格的摩擦片，调整弹簧的预紧压力就可以适配不同的负载需求，整体结构的通用性很强，不需要对主体框架结构做大幅修改，就能覆盖从小型试验台到中小型轻工生产设备的动力离合需求。
