可补偿偏角平行轴万向传动联轴器结构

　　在各类工业传动系统的布局设计中，经常会遇到两根传动轴因机架加工误差、装配累计公差、设备运行受力形变导致的轴线无法严格共线的问题，这类平行轴间存在小角度偏斜的传动场景，正是万向联轴器的核心应用区间。不同于刚性联轴器对轴系同轴度的严苛要求，这类十字轴式万向联轴器可以在两轴存在一定角度偏差的工况下，持续稳定地传递旋转扭矩与运动，不会因为轴系的微小偏斜产生卡滞、额外附加载荷或者传动失效的问题。

　　从实际应用场景来看，这类通用型万向联轴器广泛适配轻工输送设备、小型机床进给机构、自动化生产线传动模组、检测仪器传动单元等对传动平稳性有要求、轴系布置存在空间限制的场合，尤其适合两轴轴线平行但存在小角度安装偏差、或者运行过程中轴系会产生小幅角度位移的传动链路中。它可以有效补偿轴系的角向偏移，降低轴系对中调整的装配难度，同时减少因轴系不对中产生的轴承附加载荷，延长整套传动系统中轴承、轴类零件的使用寿命。

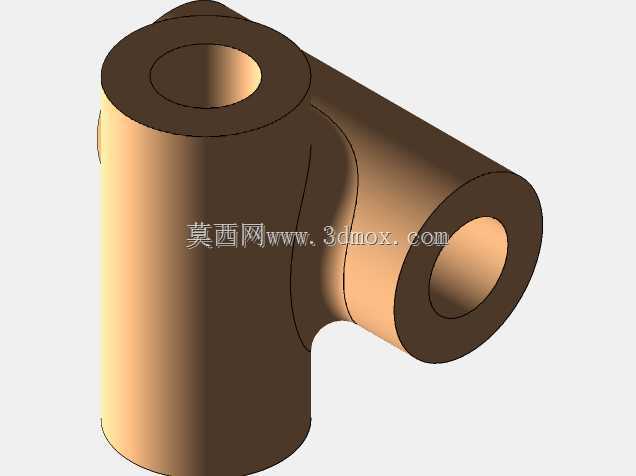

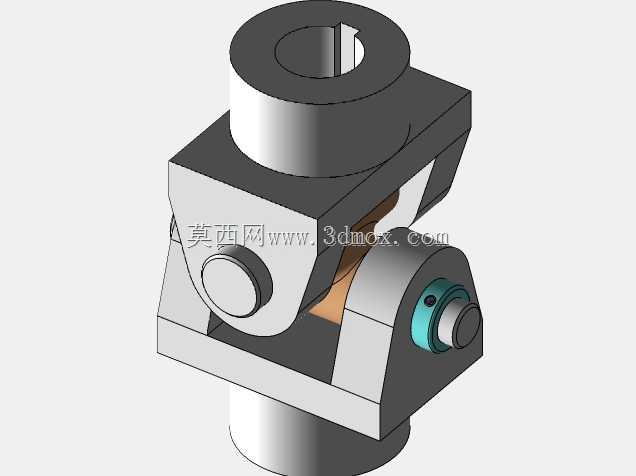

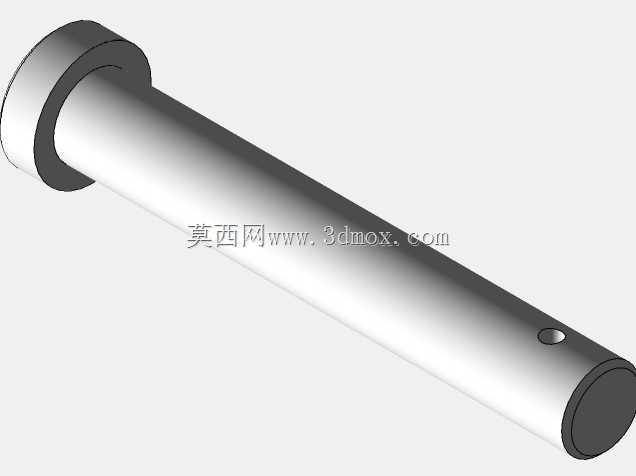

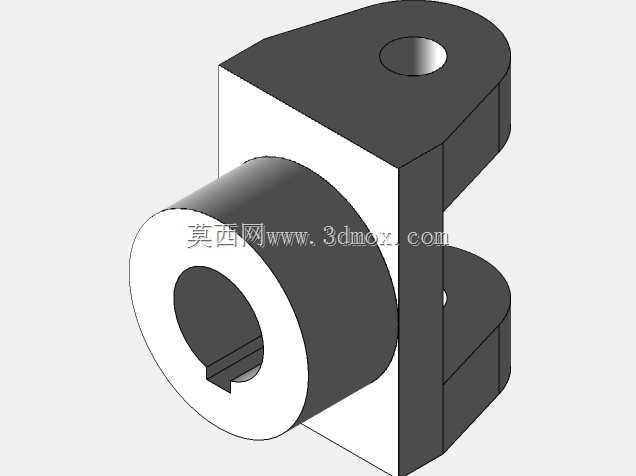

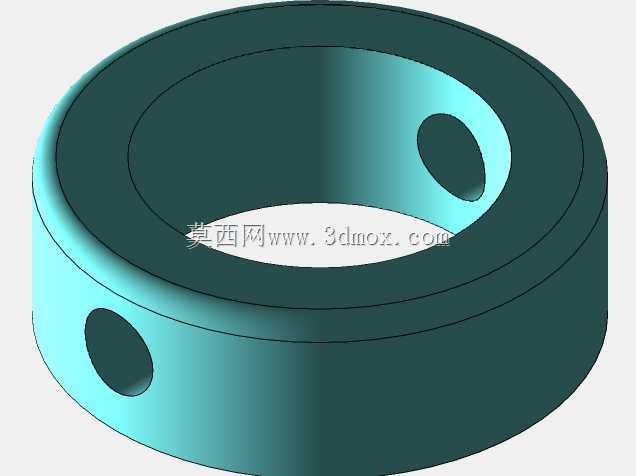

　　从结构功能特性来看，这个万向联轴器采用典型的十字轴万向节结构，两端分别设置带键槽的轴孔，用于和主动轴、从动轴通过平键实现周向固定，传递额定扭矩；中间的十字铰接结构是实现偏角补偿的核心，两个互相垂直的铰接回转副，分别连接两端的轴叉部件，让两端轴段可以在一定角度范围内相对摆动，同时不会中断旋转运动的传递。轴叉与十字轴之间设置了耐磨衬套结构，降低铰接位置的转动摩擦阻力，减少长期运行的磨损量，保证传动精度的保持性；端部设置的轴向限位结构，可以防止十字轴在运行过程中从轴叉的铰接孔中脱出，提升结构运行的可靠性。

　　在设计思路层面，这个模型的结构完全遵循机械设计手册中关于小型万向联轴器的设计规范，首先确定两端轴孔的直径与键槽尺寸，匹配常用的标准轴径规格，保证和常规传动轴的互换性；其次核算十字轴的轴颈直径与铰接跨度，保证在额定传递扭矩下，十字轴的弯曲强度、接触强度满足长期运行的载荷要求，不会出现断裂或者压溃变形；轴叉的结构采用一体化铣削成型的结构设计，减少分体装配带来的累计误差，提升整体结构的刚性，同时在非受力区域做了适当的减重处理，在不降低结构强度的前提下减少整体重量，降低转动过程中的离心力影响，适配中低转速的传动工况。

　　关于安装边界与尺寸适配，这类小型万向联轴器的轴向总长度控制在紧凑区间，两端轴孔的深度满足标准平键连接的配合长度要求，保证轴与孔的配合接触面积足够，不会出现键连接压溃的问题；铰接位置的最大允许偏角通常在3°到5°区间，完全覆盖常规工业装配中出现的轴系不对中偏差范围；安装时只需要将两端轴孔分别套入主动轴与从动轴，通过平键实现周向定位，再通过轴端的紧定螺钉实现轴向固定即可，不需要额外复杂的安装调整步骤，对装配人员的技术要求较低，适合批量设备的装配使用。

　　在实际选型过程中，需要注意这类单十字轴万向联轴器在存在偏角传动时，从动轴的转速会存在小幅的周期性波动，因此在对转速均匀性要求极高的场合，可以成对使用这类万向联轴器，通过相位调整抵消转速波动的影响；而在常规的中低转速、对转速均匀性要求不苛刻的平行轴传动场景中，单组使用就可以完全满足使用需求，同时还能简化传动链路的结构，降低设备的整体制造成本。日常维护过程中，只需要定期在铰接位置补充润滑脂，减少铰接副的磨损，就可以保证长期稳定的传动效果，不需要频繁拆解更换部件，运维成本较低。
