带蜗壳结构的离心泵整机及叶轮设计

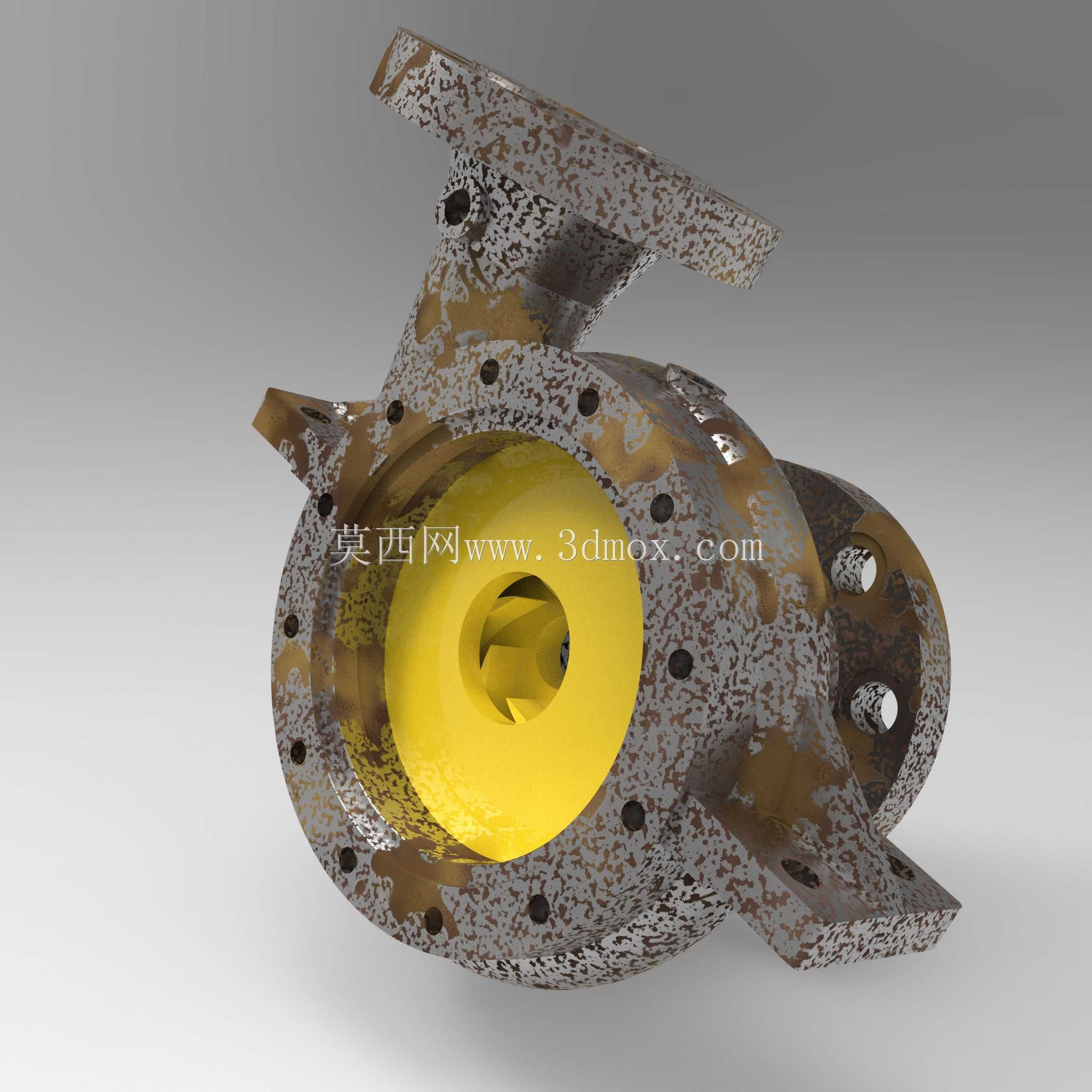

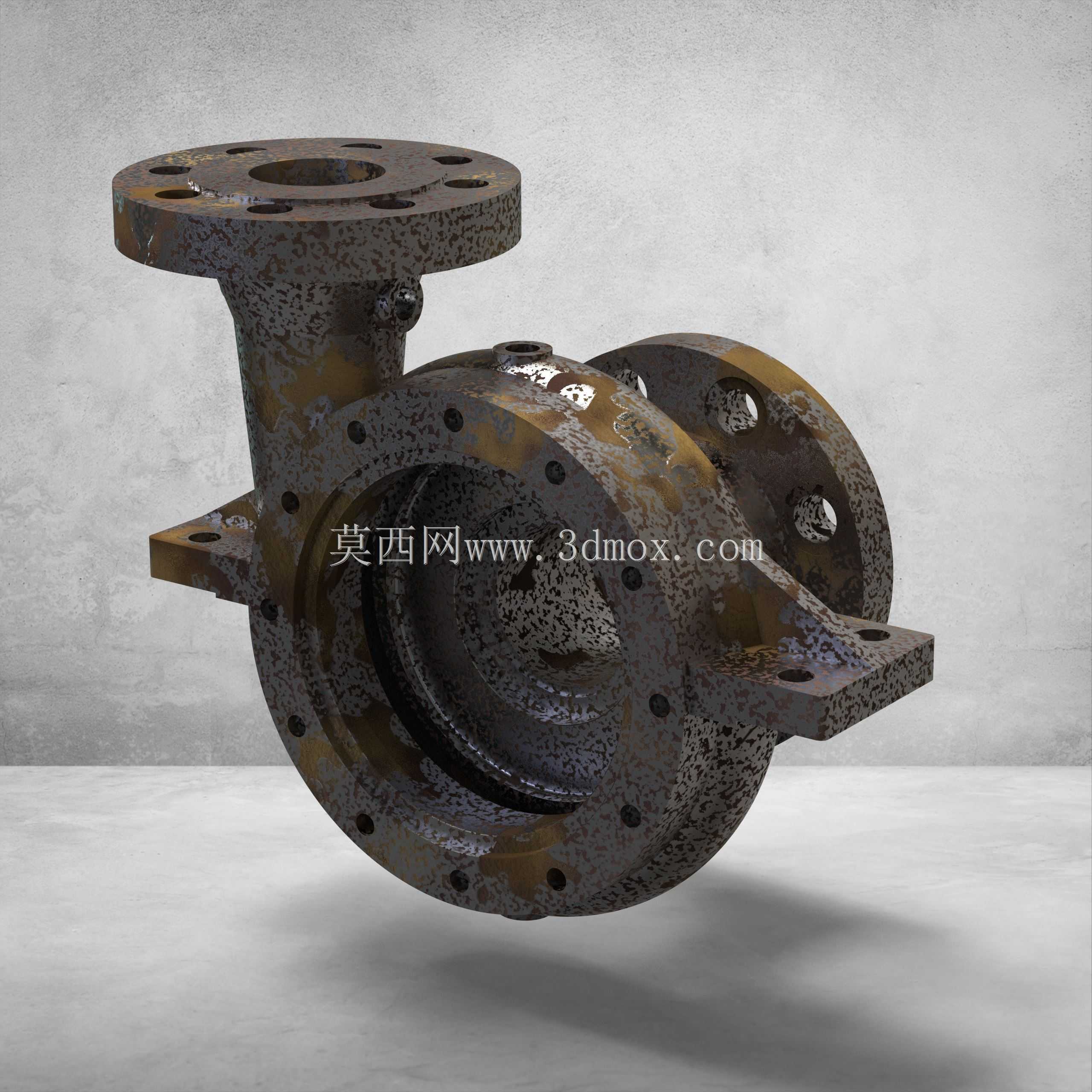

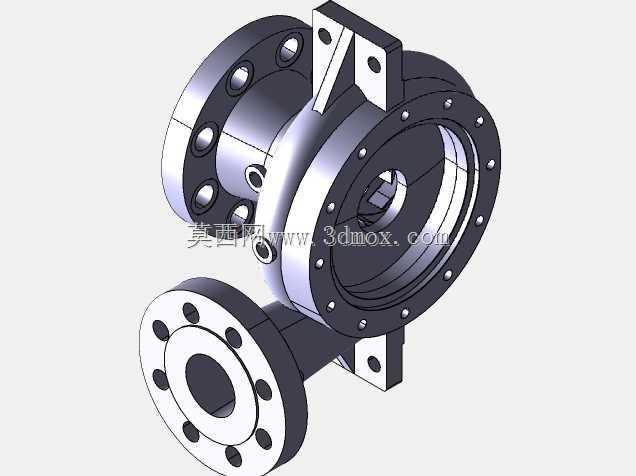

　　在民用供水、工业循环水输送、化工介质输送、暖通空调水循环等场景中，离心泵是应用占比最高的流体输送设备，其运行稳定性直接决定整套流体系统的工作效率与运维成本，本次完成的离心泵结构设计，覆盖了泵体蜗壳、内置叶轮、进出口连接法兰、安装定位支座的全结构细节，可直接用于结构校核、装配模拟、教学演示等场景。从实际使用需求出发，这款离心泵的设计优先考虑了常规工业场景的安装适配性，进出口法兰采用标准法兰连接尺寸，法兰端面预留了密封件安装槽位，可适配不同压力等级的密封垫片，避免现场安装时出现接口不匹配、密封泄漏的问题；泵体侧面的安装支座预留了地脚螺栓安装孔，孔位间距按照常规离心泵安装基座的通用尺寸设计，可直接适配多数现有泵组安装台架，

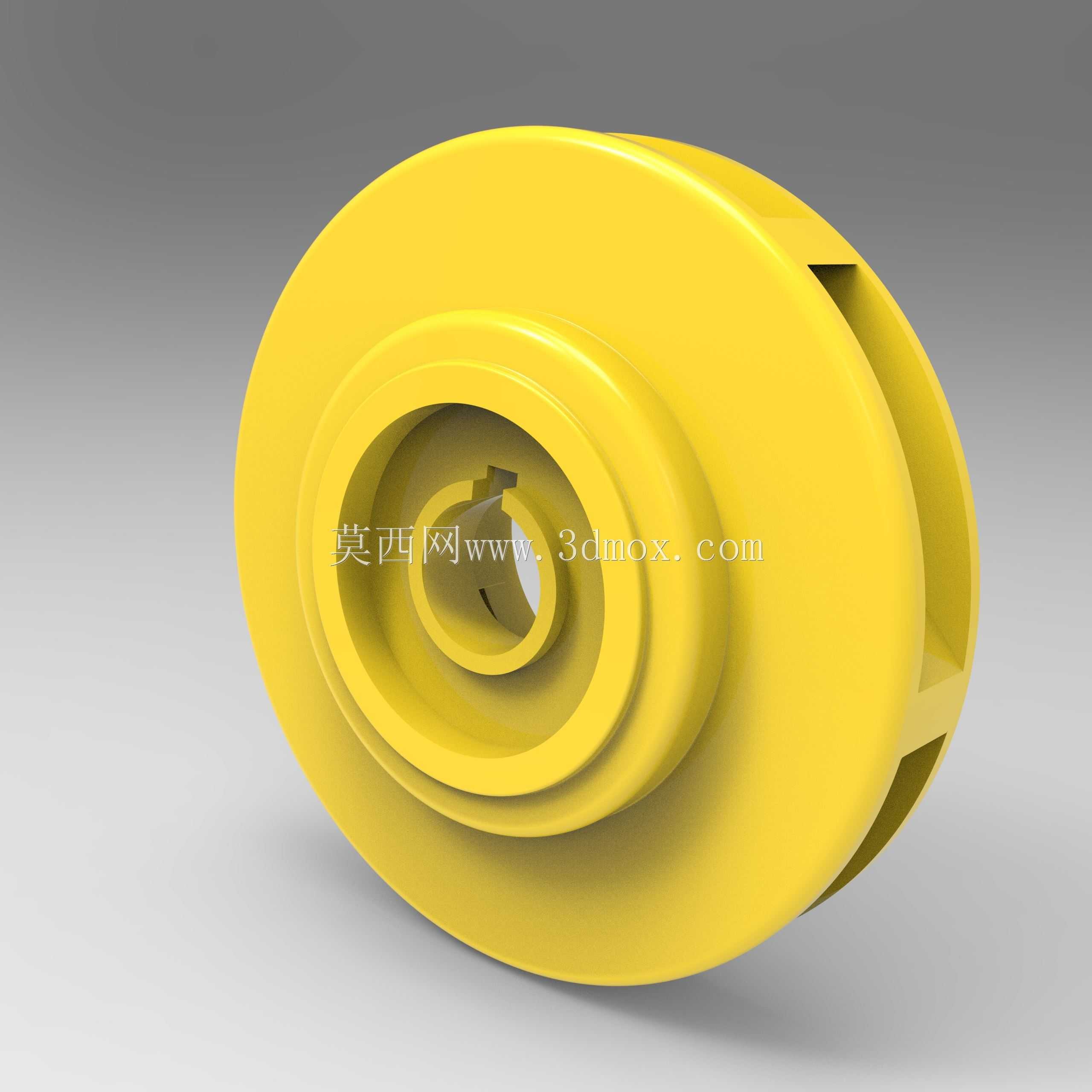

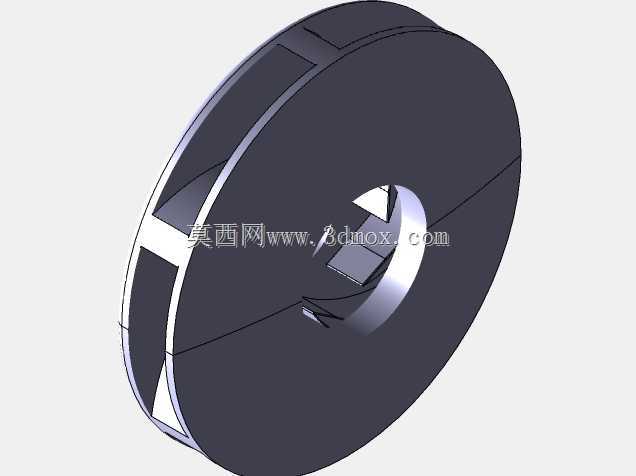

　　无需额外加工过渡连接件。设计过程中，蜗壳部分采用了螺旋形压水室结构，流道截面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能够有效收集叶轮甩出的高速流体，将流体的动能平稳转化为压力能，降低流道内的水力损失，隔舌位置的间隙经过反复调整，既避免间隙过小导致运行时叶轮与蜗壳发生刮擦，也防止间隙过大造成流体回流、降低泵的运行效率。叶轮采用闭式结构设计，叶片为后弯式扭曲叶片，叶片型线按照流体在叶轮内的流动轨迹拟合，能够减少流体在叶片间的流动分离，降低运行时的水力噪声与振动，叶轮前后盖板的厚度根据承压需求做了差异化设计，靠近轮毂位置厚度更大，向轮缘方向逐渐过渡减薄，在保证结构强度的前提下尽可能降低叶轮自重，减少运行时的轴系负载。从安装边界来看，

　　泵体的轴向总长度、径向最大尺寸均参考同流量扬程参数的成熟泵型参数设定，泵轴穿入位置预留了标准机械密封的安装腔室，可适配常用型号的内装式机械密封，无需对泵体结构做二次修改；泵体上的各个连接螺栓孔位置、孔径均按照通用紧固件尺寸设计，现场拆装维护时可使用常规工具完成作业，无需定制专用工装。在结构细节处理上，泵体外部的加强筋布置在受力集中的法兰根部、支座连接位置，能够承受管路连接时的附加载荷，避免泵体在管路应力作用下出现变形，导致叶轮与泵体的同轴度偏差、引发运行振动；泵体上预留的排气、泄放孔位位置符合常规操作习惯，启泵前可通过排气孔排净泵腔内空气，检修时可通过泄放孔排空泵腔内残留介质，减少现场操作的额外工作量。

　　这款结构设计完整还原了离心泵的核心过流部件与连接结构，各部件之间的装配间隙、配合公差均按照实际生产装配要求设定，可用于泵类产品的结构教学、新入行设计人员的结构参考，也可作为流体仿真分析的几何模型基础，帮助工程人员快速开展流场模拟、结构强度校核等工作，省去从零开始建模的大量重复劳动。
