多管路带轮传动弯头泵结构设计

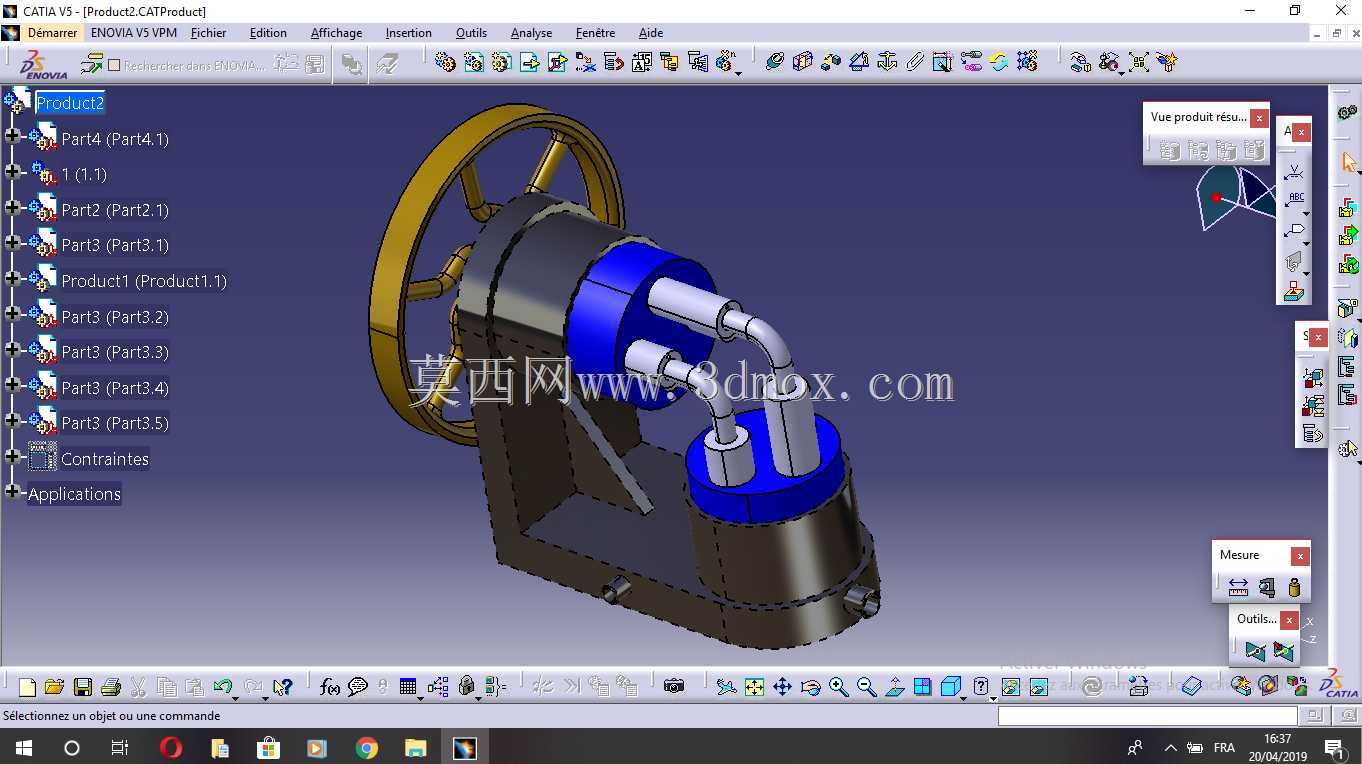

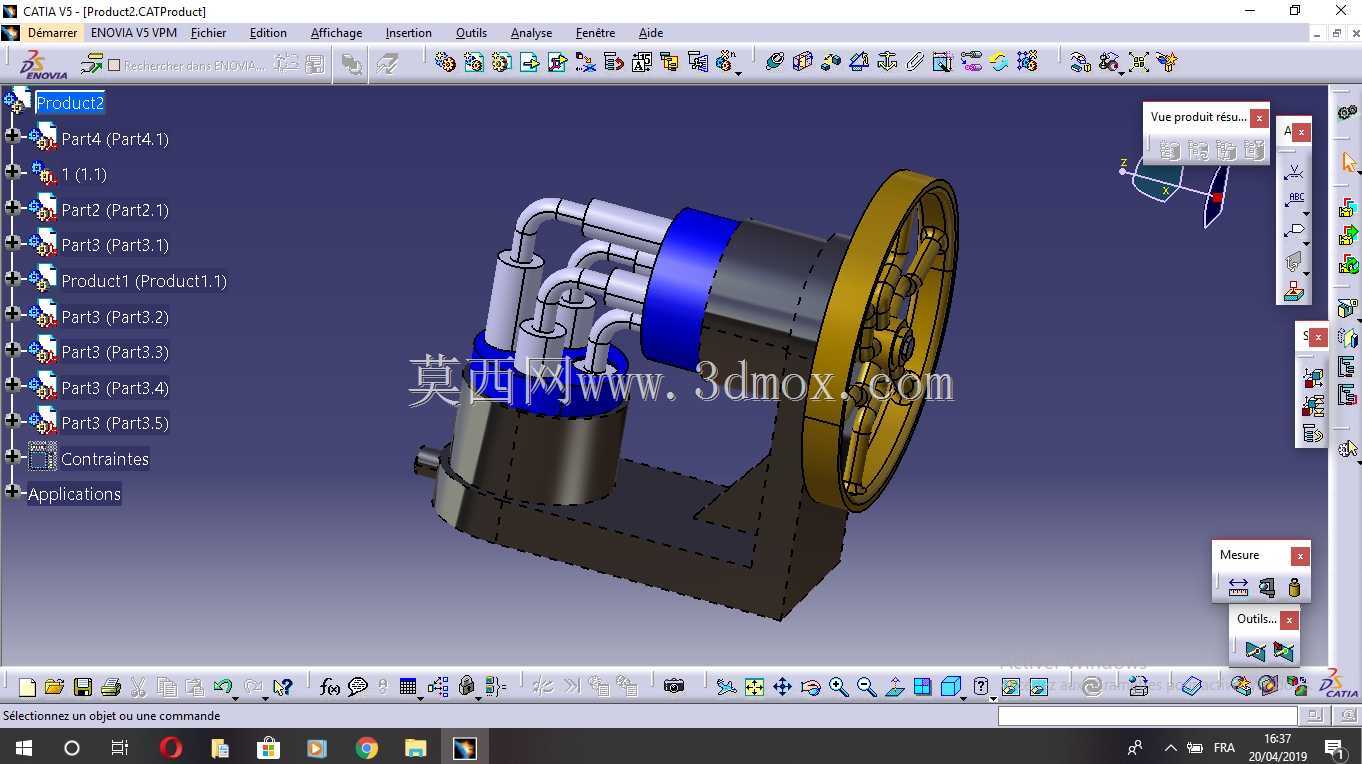

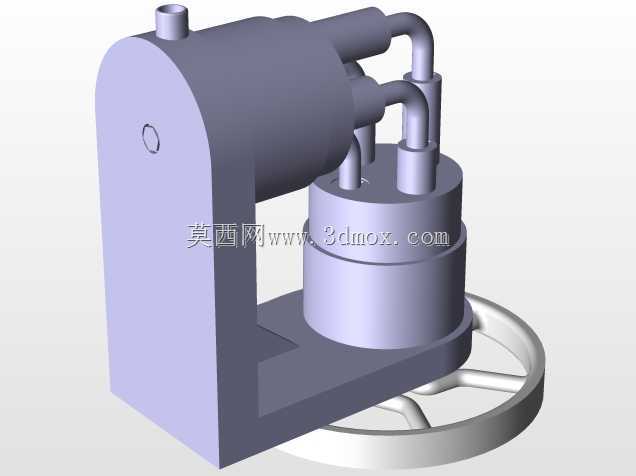

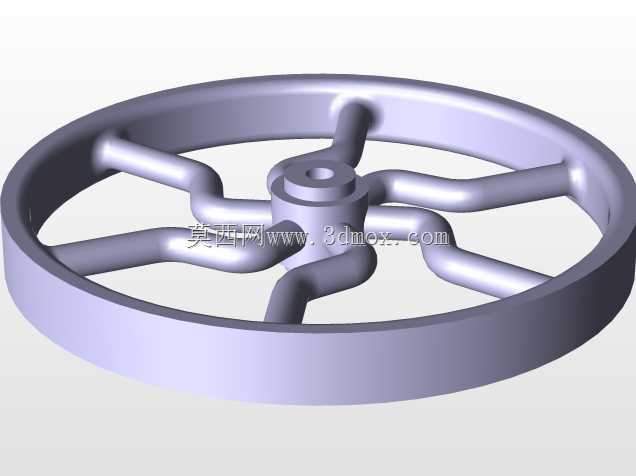

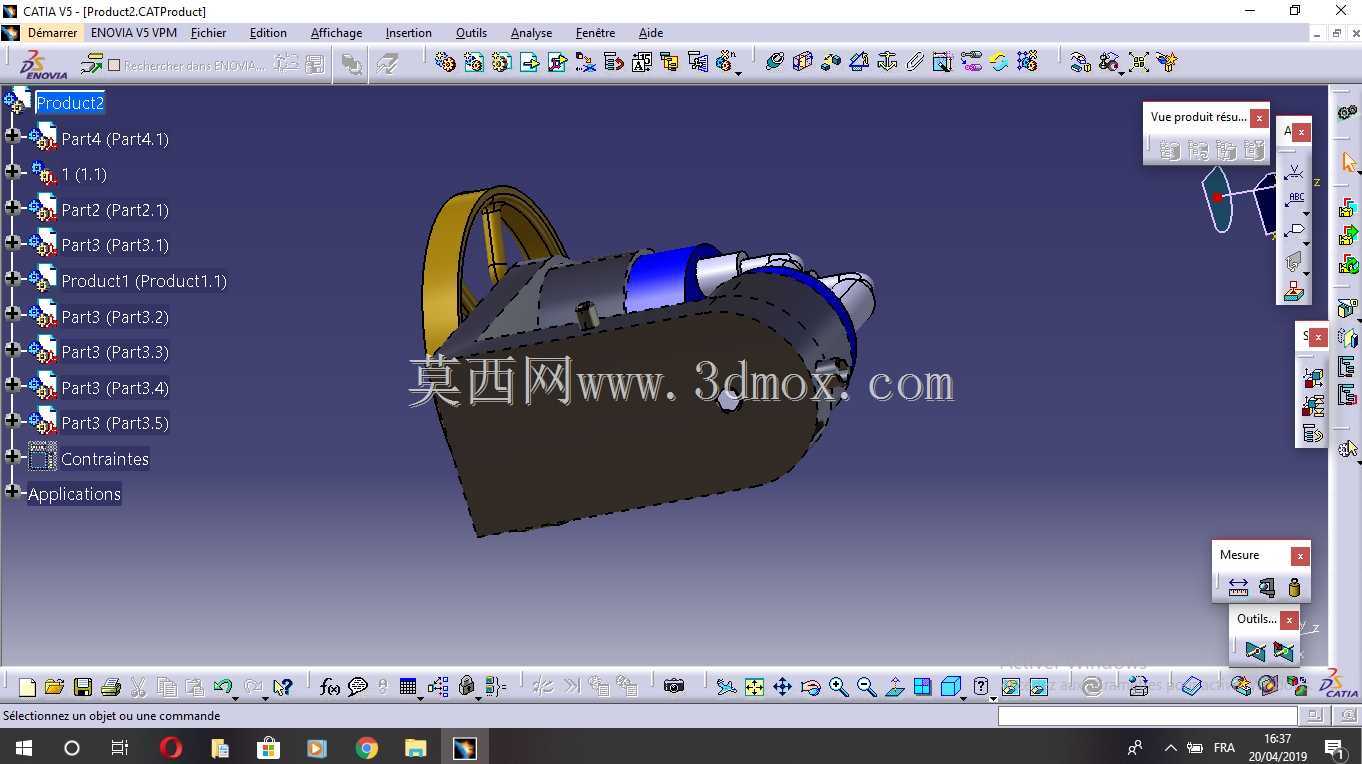

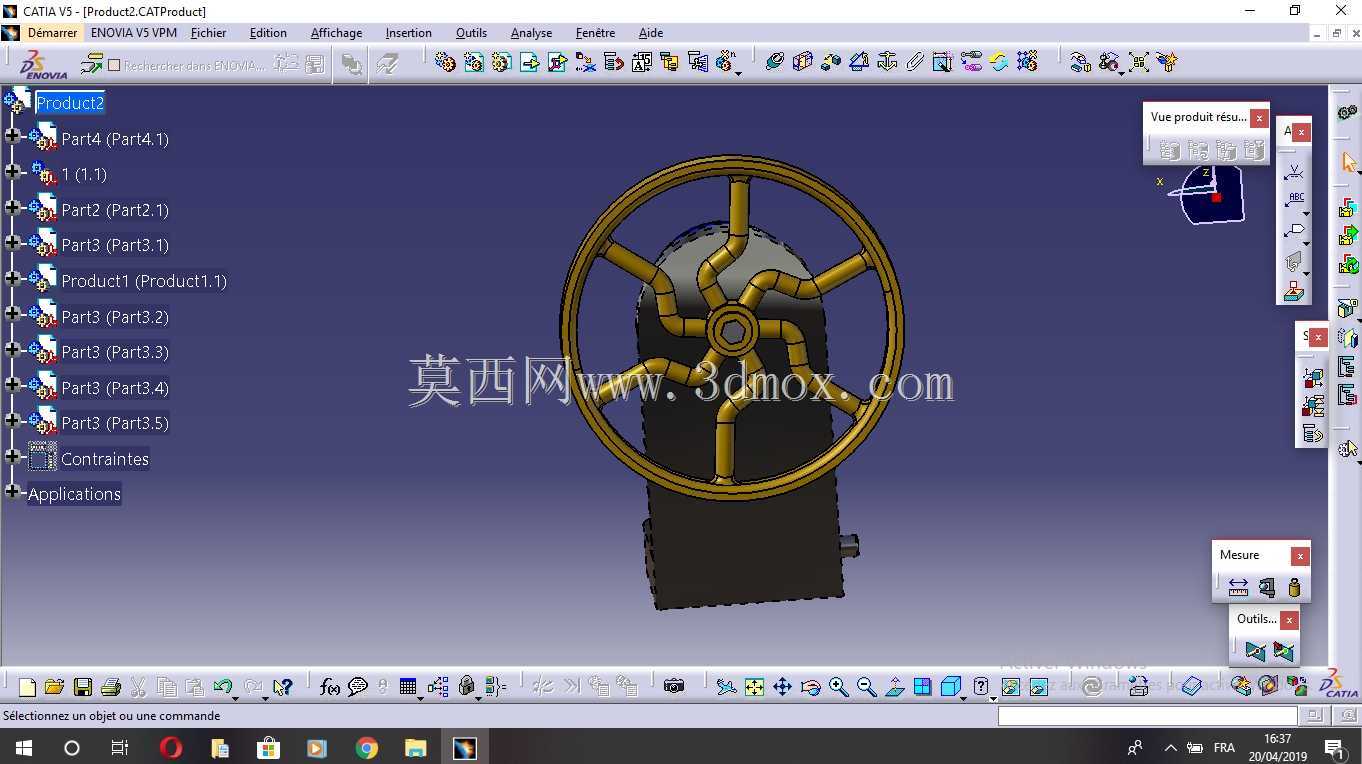

　　在小流量流体输送的实训教学、小型流体实验台搭建场景中，这类多管路弯头泵常作为核心流体动力单元使用，区别于常规直列式离心泵，它的进出流道采用多组弯管集成布局，能够在有限安装空间内完成多支路流体的同步输送，适配实验台多测点并行取液、小型冷却系统多回路供液的实际需求。从结构功能来看，该泵依靠侧置带轮接收外部动力输入，带轮的大直径设计能够实现减速增扭，降低输入转速要求，匹配常规小型电机的输出转速区间，无需额外加装减速机构即可满足泵腔内部的额定运转转速要求。泵体的支撑采用一体式弯折机架，机架底部预留平整安装面，可直接通过螺栓固定在安装基座上，安装面的孔位按照常规小型泵组的安装间距设计，能够兼容多数现有实验台、小型设备的泵位安装孔位，

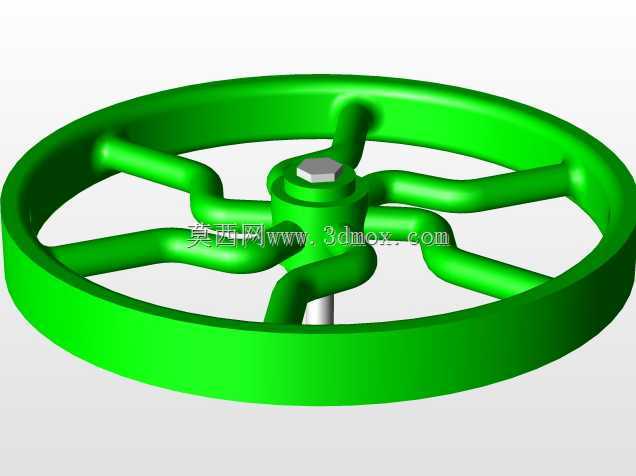

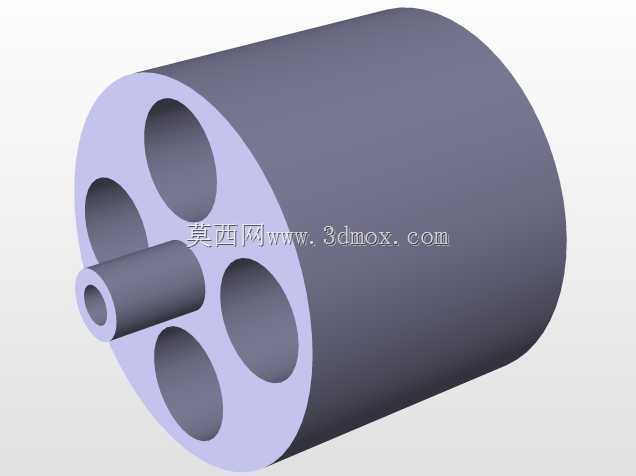

　　无需额外加工转接板。设计过程中，首先确定泵腔的核心容积参数，根据单路管路的通径匹配对应的流道过流面积，多组弯管的弯曲半径统一取管路通径的2.5倍，避免弯管处流阻过大导致的输送效率下降，弯管与泵腔的连接采用插接定位后密封的结构，既保证装配时的同轴度，也能减少流体泄漏的风险。带轮与泵轴的连接采用平键周向定位，轴端加装锁紧挡圈防止轴向窜动，泵腔与带轮侧的端盖之间设置密封腔，预留密封件安装槽，可根据输送介质的特性选配不同材质的密封圈，适配清水、轻度腐蚀性实验流体等不同介质的输送需求。从安装边界来看，整机的最大外轮廓由带轮外径、机架底部长度、多管路顶端高度共同决定，带轮侧预留不小于带轮半径的操作空间，方便皮带的安装与后期张紧调整，

　　多管路的顶端接口统一朝向斜上方，接口处采用标准外螺纹结构，可直接连接对应通径的流体管路，无需额外转换接头。泵体的重心落在机架安装面的中心区域，运转时的振动能够通过机架均匀传递到安装基座，无需额外加装减震垫即可满足常规运转的平稳性要求。在结构细节处理上，弯管与泵腔的连接处做圆弧过渡处理，减少流体在转角处的涡流损失，泵腔内部的运动组件与腔壁之间保留均匀的配合间隙，既避免运转时的刮擦，也能保证容积效率。机架的弯折处采用圆角过渡，减少应力集中，提升机架的结构强度，即使在带轮张紧力较大的情况下，也不会出现机架变形导致的泵轴偏斜问题。这类泵的实际使用中，不需要复杂的配套管路布局，多组集成管路能够直接对接多个输送支路，减少外接管路的弯头数量，

　　降低整个流路的沿程阻力，在同等输入功率下能够获得更高的输送效率，适合对安装空间有严格限制、需要多支路同步供液的应用场景。建模过程中对所有配合面都做了公差匹配设计，轴与轴承的配合、端盖与泵腔的配合、管路与接口的配合都按照机械设计的常规公差等级选取，能够直接用于指导实际零件的加工与装配，所有零件的结构都采用常规机加工工艺即可实现，没有特殊的异形结构需要定制加工，降低了实际制作的成本与加工难度。
