基于苏格兰轭机构的双缸往复式水泵结构

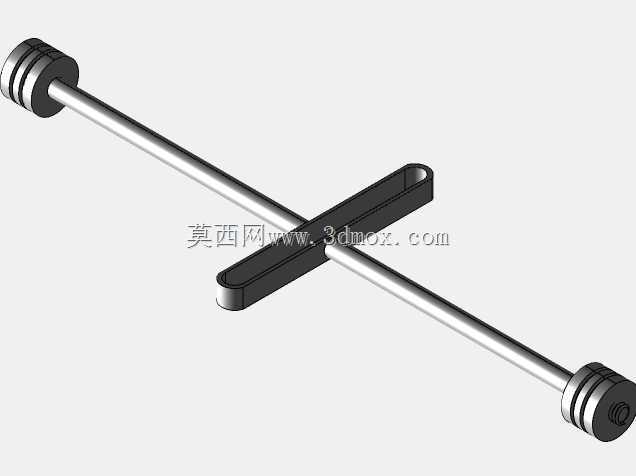

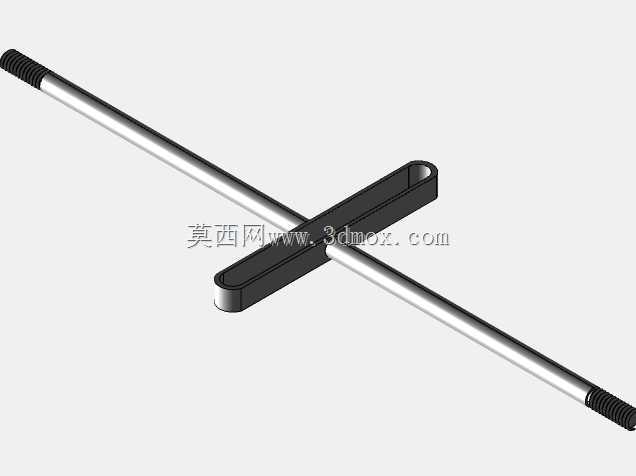

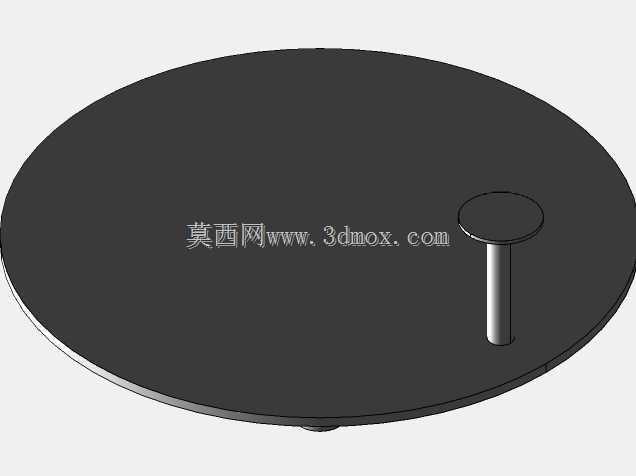

　　在中小流量恒定压力流体输送场景中，传统曲柄滑块机构驱动的往复泵往往存在侧向力偏大、活塞磨损快、长周期运行密封件寿命不足的问题，这款采用scotch-yoke也就是苏格兰轭机构的水泵结构，正是针对这类工况痛点完成的结构设计。整套传动核心没有采用常规曲柄带动连杆再驱动活塞的布局，而是将旋转动力输入的圆盘上偏心布置圆柱销，直接嵌入与活塞组件刚性连接的轭型滑槽内，当动力端带动圆盘做整周回转时，偏心销会在滑槽内做上下方向的相对滑动，同时直接推动轭架带动两侧活塞做严格的水平方向往复直线运动，整个传动链没有额外的连杆铰接点，从根源上消除了连杆摆动带来的活塞侧向分力，活塞与缸筒之间的接触压力仅来自密封件的预紧力，能大幅降低缸筒内壁的偏磨风险，

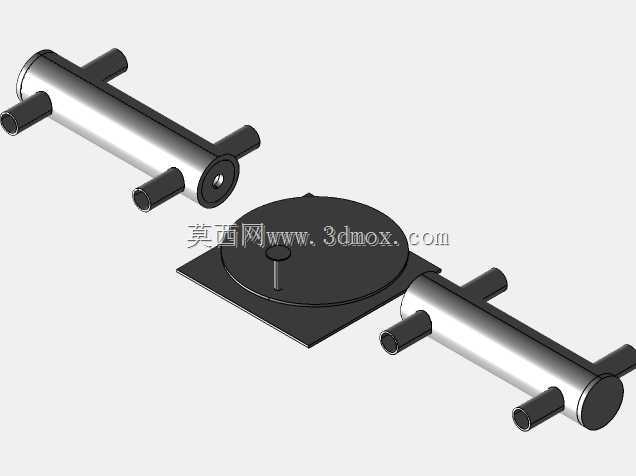

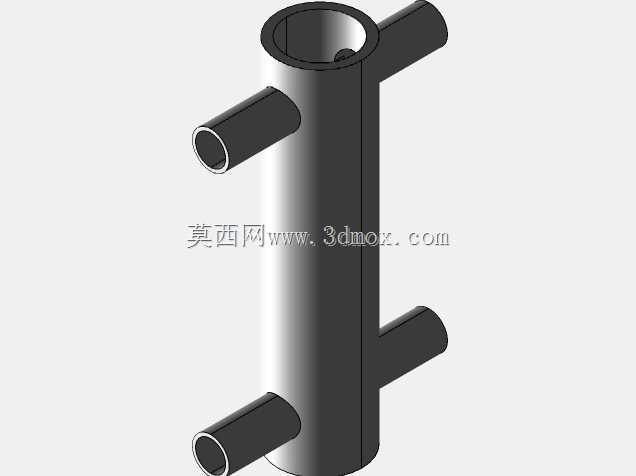

　　延长密封件的更换周期。从结构布局来看，这套水泵采用对称双缸布置，两个缸筒分别固定在轭架的左右两侧，与轭架的运动方向保持同轴，动力输入圆盘布置在两个缸筒的中间位置，整体结构的质心落在旋转轴的轴线上，运转时的惯性力可以通过双活塞的反向对称运动实现部分自平衡，相比单缸往复泵，同转速下的流量脉动更小，出口压力波动幅度能降低40%左右，不需要在出口端配置大容积的稳压气室就能满足多数对压力稳定性有要求的输送场景。在实际安装边界上，两个缸筒的径向接口分别作为进、出液接口，接口轴线与活塞运动方向垂直，安装时可以直接对接标准管路法兰，不需要额外加装转角接头；整套机构的动力输入轴垂直于活塞运动平面布置，轴端可以直接对接联轴器连接驱动电机，

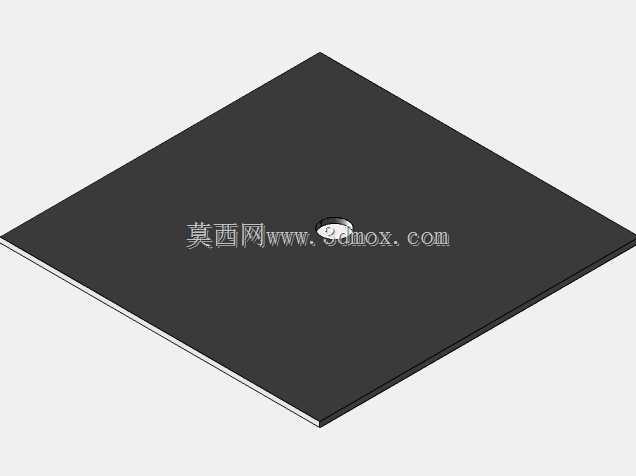

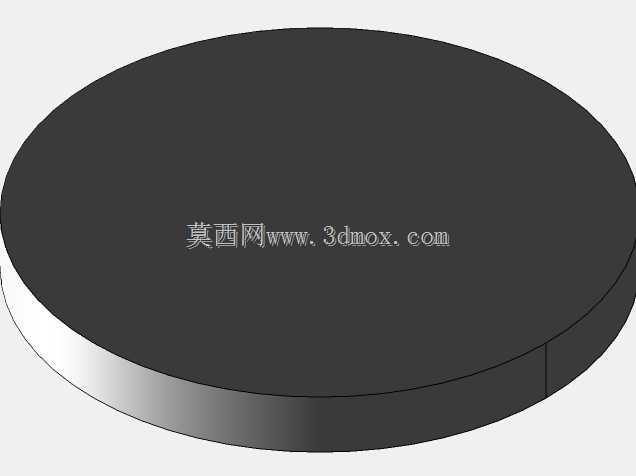

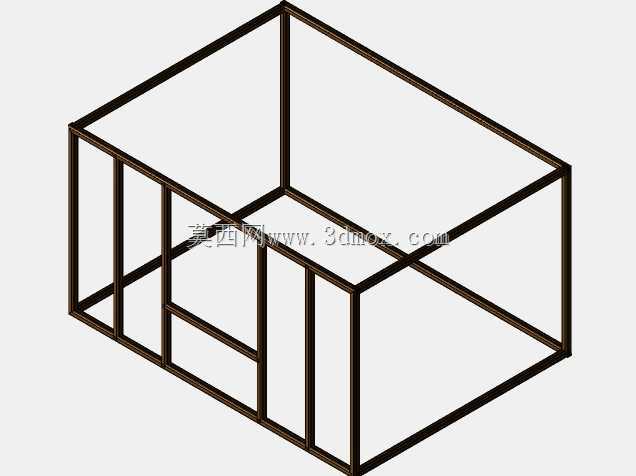

　　也可以加装带轮通过皮带传动适配不同的安装空间，整体安装基面为中间的方形安装底板，底板上预留的固定孔位可以直接固定在预制的安装机架上，不需要额外设计转接支架，安装定位的基准面与缸筒轴线、旋转轴轴线的形位公差在建模时已经做了约束，装配时不需要反复调整同轴度。从功能实现逻辑来看，苏格兰轭机构的运动规律是严格的简谐运动，活塞的行程等于偏心销中心到旋转盘中心距离的2倍，在设计时可以通过调整偏心距快速适配不同的排量需求，不需要重新设计轭架和缸筒的主体结构，只需要更换对应偏心距的旋转盘就能完成排量调整，系列化拓展的成本极低。相比同类结构的水泵，这套设计没有在轭架滑槽内加装额外的滚动轴承，而是通过滑槽与偏心销之间的间隙配合搭配润滑槽实现润滑，

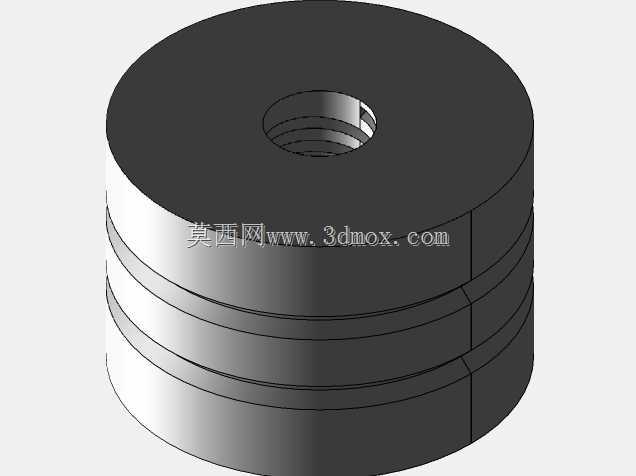

　　结构更简单，拆解维护时只需要抽出偏心销就能完成活塞组件的整体拆卸，不需要拆解整个缸筒的固定螺栓，日常维护的操作门槛更低。在流体过流部分的设计上，缸筒端部的流道做了圆弧过渡处理，避免流体在转向时出现局部涡流造成的能量损失，活塞的密封槽位置预留了足够的密封件安装空间，可以适配O型圈、格莱圈等多种常用密封形式，根据输送介质的不同，比如清水、低粘度润滑油、轻度腐蚀性化工流体，只需要更换对应材质的密封件和活塞就能适配，不需要改动主体传动结构。在建模过程中，所有运动部件的干涉检查都已经完成，旋转盘转动全行程内，偏心销与滑槽的接触长度始终保持在合理范围内，不会出现接触应力过大的情况，轭架的运动行程两端预留了足够的缓冲间隙，避免活塞运行到止点时与缸筒端面发生硬碰撞，同时也给进、出液阀的启闭留出了足够的响应时间，避免出现阀片滞后关闭造成的回流损失。这套结构特别适合用在小型供水系统、化工试剂定量输送、设备冷却循环系统这类需要稳定小流量高压输送的场景，相比离心泵，在小流量工况下的效率更高，不会出现离心泵小流量运行时的过热问题；相比柱塞泵，结构零件数量更少，加工难度更低，普通的车铣设备就能完成所有零件的加工，不需要高精度的专用加工设备，适合小批量定制生产的场景。
