长距离槽型托辊带式输送设备结构

　　在散料连续转运的工业场景里，这类长距离带式输送结构是衔接不同生产工序、完成物料水平或小倾角输送的核心载体，常见于矿山原煤转运、建材砂石输送、粮食仓储进出仓、港口散货卸船转运、工厂成品件流水线转运等场景，可适配从粉状、颗粒状散料到箱装、袋装成件物料的输送需求，相比斗式提升、刮板输送等形式，带式结构的输送阻力更小、运行噪音更低、运维成本更可控，单条线体可覆盖数十米甚至上百米的输送距离，能根据现场场地走向灵活布置水平段、上下坡段，适配不同厂房的空间布局。

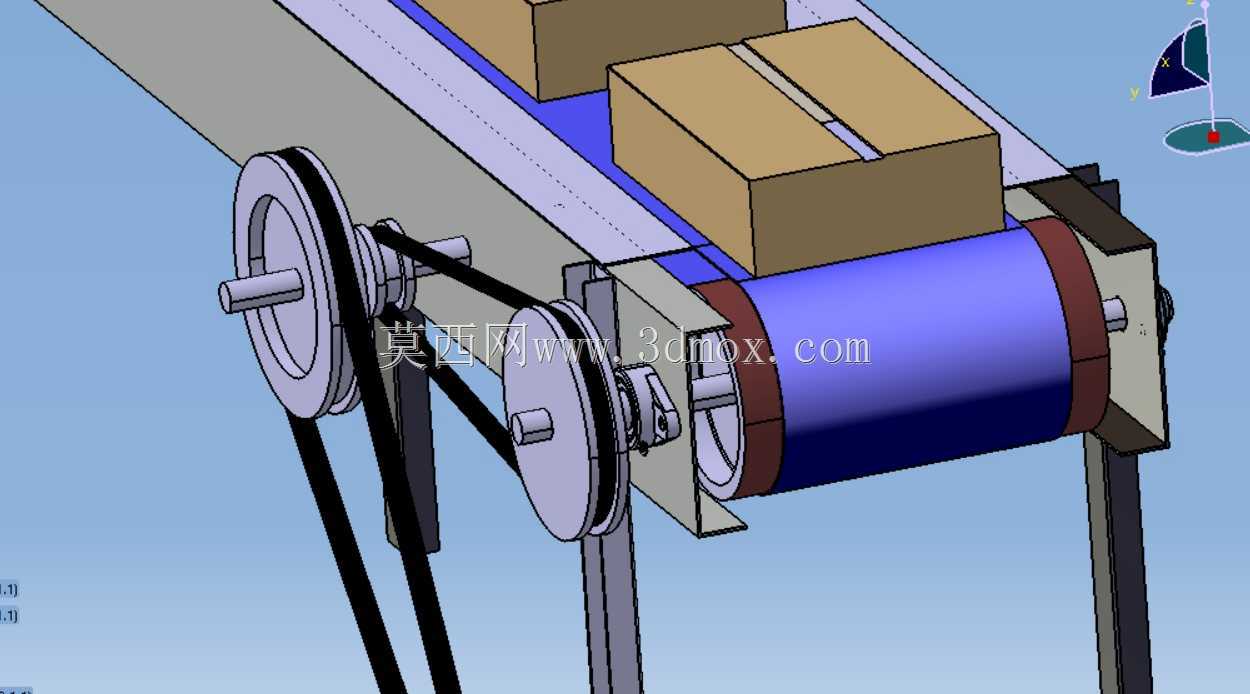

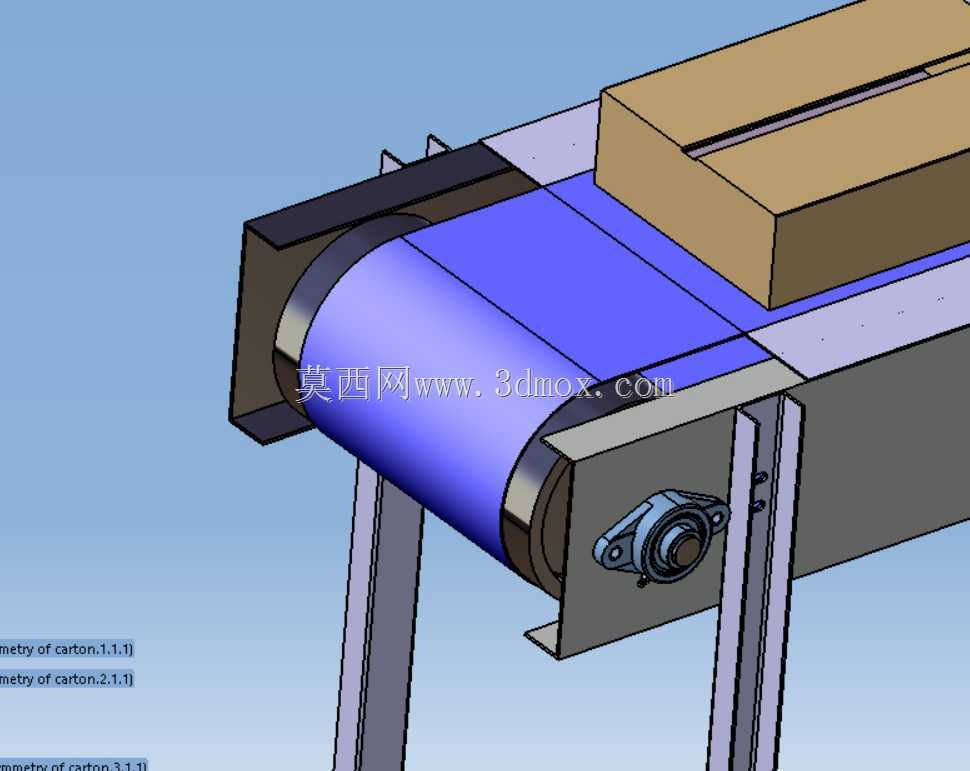

　　从结构设计逻辑来看，这套输送结构采用标准槽型托辊组作为承载段支撑，槽型托辊的三辊夹角设计能让输送带形成内凹的料槽截面，相比平托辊结构可提升30%以上的散料装载量，同时避免散料在输送过程中从带面两侧撒落；回程段采用平行下托辊支撑输送带返程段，减少带面下垂量，控制输送带运行的垂度误差，避免带面跑偏。驱动端布置在输送线的头部卸料位置，采用滚筒摩擦驱动的形式，通过滚筒表面的包胶层增大与输送带接触面的摩擦系数，避免重载启动时出现打滑现象；尾部设置张紧结构，可通过螺旋张紧或重锤张紧的形式调整输送带的预紧力，抵消输送带长期运行产生的塑性伸长，保证带面与驱动滚筒之间的摩擦力始终处于合理区间。

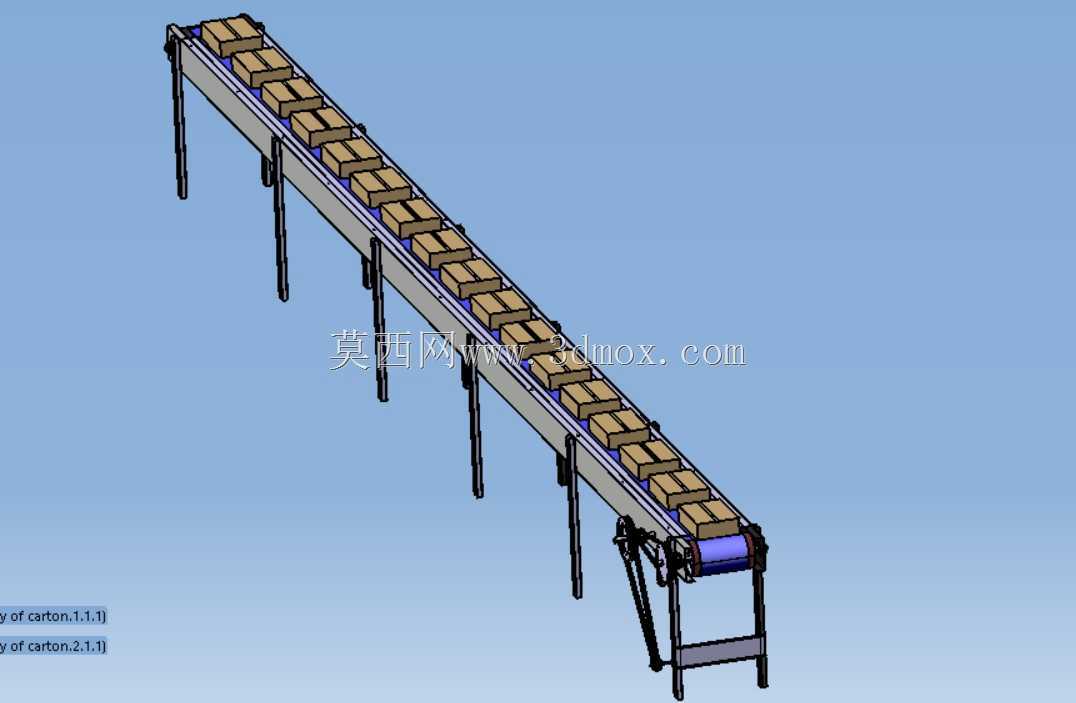

　　设计过程中首先要确定输送线的安装边界，线体的总长度可根据现场输送距离调整，机架采用标准型钢焊接成型，支腿的间距根据输送物料的单重设定，重载散料输送场景下支腿间距控制在1米到1.2米之间，轻载成件物料输送可放大到1.5米到2米，支腿底部设置安装底板，可通过膨胀螺栓与地面基础固定，也可搭配可调脚杯适应地面不平整的安装场景，调整线体的整体水平度。输送带的带宽选型直接决定输送能力，常见带宽从500mm到1400mm不等，对应不同的小时输送量，带速根据物料特性调整，易碎物料采用1.0m/s到1.6m/s的低带速，磨琢性小的散料可采用2.0m/s到2.5m/s的高带速提升输送效率。

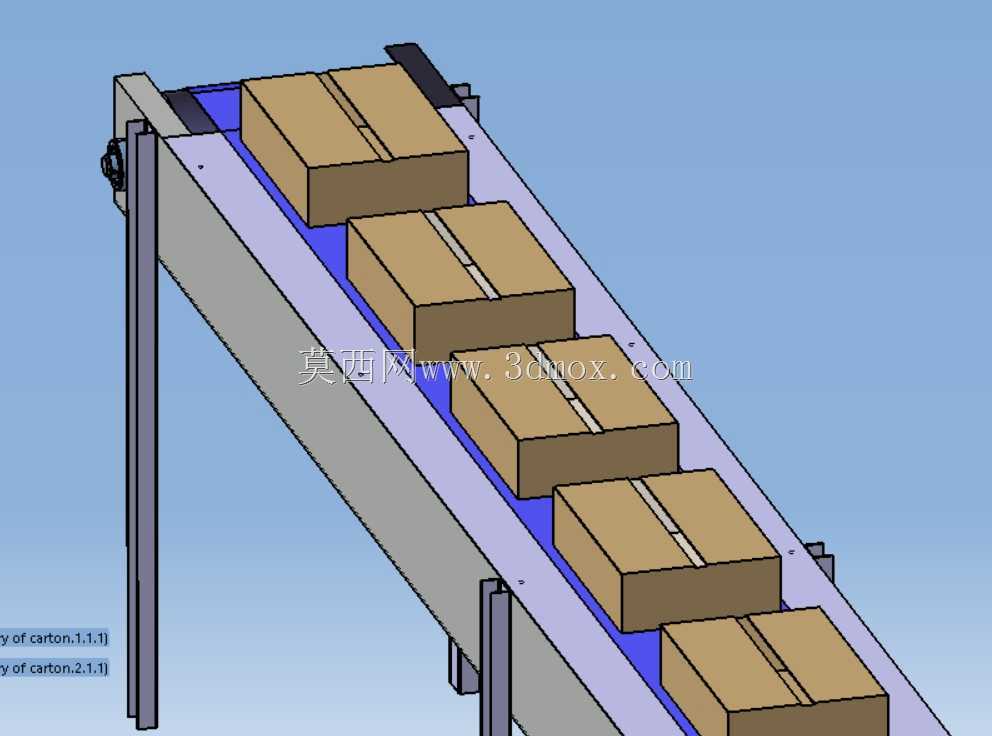

　　结构细节上，沿输送线长度方向每隔一定距离设置跑偏挡辊，限制输送带在运行过程中的横向窜动量，避免带边与机架摩擦造成带面过早磨损；在受料点位置设置缓冲托辊组，缓冲托辊表面包裹橡胶层，可吸收物料下落时的冲击力，减少硬物砸穿带面的风险；头部卸料位置设置清扫器，紧贴输送带表面刮除粘附在带面的残留物料，避免残留物料带入回程段粘在托辊表面造成托辊转动卡滞、带面跑偏。线体中间段可根据工艺需求设置中间卸料点，搭配犁式卸料器实现多点位卸料，适配不同的物料分配需求；如果是大倾角输送场景，可更换为花纹输送带或加装挡边、横隔板，提升物料在倾斜段的防滑能力，最大输送倾角可提升到28度左右，减少输送线的整体占地长度。

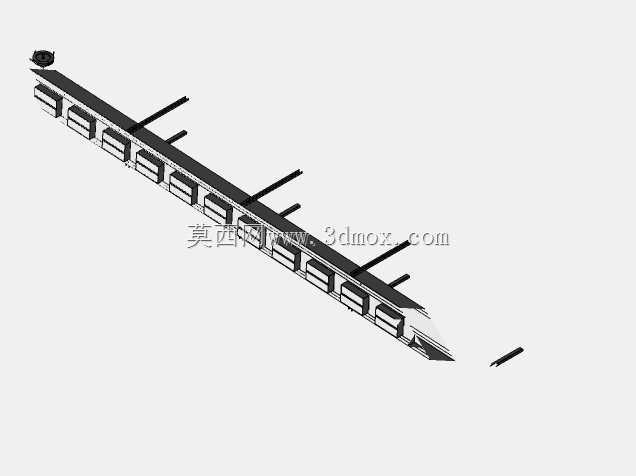

　　建模过程中所有结构件都采用参数化建模逻辑，托辊、滚筒、支腿、中间架等标准件都设置可调整参数，修改带宽、线体长度、托辊间距等核心参数后可快速生成对应规格的输送线模型，方便不同项目的快速选型改型；装配时严格按照实际安装顺序搭建约束，先固定头尾滚筒的中心位置，再依次装配中间架、托辊组、张紧结构，最后装配输送带并模拟带面的张紧状态，保证模型的装配关系和实际设备完全一致，可直接用于后续的工程出图、干涉检查、现场布局模拟。这类输送结构的设计核心是保证运行稳定性，所有转动部件都预留润滑维护空间，托辊采用密封轴承结构，避免粉尘进入轴承内部造成卡滞，降低日常运维的工作量；机架的焊接位置都做应力释放处理，避免长期重载运行出现机架变形，保证线体的长期运行精度。
