轻型皮带式物料输送机架结构设计

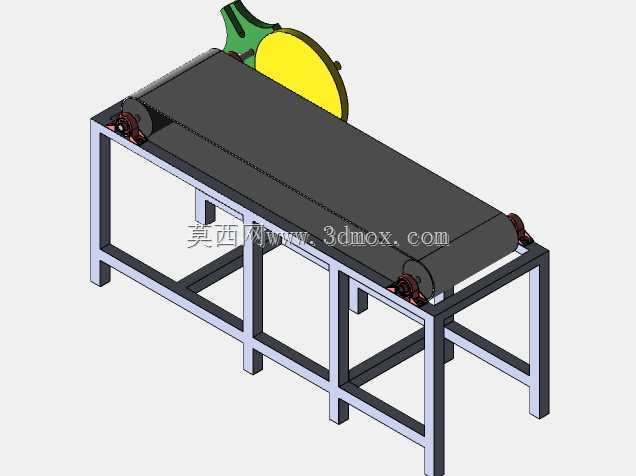

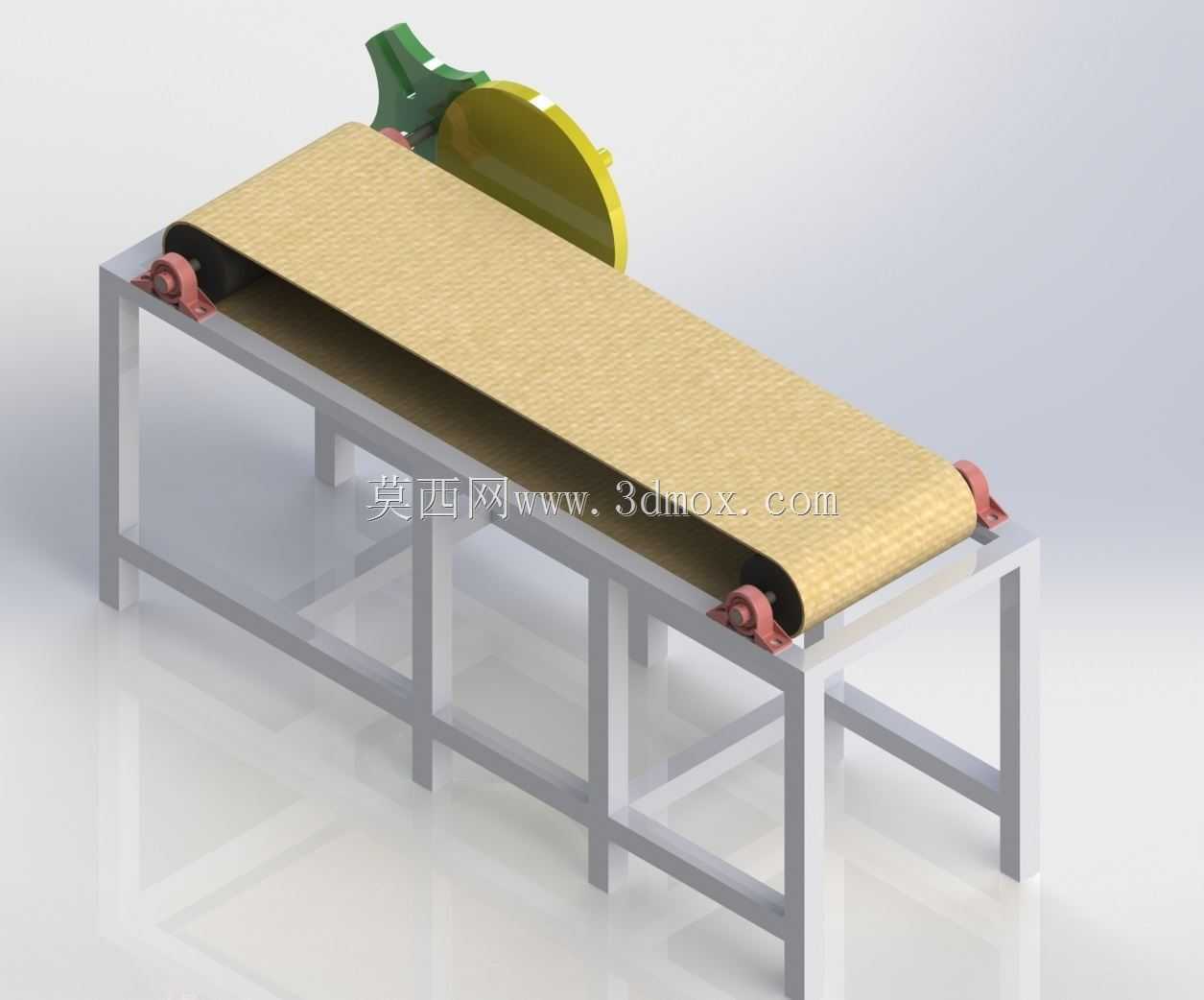

　　这套结构围绕轻型平面输送需求展开，主体采用开口式焊接机架承载环形皮带，两端布置主动与从动滚筒，皮带下方由横向托辊形成连续支撑面，端部设置轴承座与张紧调节件，使皮带在运行中保持适当张力。机架采用方管或矩形管拼焊成矩形框架，四条支腿向下落地，腿间布置横撑和斜向联系杆，既控制长向框架的扭转变形，也为滚筒安装、电机布置和现场就位留出空间。

　　从使用场景看，这类设备常见于小件加工、包装分拣、装配线衔接、检测工位上下料以及教学实训中的输送原理演示。被输送物可以是箱体、袋装件、塑料托盘、轻型零件或工序间半成品，物料依靠皮带表面摩擦力随带面水平移动。若在生产线中使用，它通常承担设备之间的短距离转运任务：上游设备将工件放到带面，皮带以稳定速度把工件送至人工操作台、视觉检测位、包装工位或下一专机入口。由于承载对象偏轻，机架不必按重型矿用带式输送机设计，而更关注占地边界、支腿稳定性、滚筒对中性以及皮带跑偏控制。

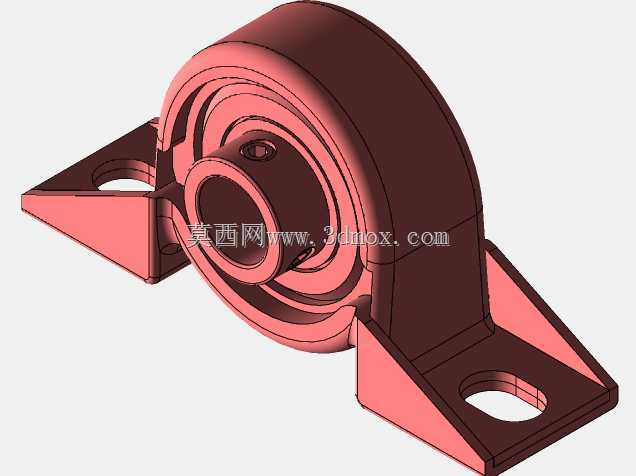

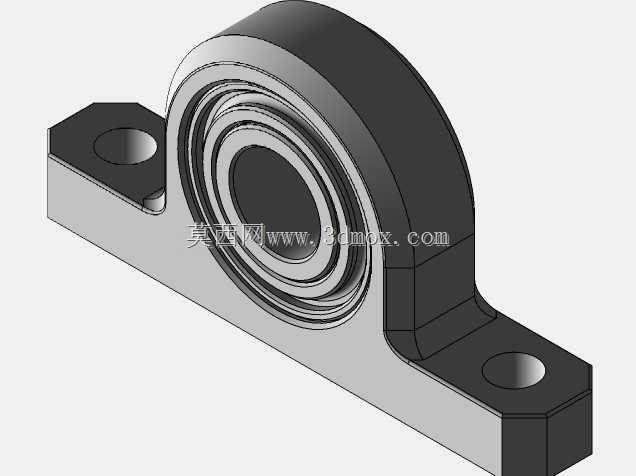

　　结构设计上，滚筒轴线与机架中心线的垂直关系是关键。主动滚筒提供牵引摩擦力，从动滚筒负责折返和张紧；两端轴承座固定在机架端部侧板或支座上，位置应能沿输送方向微调，以便装配时张紧皮带，运行后补偿皮带伸长。滚筒直径不需要过大，但应保证皮带弯曲半径合理，避免长期小半径折返造成带层疲劳。皮带下方托辊按一定间距排列，托辊间距过大会使带面在载荷下凹陷，造成物料颠簸和皮带阻力增大；间距过小则增加零件数量和转动阻力。对于轻型工况，可在承载段采用密排托辊，回程段根据皮带自重简化支撑。

　　机架外形呈长条形，长度方向决定输送距离，宽度方向由皮带有效宽度和两侧护边决定，高度则取决于上下游设备的接料面。安装边界需要重点核对三项尺寸：一是整机长度，应包含两端滚筒外包络和张紧调节余量；二是整机宽度，应包含轴承座、调节螺栓、驱动件及可能加装的侧护板；三是输送面高度，支腿落地后带面标高要与前后设备保持一致，避免工件转移时出现台阶。若现场需要人员靠近操作，机架两侧还应预留检修空间，便于更换皮带、调整滚筒和清理托辊区域。

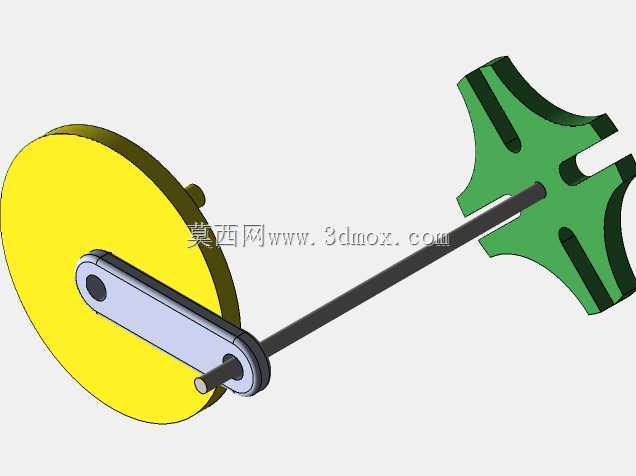

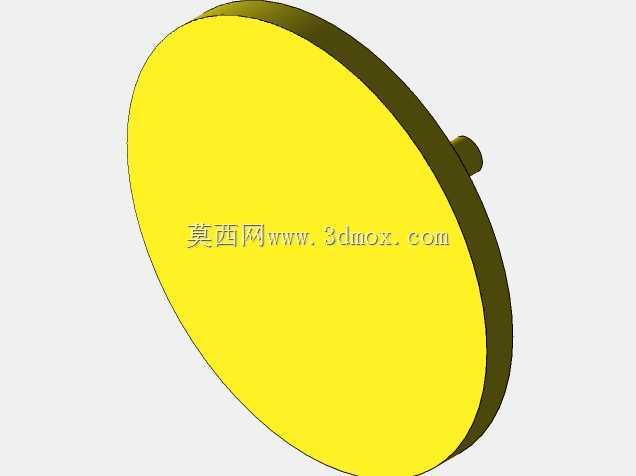

　　驱动布置可结合端部滚筒完成，电机经链传动、带传动或直连减速装置带动主动滚筒。模型中端部彩色轮盘类零件可理解为传动或防护示意结构，实际设计时需要进一步明确动力源位置、转矩传递路径和安全防护罩。驱动端放在头部时，皮带进入主动滚筒的包角应尽量稳定，以提高摩擦牵引能力；若输送距离短、载荷轻，也可采用简化传动，但不能忽略过载打滑和启动冲击。从动端的张紧结构通常采用长圆孔、螺杆顶推或滑块调节，调节时两侧轴承座必须同步移动，否则滚筒轴线偏斜会直接引起皮带跑偏。

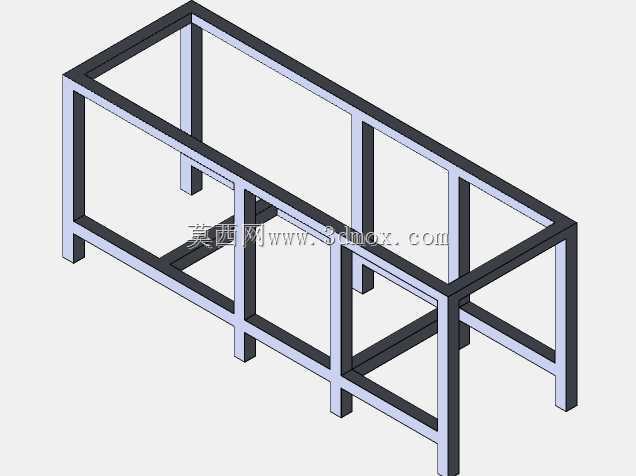

　　焊接机架的思路适合单件或小批量制作：先按长度、宽度和高度下料，再以工作台定位支腿、纵梁和横梁，点焊固定后复核对角线，确认框架无明显扭曲后再满焊。支腿底部宜设置脚板或可调脚杯，脚板增大与地面接触面积，可调脚杯用于补偿地面不平并微调输送面水平。纵梁承担皮带和物料传递下来的垂向载荷，横梁除连接支腿外，也可作为托辊支架、电机座或电气元件的安装基础。长机架中间若缺少横撑，受偏载时容易出现支腿外张和框架菱形变形，因此腿间联系杆的布置不能只按外观处理。

　　皮带本身的选择与工况相关。普通轻型输送可使用PVC或橡塑带面，表面平整、摩擦适中、便于清洁；若工件有油污、切屑或较高摩擦要求，则需考虑带面材质、厚度和接头方式。皮带接头应保证周长一致、接缝平顺，接头处经过滚筒时不能产生明显冲击。带面宽度应略大于工件稳定放置所需宽度，两侧留出少量余量，防止工件边缘剐蹭机架。对于需要防止工件滑落的倾斜段，还可增加横档、挡板或防滑带，但本结构以水平输送为主，重点在于平直带面和稳定支撑。

　　装配时应先完成机架焊接和时效校正，再加工或装配滚筒安装面。轴承座安装后转动滚筒，检查是否有卡滞、轴向窜动和轴线偏斜；随后铺设皮带，通过从动端螺杆逐步张紧，张紧程度以皮带不打滑、空载运行不明显跑偏为宜。空载试运行时观察带面轨迹，若皮带向一侧偏移，可微调对应端滚筒或托辊角度，使带面回到中心。承载试验中再检查托辊挠度、机架振动、工件停放稳定性以及驱动端温升。

　　从三维建模角度看，该类模型适合采用骨架草图控制总长、总宽、输送面高度、滚筒中心距和支腿间距，再由骨架驱动方管、滚筒、轴承座、托辊和张紧件。机架管材用焊接结构件或实体拉伸均可，但应保留可修改截面和长度的参数关系；滚筒与托辊应体现回转轴线，轴承座位置应与机架端部孔位对应；皮带可按环绕滚筒和托辊的路径建立，建模时不必追求复杂柔性动力学，却要准确表达包角、带宽和回程段。这样完成的结构既能用于方案展示，也能作为后续工程图、焊件切割清单和外购件选型的基础。
