机用螺杆式夹紧虎钳结构设计

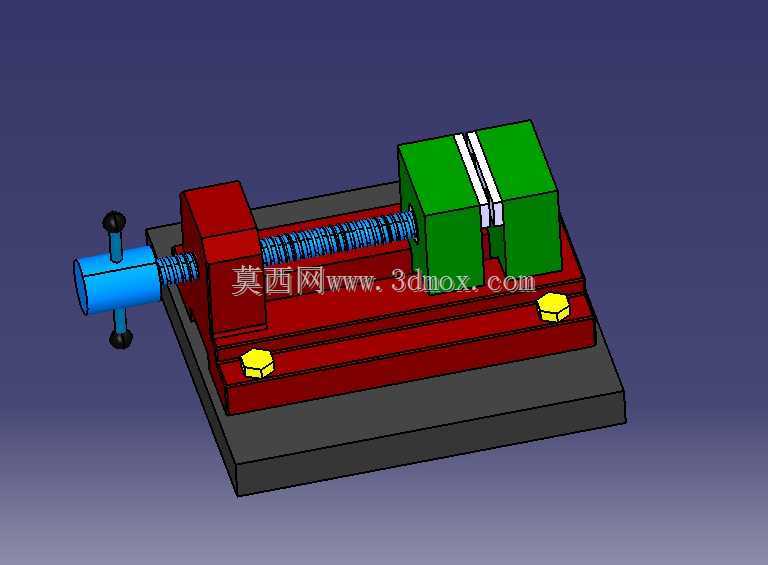

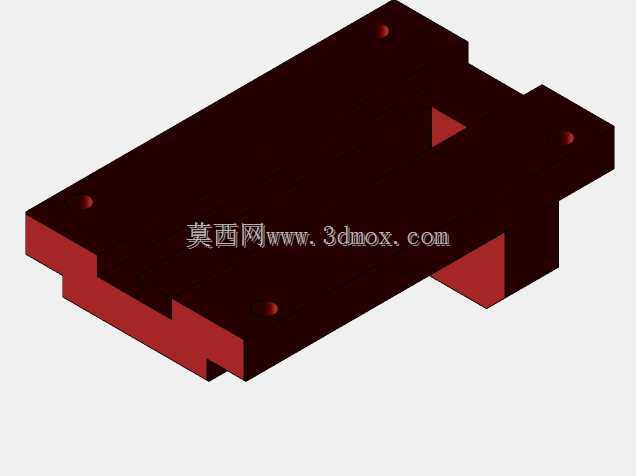

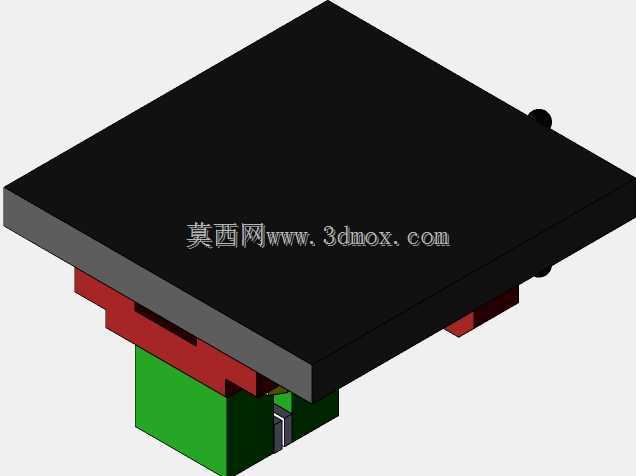

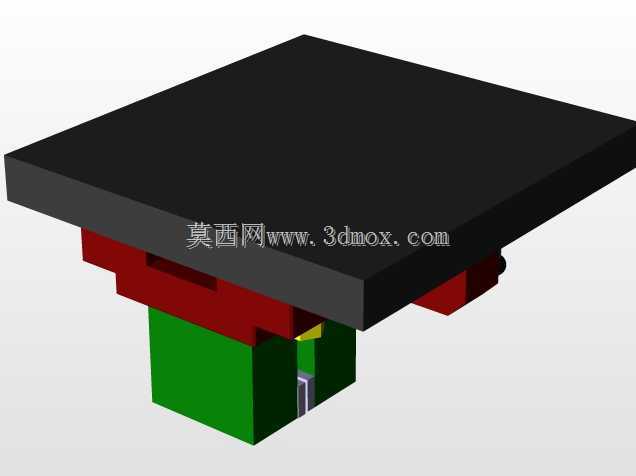

　　在常规机械加工、小型工件装配、试样打磨检测等作业场景里，这类螺杆驱动的机用虎钳是工位上最常见的通用装夹载体，区别于重型液压台钳的大吨位夹持能力，这款结构更偏向轻型精密装夹需求，适配台钻、小型铣床、钳工操作台的安装场景，不需要额外配置动力源，纯机械传动的结构也让日常维护成本降到极低，没有密封件、液压油路这类易损耗的部件，长期在多粉尘的加工车间使用也不容易出现卡滞故障。从实际装夹逻辑来看，这套虎钳的核心功能是通过螺杆的螺旋副将手轮的旋转力矩转化为活动钳身的直线进给推力，配合固定钳身的定位面完成工件的双向夹紧，固定钳身和底座采用分体式设计，底座上预留的两个T型螺栓安装槽可以适配不同工作台的T型槽间距，安装时不需要额外打孔，

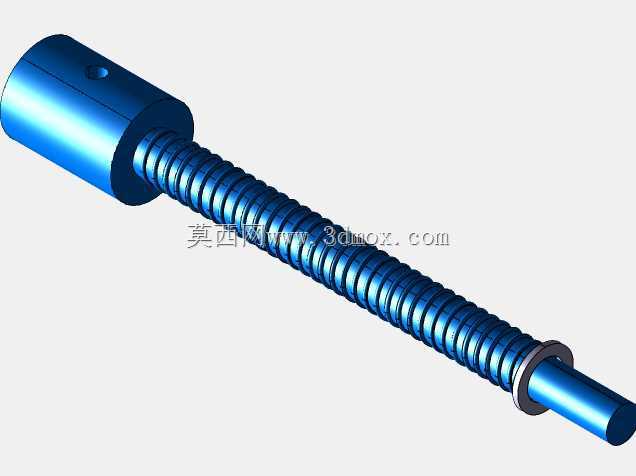

　　直接通过T型螺栓配合六角螺母就能完成虎钳在工作台面的固定，底座的整体厚度经过强化，在最大夹持力矩下不会出现底座翘曲变形的问题，保证装夹后的工件位置精度稳定。设计过程中优先考虑了操作的便捷性，手轮采用横向加力杆结构，操作人员只需要转动端部的手柄就能带动螺杆转动，加力杆的长度经过力矩匹配，不需要借助额外加力套管就能提供足够的夹紧力，避免过度施力导致螺杆螺纹变形或者工件被夹伤；活动钳身和固定钳身的夹持面都做了平行度公差控制，两个钳口板采用可更换的结构设计，长期使用出现磨损、压痕后只需要拆卸固定螺丝就能更换钳口板，不需要整体报废钳身，大幅降低了长期使用的耗材成本。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，

　　传动过程中的同轴度更好，活动钳身底部和底座导轨面采用间隙配合，导轨面的长度覆盖了活动钳身的全行程，进给过程中不会出现偏摆，保证夹持不同宽度工件时，钳口始终保持平行，不会出现工件夹歪、装夹定位失准的问题；钳身两侧的限位结构可以限制活动钳身的最大行程，避免操作时螺杆旋出过多导致活动钳身脱落。弹簧的配置是这套结构的细节亮点，套在螺杆上的复位弹簧可以在松开工件时给活动钳身提供恒定的回退推力，当反向转动手轮松开夹紧时，不需要手动拉动活动钳身，弹簧会自动推动活动钳身后退到合适位置，提升装夹操作的效率，尤其是批量加工小型工件时，这个细节能减少不少重复操作的动作。从安装边界尺寸来看，整体底座采用矩形结构，长宽尺寸适配常规小型工作台的安装空间，

　　总高度控制在低位，装夹工件后整体重心偏低，加工过程中不会因为切削力的作用出现晃动；固定钳身和活动钳身的高度匹配常规小型零件的装夹高度，既可以装夹方块类的规则零件，也可以通过加装辅助V型块来装夹轴类、圆柱类工件，拓展了装夹的适用范围。在实际使用场景中，这类虎钳除了机械加工工位的装夹用途，还可以作为焊接工位的小型工件定位夹具、装配工位的零件固定载体，纯机械的结构不会受焊接飞溅、切削液、金属粉尘的影响，日常只需要定期在螺杆和导轨面涂抹润滑脂就能保证操作顺畅，没有复杂的维护要求；钳身表面的涂装采用耐磨防锈涂层，长期在潮湿的车间环境使用也不容易出现锈蚀，各个连接部位的紧固件都采用标准件，出现损坏后可以直接采购同规格标准件替换，不需要定制特殊配件。结构建模过程中，所有配合面都预留了合理的装配间隙，螺杆和螺母的配合公差按照传动螺纹的标准选取，既保证传动顺畅，又不会出现过大的反向间隙，活动钳身和导轨的配合面做了耐磨处理，长期往复进给也不会出现过快磨损导致的精度下降；两个钳口板的表面做了防滑齿纹设计，夹紧工件时可以增加摩擦力，避免加工过程中工件出现移位，齿纹的深度控制在合理范围，不会在工件表面留下过深的压痕，影响工件的外观质量。
