可调角度万向台虎钳结构设计

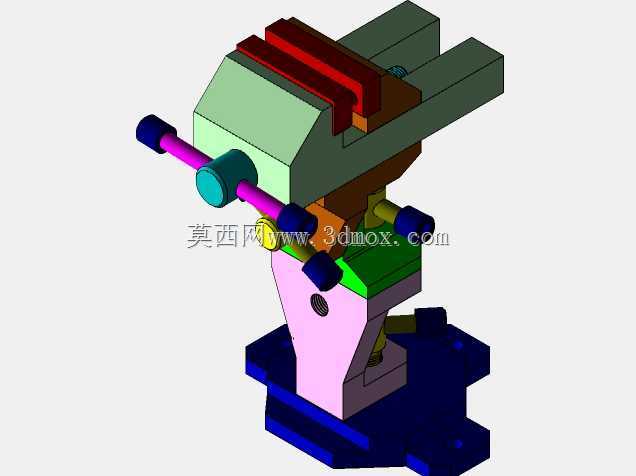

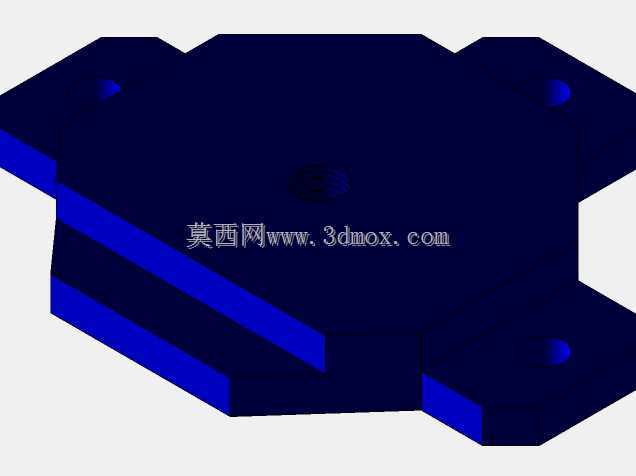

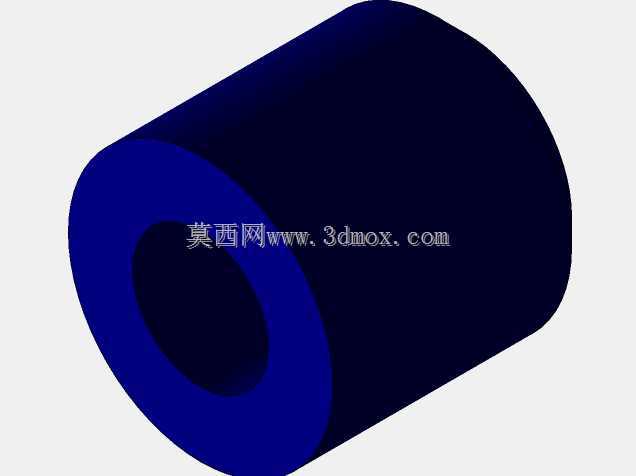

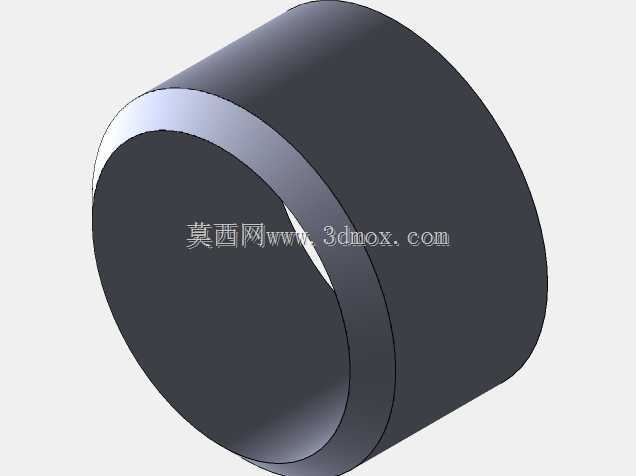

　　在机加工、钳工修配、精密装配以及小批量零件试制场景中，普通固定式台虎钳往往受限于夹持角度无法调整的短板，遇到需要斜面钻孔、斜向修锉、多角度焊缝打磨的工况时，操作人员只能通过垫斜铁、靠角度块反复找正，不仅装夹效率低，多次装夹带来的定位误差还会直接影响零件加工精度，这款万向可调虎钳的结构设计，正是针对这类实际生产痛点做的针对性优化。从结构布局来看，整套夹持机构分为底座、角度调整支座、钳身主体、传动丝杆、活动钳口、锁紧组件几个核心部分，底座采用带安装孔的方形结构，可通过螺栓直接固定在钳工台、机床工作台或者专用工装架上，安装孔位的间距适配常规台虎钳的安装尺寸，不需要对现有工作台做额外改造就能直接替换原有固定式虎钳，降低了现场换装的改造成本。

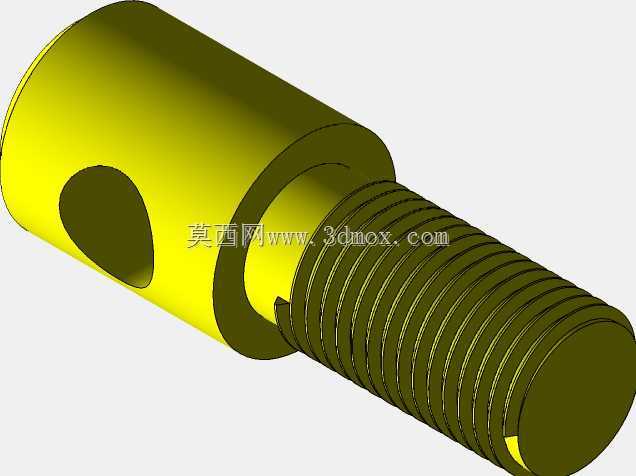

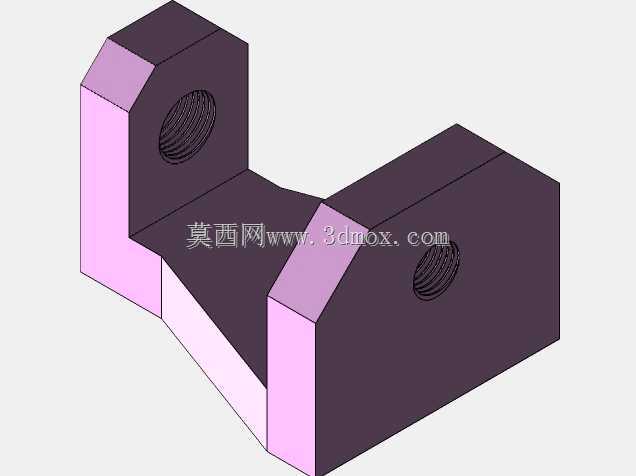

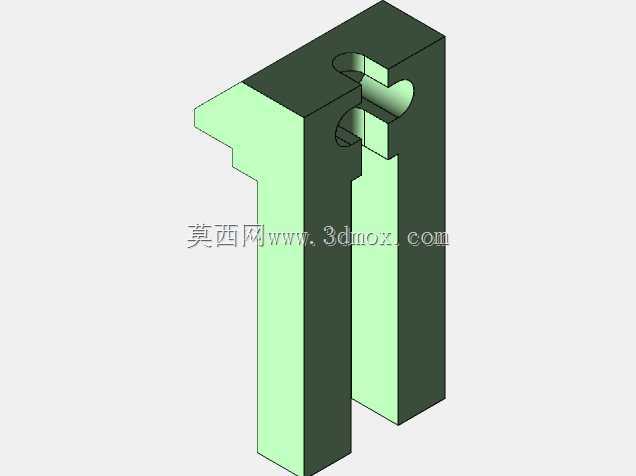

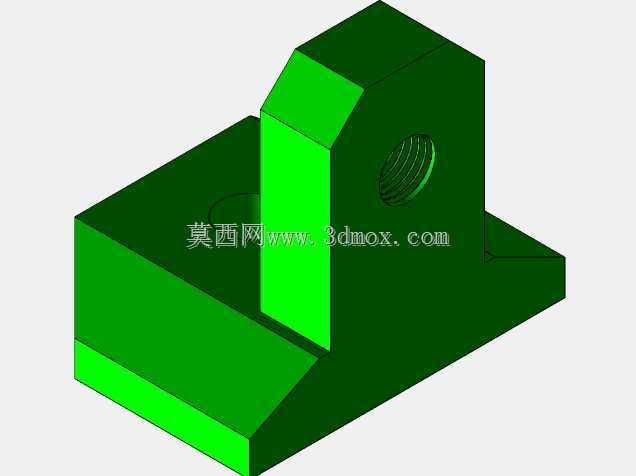

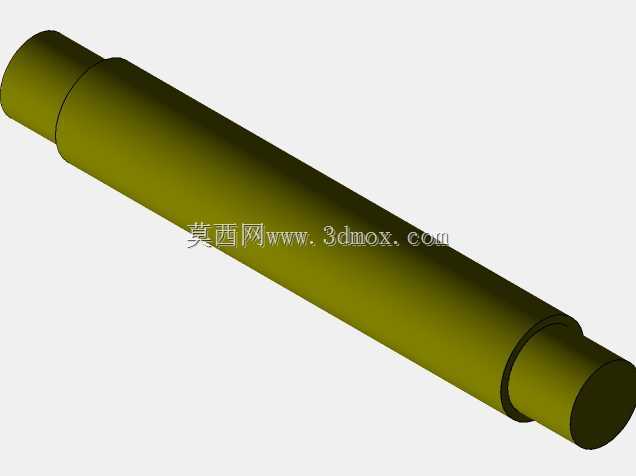

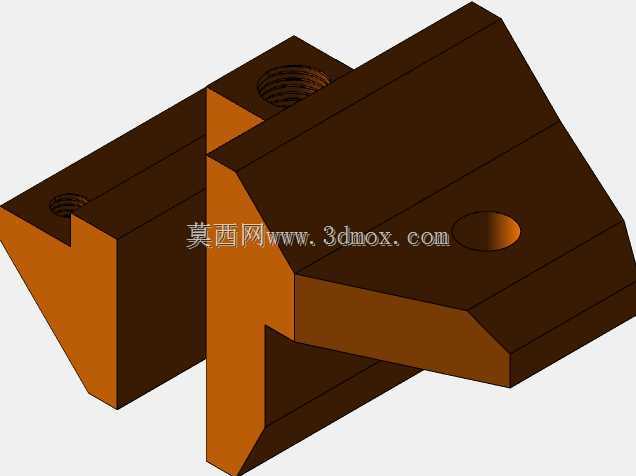

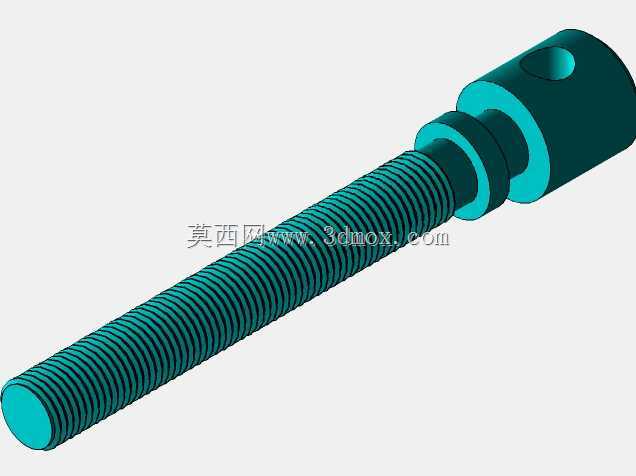

　　角度调整支座是实现万向夹持的核心结构，连接底座与钳身的两个旋转副分别负责水平方向回转与俯仰角度倾斜，每个旋转副都配套了独立的锁紧旋钮，当调整到需要的夹持角度后，拧紧对应位置的锁紧旋钮就能通过端面压紧的摩擦力锁定角度，避免加工过程中钳身出现偏移。钳身主体部分沿用了螺杆传动的经典夹持结构，穿装在钳身两侧的传动丝杆带动活动钳口做开合运动，丝杆端部的加长操作杆能在夹持大尺寸工件时提供足够的夹紧力矩，不需要额外加接套管就能满足常规钢件、铝件、非金属零件的夹持力需求，钳口部位预留了可更换钳口板的安装位，针对不同材质的工件可以更换光面、齿面或者软质钳口，避免夹伤零件已加工表面。从实际使用的边界尺寸来看，

　　这款虎钳在完全收拢状态下的整体高度适配常规钳工操作的手臂作业高度，钳口最大张开量覆盖日常维修、小零件加工的常见工件尺寸范围，当俯仰角度调整到最大倾斜位时，钳身不会和底座、安装台面发生结构干涉，水平方向360度回转的设计，能让操作人员不用挪动工件位置就可以调整到最顺手的作业方位，在做小型零件的多面去毛刺、元器件引脚焊接、精密组件装配时，能大幅减少反复拆装工件的次数。设计过程中对各个旋转副的配合间隙做了针对性控制，既保证角度调整时转动顺畅无卡滞，又避免间隙过大导致装夹后出现点头、晃动的问题，锁紧组件的压紧力经过匹配计算，在常规铣削、锉削、钻孔的切削力作用下，不会出现角度滑移的情况，同时各个操作旋钮的位置都设置在操作人员伸手可及的范围，

　　调整角度时不需要俯身到工作台下方操作，符合日常作业的操作习惯。和普通固定式虎钳相比，这种万向结构的虎钳尤其适合维修车间、试制工段、教学实训场景这类加工对象不固定、需要频繁调整装夹角度的场合，不需要搭配复杂的角度工装就能完成多角度的工件装夹，对于小批量多品种的加工场景来说，能有效缩短装夹辅助时间，降低工装制作成本。在结构细节上，钳身的受力部位做了加厚处理，避免大夹紧力下出现钳身变形，各个传动部位预留了润滑注油的位置，日常维护时只需要定期在丝杆、旋转副配合面加注润滑脂，就能长期保持操作顺畅，底座的安装接触面做了铣平处理，安装后能保证整体的水平度，不会因为底座不平导致夹持角度出现偏差。
