机加工用螺杆进给式手动夹紧虎钳结构

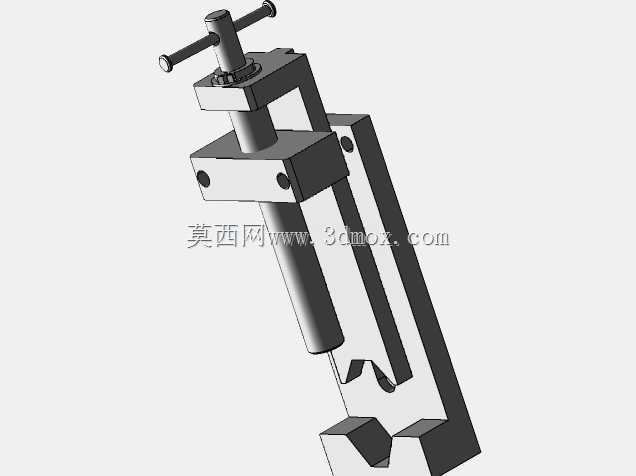

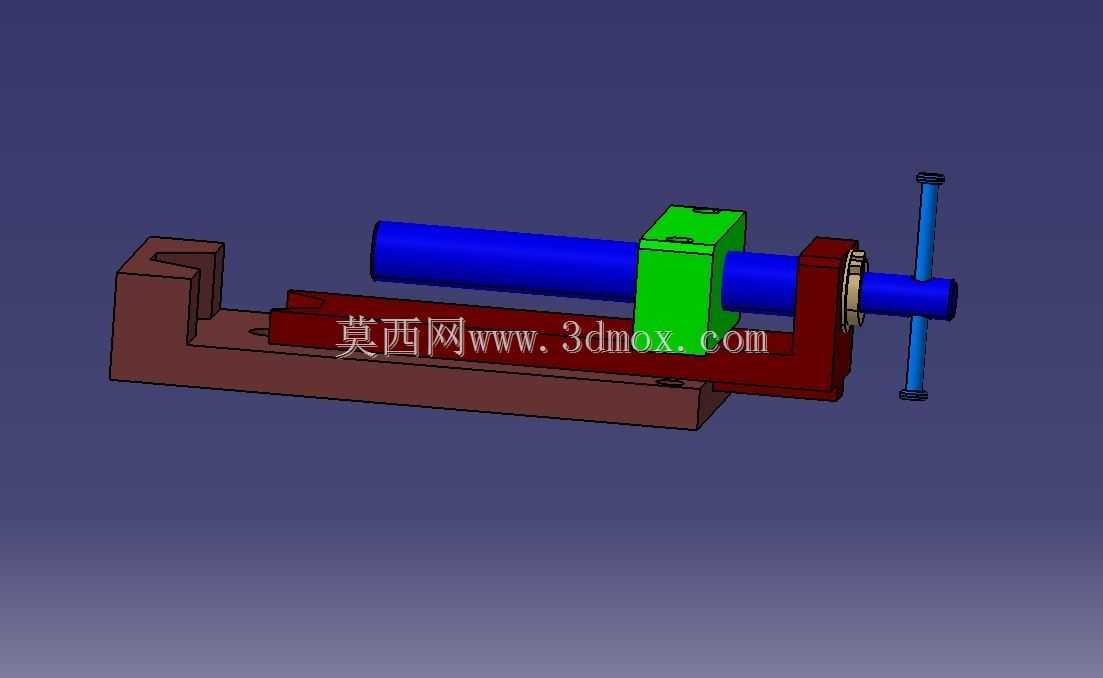

　　在常规机械加工、钳工装配、小型工件修配场景中，这类螺杆进给式手动虎钳是工位上最基础也最高频的工装夹具，区别于液压、气动类动力夹紧工装，它不需要外接动力源，完全依靠手动操作即可完成工件的夹持固定，适配台钻、小型铣床、钳工台等多种工位的安装使用。从结构设计逻辑来看，这套虎钳采用固定钳身与活动钳身配合的经典布局，固定钳身作为整个夹具的承载基座，底部预留了与工作台T型槽匹配的安装位，安装时可通过T型螺栓直接固定在工作台面，安装边界可适配多数常规钳工台、小型机床的工作台面尺寸，不会出现超出工作台安装范围的干涉问题。活动钳身的进给依靠梯形螺杆副实现，梯形螺纹的自锁特性是这套结构的核心设计点，当手动旋转端部的操作杆带动螺杆转动时，

　　活动钳身会沿着钳身的导向导轨做直线进给运动，当夹紧工件后，螺纹副的自锁特性可以保证夹紧力不会自行松脱，不需要额外增加锁止结构，简化了整体结构的同时也提升了操作可靠性。钳身的导向结构采用内嵌式导轨设计，活动钳身与固定钳身的导轨配合面预留了合理的配合间隙，既保证活动钳身进给过程无卡滞，也能控制夹持过程中的钳口上翘量，避免工件夹持后出现位置偏移，影响加工精度。端部的操作杆采用穿装式设计，长杆结构可以放大手动输入的扭矩，操作人员不需要借助额外加力杆即可获得足够的夹紧力，适配多数黑色金属、有色金属小型工件的夹持需求，操作杆可在螺杆端部的孔内自由滑动，操作人员可根据工位空间调整操作杆的伸出长度，避免操作时与周边设备、工装发生干涉。

　　从功能特性来看，这套虎钳的钳口采用平直基准面设计，固定钳身的钳口面与活动钳身的钳口面在夹紧状态下可保持良好的平行度，夹持规则矩形工件时可以保证工件的定位基准与钳身基准一致，减少装夹找正的时间。钳身整体采用铸铁类材质的结构设计思路，基座部分的壁厚经过合理分配，在保证整体刚性的前提下控制了整体重量，既可以满足夹紧过程中的刚性需求，避免夹持受力后钳身出现形变影响夹持精度，也不会因为重量过大导致工位搬运、安装调整不便。在实际应用场景中，这类虎钳除了用于机加工工序的工件装夹，也可用于钳工划线、工件修磨、小型部件装配等工序，夹持范围可覆盖常规小型零件的尺寸需求，活动钳身的最大行程可以满足多数同规格工件的装夹跨度要求，

　　不需要频繁调整虎钳在工作台的安装位置。设计过程中对螺杆的支撑结构做了优化，螺杆与固定钳身的连接位置设置了耐磨衬套，减少螺杆转动过程中的磨损，延长工装的使用寿命，同时螺杆的端部设置了限位结构，避免进给过程中活动钳身从钳身导轨上脱出，消除操作过程中的安全隐患。钳身的排屑空间做了预留，固定钳身的导轨下方留有足够的空隙，加工过程中产生的切屑可以顺着空隙排出，不会堆积在导轨配合面内导致活动钳身进给卡滞，日常维护只需要定期清理切屑、在导轨和螺纹副位置涂抹润滑脂即可，维护成本极低。从安装尺寸边界来看，虎钳的整体长度、宽度、高度尺寸都适配常规小型加工设备的工作台空间，安装孔的间距符合通用工装的安装尺寸标准，可以直接替换同规格的老旧虎钳，不需要对工作台进行额外的打孔改造，降低了工位的改造成本。夹持力的大小完全由操作人员手动控制，针对薄壁类、易变形工件，操作人员可以灵活控制夹紧力度，避免动力夹具夹紧力过大导致工件变形的问题，这也是手动虎钳在精密小件加工场景中始终无法被完全替代的核心原因。整体结构没有复杂的传动部件，所有零件都采用常规机械加工工艺即可生产，零件的互换性强，后期使用过程中如果出现螺纹磨损、钳口磨损等问题，只需要更换对应零件即可，不需要整体报废，进一步降低了全生命周期的使用成本。
