内齿圈外页平面结构三维设计

项目分类:齿轮 发布时间:2022-05-03 ID:617330
  • 内齿圈外页平面结构三维设计

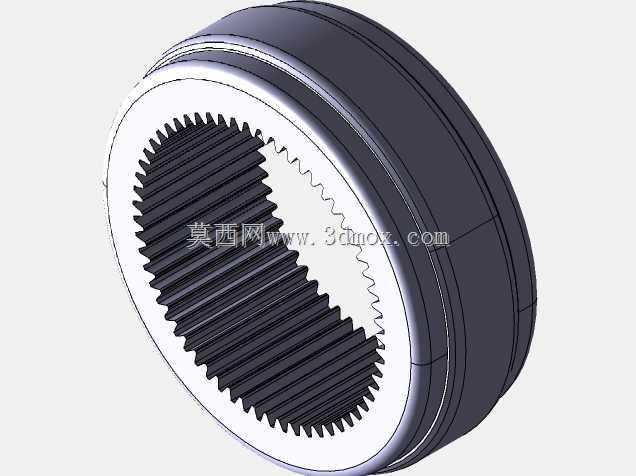

  在行星齿轮传动系统、谐波减速机构以及大扭矩回转支承的配套结构中,这类带内齿结构的环形零件是动力传递路径上的核心啮合部件,日常接触的风电变桨回转驱动、工程机械回转机构、重载行星减速机的内部,都能见到同结构零件的应用,它的加工精度、形位公差直接决定整套传动副的啮合侧隙、传动效率与运行寿命。从结构上看,该零件为环形薄壁类回转零件,外圆为多层阶梯式圆柱面,不同阶梯段分别承担安装定位、密封配合、轴向限位的功能,最外侧的环形端面预留有均匀分布的连接孔位,可通过紧固件与相邻的壳体、端盖或者回转支撑座实现刚性连接,安装时需保证外圆定位面与安装基座的配合公差控制在过渡配合区间,避免过盈量过大导致内齿圈变形引发齿形精度超差,

  或是间隙过大引发传动过程中的径向窜动。内孔区域加工有连续的渐开线内齿形,齿向沿零件轴向贯通,齿形参数经过变位修正,可与配套的外齿轮、行星轮或者柔轮形成稳定啮合,齿面的粗糙度、齿向公差、齿形累积误差是设计时需要重点管控的指标,建模过程中需要先通过齿廓方程生成单齿的渐开线齿形,再通过圆周阵列完成全齿建模,同时要注意齿根位置的圆角过渡,避免应力集中导致重载工况下齿根断裂。设计这类零件时,首先要根据整套传动系统的额定输入扭矩、传动比、安装空间边界确定齿圈的分度圆直径、齿宽、模数等核心参数,再结合配套的安装接口确定外圆各阶梯段的直径、轴向长度以及连接孔的分布圆直径、孔径与数量,建模过程中需要同步考虑加工工艺的可行性:

  外圆的阶梯结构要适配车床的走刀路径,内齿的加工要预留插齿或者拉齿的工艺退刀空间,端面的连接孔要标注清楚位置度公差,保证装配时紧固件可以顺利穿入。在实际设备运行过程中,该零件既可以作为固定齿圈,让行星轮围绕中心轮公转实现减速传动,也可以作为输出齿圈,将行星架传递的动力通过内齿啮合输出到外接负载,不同的应用场景下,零件的材料选择、热处理工艺也会有对应调整:重载工况下多选用合金结构钢,齿面做渗碳淬火处理提升接触疲劳强度,轻载高精度场景下也可选用轴承钢或者铝合金加工,部分低载荷的民用设备中还会采用工程塑料注塑成型降低成本。建模时需要注意区分不同功能面的建模精度要求:配合定位面、齿形啮合面的建模公差要控制在微米级,非配合的外表面、

  倒角区域可适当放宽精度要求提升建模效率,同时要在模型中预留出密封件的安装槽位,避免后期装配时出现密封件无安装空间的问题,另外要注意内齿圈的薄壁特性,建模时需要校核壁厚的均匀性,避免热处理或者压装过程中因为壁厚不均导致零件变形,影响最终的传动精度。
