汽车传动用差速齿轮箱结构设计

项目分类:齿轮 发布时间:2022-05-03 ID:617448
  • 汽车传动用差速齿轮箱结构设计
  • 汽车传动用差速齿轮箱结构设计
  • 汽车传动用差速齿轮箱结构设计
  • 汽车传动用差速齿轮箱结构设计
  • 汽车传动用差速齿轮箱结构设计
  • 汽车传动用差速齿轮箱结构设计

  在四轮乘用车辆的底盘传动系统布局中,差速齿轮箱是连接主减速器与两侧驱动轮的核心传动部件,日常行驶过程中,车辆转弯、经过起伏不平路面时,两侧驱动轮的实际滚动半径会随行驶轨迹产生差值,若两侧车轮刚性同轴连接,会出现轮胎拖滑、传动部件过载、转向阻力过大等问题,差速齿轮箱的核心作用就是在向两侧驱动轮传递动力的同时,允许两侧车轮以不同转速旋转,保证车轮与地面始终处于纯滚动状态,降低轮胎磨损与传动系统的附加载荷。

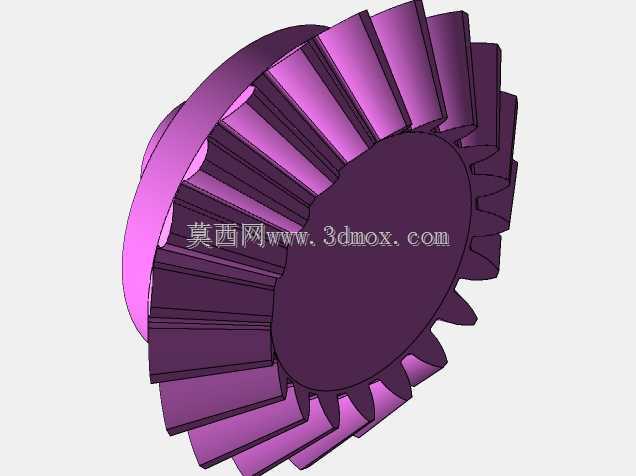

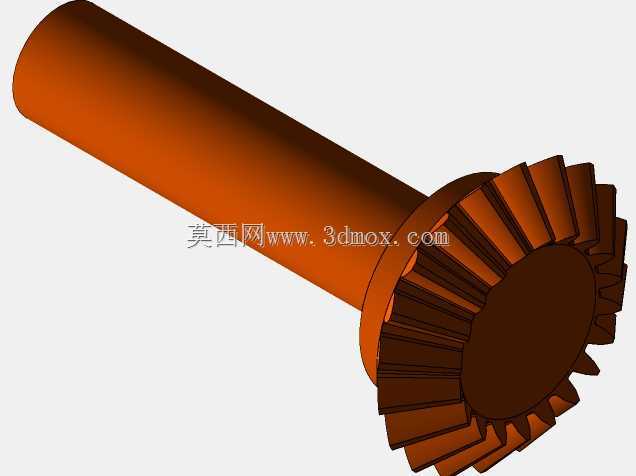

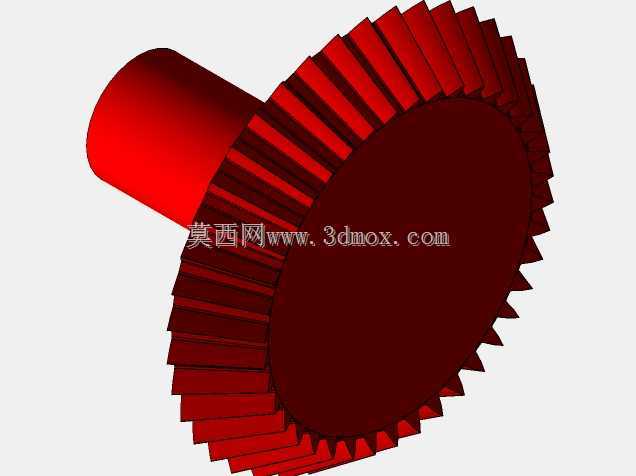

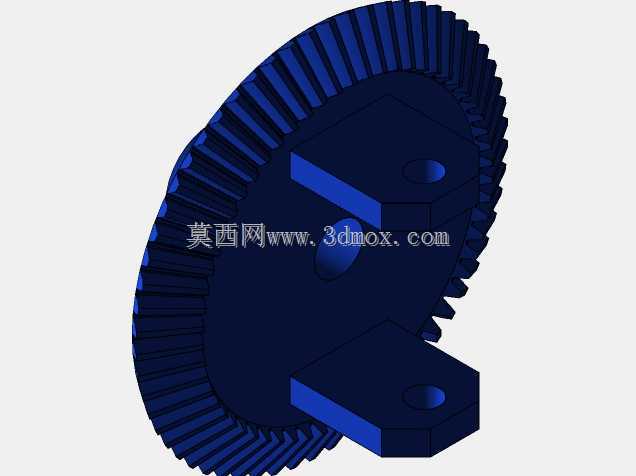

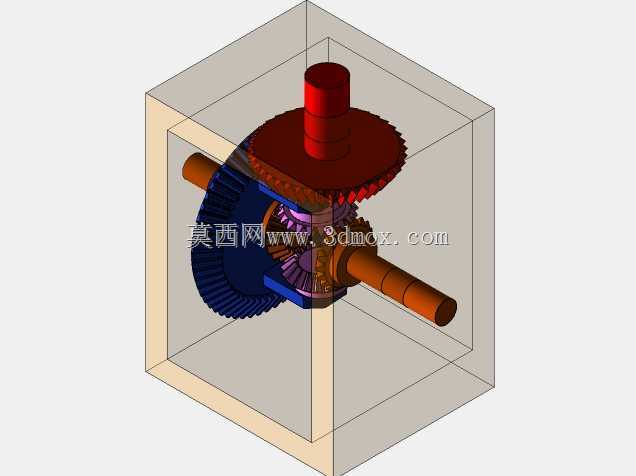

  这套差速齿轮箱的结构采用对称式锥齿轮差速布局,核心组成包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、主减速从动锥齿轮,所有传动部件均封装在方形箱体内,箱体作为承载基体,既为内部齿轮啮合提供封闭的润滑空间,也预留了与主减速器壳体、驱动桥壳连接的安装定位面。设计过程中首先匹配主减速从动锥齿轮的安装位置,将其与差速器壳通过螺栓刚性连接,动力从主减速主动锥齿轮输入后,带动差速器壳整体旋转,十字行星齿轮轴随差速器壳同步转动,行星齿轮既可以随十字轴绕半轴轴线做公转,也可以绕十字轴自身轴线做自转。当车辆直线行驶时,两侧驱动轮行驶阻力一致,行星齿轮仅随差速器壳公转,不自转,两侧半轴齿轮转速与差速器壳转速完全相同,动力均匀分配给两侧半轴;当车辆转弯时,内侧车轮行驶阻力增大,行星齿轮产生自转,内侧半轴齿轮转速降低,外侧半轴齿轮转速升高,两侧车轮转速差恰好抵消转弯时的行驶轨迹差,保证行驶平顺性。

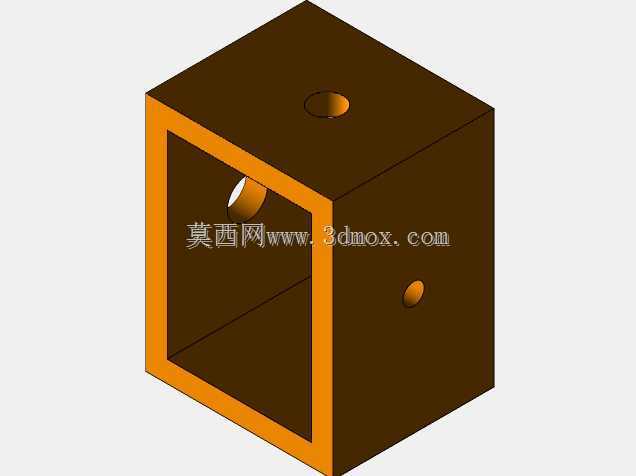

  从安装边界来看,箱体采用立方型封闭结构,输入轴垂直布置于箱体顶部,与主减速主动锥齿轮连接,两侧半轴沿水平方向同轴伸出箱体,预留的半轴连接花键尺寸匹配常规乘用车辆的半轴规格,箱体侧壁预留的安装凸台可直接固定在驱动桥壳的安装位上,整体安装尺寸适配前置后驱、四驱车型的后驱动桥布局空间,不会与周边的悬架部件、制动管路产生运动干涉。齿轮参数设计阶段,行星齿轮与半轴齿轮的啮合模数、压力角完全匹配,齿面进行了等强度修形,保证在大扭矩传递工况下齿面接触应力均匀,避免偏载导致的齿面点蚀、断齿问题;十字行星齿轮轴与差速器壳的配合采用过渡配合加定位销固定,避免大扭矩冲击下轴体窜动,行星齿轮内孔与十字轴之间预留了合理的配合间隙,保证自转动作灵活无卡滞,同时适配润滑油脂的流动空间,减少转动过程中的摩擦磨损。

  实际应用场景中,这类差速齿轮箱除了常规乘用车辆,也可适配轻型载货车辆、低速工程车辆的驱动桥传动系统,在非铺装路面行驶时,差速机构的扭矩自适应分配特性可以减少单侧车轮打滑时的动力损失,提升车辆的通过性能。设计过程中充分考虑了装配工艺性,箱体采用上下剖分结构,装配时可先将差速器内部齿轮组件预装在差速器壳内,再整体装入下半箱体,最后扣合上半箱体完成密封,装配工序简单,后期维护拆解也十分便捷,无需破坏周边连接部件即可完成内部齿轮的检查与更换。齿轮啮合间隙的调整通过差速器壳两侧的调整垫片实现,可根据实际装配公差灵活调整垫片厚度,保证主减速锥齿轮、差速齿轮的啮合间隙处于合理区间,降低传动过程中的冲击噪音,提升传动效率。
