橄榄形导流集液斗结构设计

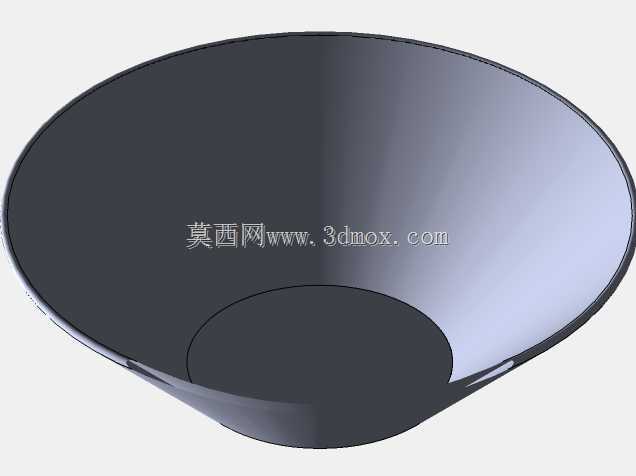

　　在流体输送、散料归集、传感检测配套的工位中，这类敞口收束结构的应用覆盖了从液态介质导流、颗粒物料归集到检测端信号汇聚的多个场景，很多人在做配套结构选型时容易忽略这类构件的曲面过渡合理性，最终导致介质挂壁、流道堵塞、归集效率不足的问题，反而影响整套传感检测或物料输送系统的运行稳定性。从结构形态来看，该构件采用大口径敞口逐步收束至小直径平底的设计，整体曲面为平滑过渡的类圆锥弧面，没有突兀的折角与接缝，这种设计首先解决的是介质流动过程中的阻力问题——当液态介质从敞口区域进入构件内部时，平滑的弧面会引导介质顺着壁面逐步向底部中心汇聚，不会在折角位置形成涡流或者滞留区，对于需要配合流量传感器、液位传感器做介质归集检测的工位来说，这种无滞留的结构能有效避免残留介质对检测精度的干扰，也能减少不同批次介质之间的交叉污染。

　　设计过程中首先要明确的是安装边界，这类构件的敞口边缘需要做翻边处理，翻边宽度根据配套的安装法兰或者固定支架的尺寸确定，通常翻边平面的平面度公差要控制在0.2mm以内，保证和上方对接的设备出料口密封贴合，不会出现漏液、撒料的问题；底部的平底区域需要预留和下游管路或者检测腔体对接的接口，接口的同轴度要和整个构件的中心轴线保持一致，偏差不能超过0.15mm，否则介质下落时会偏流，冲击下游管路的侧壁，长期运行会造成局部磨损，也会影响流量类传感器的检测准确性。曲面部分的壁厚选择要结合实际输送的介质特性调整，如果是输送有一定腐蚀性的液态介质，壁厚要适当增加，同时内壁要做抛光处理，降低表面粗糙度，减少介质挂壁的概率；如果是归集轻质颗粒散料，壁厚可以适当减薄，但要在曲面外侧增加环形加强筋，避免物料长期冲击造成壁面变形。

　　从实际使用场景来看，这类结构在自动化检测工位的应用占比不低，比如在视觉检测配套的散料排序工位，大敞口可以承接上游振动盘输出的零散工件，顺着弧面滑落到下方的检测定位槽中，平滑的曲面不会刮伤工件表面，也不会出现工件卡滞在折角位置的情况；在液体流量校准的工位中，这类集液斗可以将上方不同管路流出的校准液全部归集到下方的标准量器中，弧面的倾斜角度经过反复调整，保证液体不会在壁面残留，确保校准计量的准确性。设计时还要考虑构件的安装固定方式，通常是在敞口翻边的位置均匀布置3到4个安装孔，安装孔的位置要避开曲面的应力集中区，固定时采用平垫加弹垫的组合，避免长期受介质冲击出现螺栓松动的问题；如果是用于有振动的工位，还要在翻边和对接设备之间加装橡胶减震垫，减少振动传递造成的构件移位。

　　很多新手在做这类结构建模时容易犯的错误是直接用直圆锥面做过渡，忽略了敞口位置和收束位置的曲率变化，实际生产出来的构件会在敞口边缘位置出现流速突变，反而容易造成液体飞溅或者物料弹出；正确的建模思路是先确定敞口直径、底部直径、整体高度三个核心尺寸，再通过样条曲线调整曲面的曲率，让靠近敞口位置的曲面斜率更缓，靠近底部的位置斜率适当加大，这样介质进入时不会因为坡度太陡产生飞溅，靠近底部时流速适当加快，不会在壁面形成残留。另外底部平底区域和曲面的衔接位置要做圆角过渡，圆角半径根据整体尺寸确定，不能做成直角衔接，否则直角位置会长期积存介质或者物料，时间长了会发霉、结垢，影响整套设备的卫生等级或者检测精度。对于需要配合传感器使用的场景，还可以在曲面外侧预留传感器安装位，比如安装液位检测的光电传感器时，要在对应位置做平面处理，保证传感器探头和壁面贴合紧密，不会因为弧面的弧度造成检测信号偏差；如果是安装称重传感器，要在底部的支撑位置做加厚处理，保证受力均匀，避免长期受压出现底部变形。
