直升机主旋翼变距机构结构设计

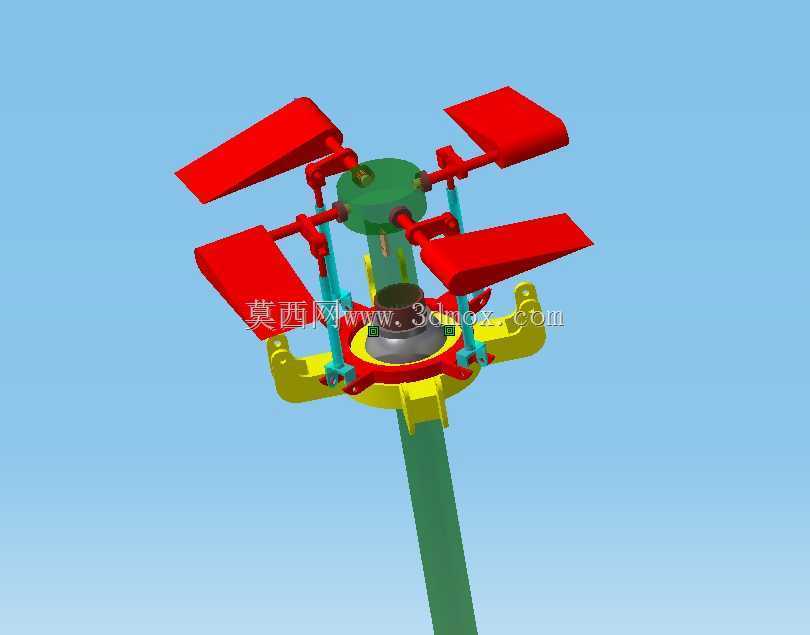

　　在通航直升机、工业级无人直升机的旋翼系统设计中，主旋翼头是直接决定飞行操控品质与升力输出效率的核心部件，这套结构完整还原了铰接式主旋翼的核心传动与变距逻辑，覆盖了从桨毂连接、变距拉杆传动到挥舞铰限位的全部关键结构，可直接用于旋翼系统的原理验证、结构选型参考以及装配干涉校验工作。

　　从实际应用场景来看，这类四桨叶铰接式旋翼结构多用于起飞重量在200kg-800kg区间的轻型有人直升机或大载重工业无人直升机，区别于跷跷板式两叶旋翼的结构局限，四叶铰接式布局在同等旋翼直径下能提供更均匀的升力分布，降低旋翼通过频率带来的机身振动，在农林植保、电力巡线、航空测绘这类需要长时间低空稳定飞行的作业场景中，能有效降低机载设备的振动冲击，同时提升恶劣气流条件下的飞行稳定性。

　　结构功能层面，这套模型完整呈现了主旋翼的三个核心运动维度的实现逻辑：首先是绕旋翼轴的整体旋转运动，动力从主减速器输出后通过中心主轴传递到桨毂主体，带动四组桨夹同步旋转产生升力；其次是变距运动，当总距或周期变距操纵输入通过自动倾斜器传递到变距拉杆时，拉杆会带动桨夹绕自身的水平轴线转动，改变每片桨叶的安装角，以此实现总升力调整或者飞行姿态的周期变距控制；第三是挥舞与摆振自由度，桨夹与桨毂之间的铰接结构允许桨叶在旋转过程中做小幅度的上下挥舞与前后摆振，以此抵消前飞状态下前行桨叶与后行桨叶的升力差，降低桨根处的交变载荷，避免结构出现疲劳失效。

　　设计思路上，这套结构采用了经典的星形件铰接布局，中心主轴采用变径设计，下端与主减速器输出端的连接段做了加粗处理，提升扭矩传递的刚度，上端与桨毂连接的位置设置了台阶定位面，保证桨毂安装的同轴度，避免高速旋转时出现偏心振动。四组变距拉杆采用等长设计，沿桨毂周向90度均匀分布，拉杆两端均采用球铰连接，既可以传递变距的推拉载荷，又能补偿桨叶挥舞、摆振时带来的位置偏移，避免运动卡滞。自动倾斜器的内环与主轴通过滑套连接，可沿主轴轴向上下移动同时随主轴同步旋转，外环不随机轴转动，通过操纵拉杆连接到舵机输出端，将舵机的直线运动转化为桨叶的周期变距输入。桨夹与桨叶的连接面设置了定位销孔与螺栓过孔，安装时可通过定位销快速确定桨叶的初始安装角，再通过螺栓完成夹紧固定，降低现场装配的调试难度。

　　外形尺寸与安装边界方面，这套旋翼结构的整体最大外径由四片桨叶的展长决定，模型中呈现的桨毂主体直径约为旋翼总直径的12%，变距拉杆的运动行程预留了±15度的桨距调整范围，满足从悬停到最大前飞速度的桨距调整需求。中心主轴下端的连接法兰采用标准的止口定位设计，止口直径与主减速器输出端的安装座尺寸匹配，法兰上的连接螺栓孔沿周向均匀分布，可直接与主流轻型直升机主减速器的输出端适配。安装时需要注意，自动倾斜器的内环滑套与主轴之间的配合间隙需控制在0.02mm-0.05mm区间，间隙过大会导致变距操纵出现迟滞，间隙过小则会在主轴受热膨胀时出现卡滞；变距拉杆两端的球铰需要预留足够的摆动角度，避免桨叶达到最大挥舞角时球铰出现运动死点；桨毂与主轴的连接螺母需要设置可靠的防松结构，通常采用开口销与止动垫片组合的方式，避免高速旋转时螺母松动引发结构失效。

　　在结构强度校核层面，这套模型的关键受力件均做了针对性的加强设计：桨夹根部与铰接轴的连接位置做了圆角过渡，降低应力集中系数，可承受桨叶旋转时产生的巨大离心力；变距拉杆采用空心杆设计，在保证推拉强度的前提下降低结构重量，减少旋翼系统的旋转惯量，提升操纵响应速度；挥舞铰的位置设置了阻尼块安装位，可安装粘弹阻尼器抑制桨叶的挥舞共振，避免地面共振或者空中共振的发生。对于结构设计从业者来说，这套模型可直接作为铰接式旋翼头的设计参考，通过调整桨叶数量、铰接点位置、变距拉杆长度等参数，可快速衍生出适配不同起飞重量直升机的旋翼结构方案，减少从零开始建模的重复工作量，同时可通过装配干涉检查提前发现结构设计中的运动冲突问题，缩短研发周期。
