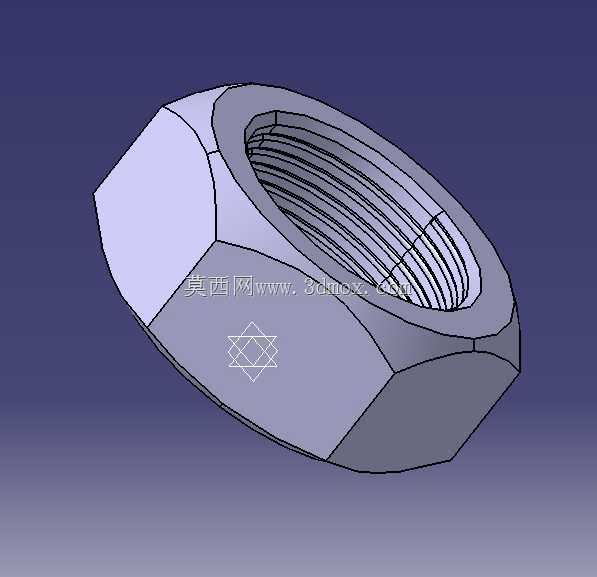

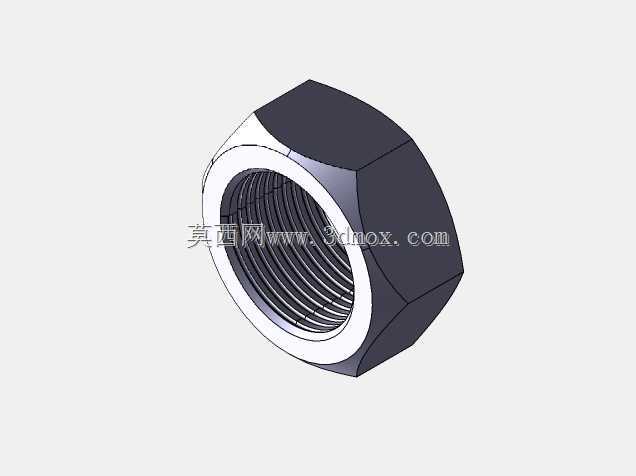

这个数模呈现的是一枚带内螺纹的六角锁紧螺母,外形沿用标准六角螺母的主体轮廓,但在端面和螺纹承载区域做了更偏防松与预紧稳定性的结构处理。实际设备中,这类零件常出现在振动较强、拆装空间有限或对螺纹副保持力有要求的位置,例如工装夹具的压紧螺杆、输送线调节机构、小型试验台架、传感器安装支架以及管路附近的螺纹连接点。它不是单纯依靠增加拧紧力矩来维持连接,而是通过螺母本体的几何形状、端面接触状态和内螺纹配合关系,使螺栓或螺柱在受交变载荷后仍能保持较稳定的轴向预紧力。
从外形看,零件外轮廓为六方结构,六方面之间的棱线清晰,适合用普通开口扳手、套筒或梅花扳手施加扭矩。六方尺寸的选取需要与配套螺栓规格相匹配,过小会导致扳手接触面积不足,过大则会占用相邻零件的安装空间。数模中六方面到螺纹轴线的距离、端部倒角以及端面过渡都被完整表达,设计时这些边界直接决定工具可达性。若螺母周围有墙板、支架折弯边或其他紧固件,应在装配环境中预留扳手摆动角度,不能只按螺纹孔位置进行平面布置。
内螺纹是该零件的核心特征。模型中螺纹牙型沿孔壁连续分布,旋合长度占据螺母轴向厚度的主要部分,能够与外螺纹形成多圈接触。工程选型时,螺纹规格、螺距和公差带需要与配对螺杆一致;在承受振动的场合,旋合圈数不宜过少,否则局部牙面应力集中明显,容易出现滑牙或预紧衰减。螺母端部的倒角用于引导螺杆进入,也可减少首圈螺纹因对中偏差造成的磕碰。对于需要频繁调整的机构,倒角和入口牙型的顺滑程度会直接影响装配手感与现场维护效率。
该结构的设计思路偏向在标准紧固件基础上提升连接可靠性。六角外形保证了通用性和工具适应性,内螺纹提供轴向连接与载荷传递,较厚的本体则提高螺纹承载能力和端面承压面积。安装时,螺母端面应与被连接件支撑面贴合,若支撑面本身倾斜或存在焊渣、毛刺,会使螺栓受到附加弯曲应力,即使螺母具备防松特征,也难以长期保持稳定。对于表面需要涂装或阳极处理的设备,还应注意涂层厚度对螺纹旋合和六方尺寸的影响,避免装配后期出现扭矩虚高或螺纹卡滞。
在三维建模阶段,这类零件不能只画一个光孔外加六角实体。内螺纹的大径、小径、牙距和起止位置都应按配合关系建立,至少在数模中体现真实旋合边界,以便在总装中检查螺杆穿入长度、螺母锁紧位置以及相邻零件干涉。端面与六方棱边的倒角虽然尺寸不大,但对加工和装配影响明显:倒角过小不利于去毛刺,倒角过大则会减少有效支撑面积。模型侧面保留的标识区域可用于批次、规格或品牌标记,实际加工中可采用压印、激光刻字或成型方式处理,但标识不应破坏六方面的扳手接触区。
从安装边界看,螺母的轴向厚度决定了它在螺杆上占据的位置,也决定螺纹末端露出长度是否合理。设计人员在布置连接时,应同时校核螺杆有效螺纹长度、被连接件总厚度、垫圈厚度以及螺母锁紧后的剩余牙数。若用于传感器支架等精密定位部位,还需考虑拧紧后支架位置是否发生微小偏移;若用于振动设备,建议结合平垫、弹垫或螺纹胶方案综合评估,而不是孤立判断单个螺母。该数模适合用于紧固件结构展示、装配干涉检查、工具空间校核以及机械连接方案沟通,能够较直观地反映六角锁紧螺母从外形到内螺纹的完整工程特征。
