螺旋盘绕式曲线钟形弹性构件设计

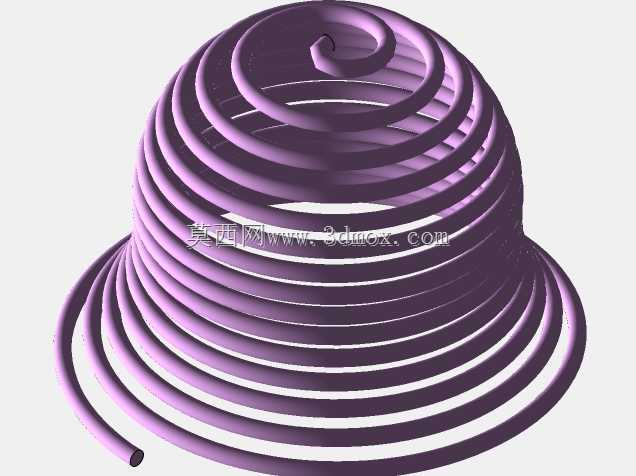

　　这类螺旋盘绕的钟形结构，在小载荷缓冲、精密隔振场景中有着不可替代的应用价值，很多人第一眼会把它当成普通的装饰性螺旋件，但实际在精密仪器的传感端、小型执行机构的复位单元里，这类变径螺旋结构的受力特性远优于等径圆柱螺旋件。从结构受力逻辑来看，常规圆柱螺旋弹簧在受压时，各圈的刚度是恒定的，当载荷出现非线性波动时，容易出现共振或者刚度突变的问题，而钟形的变径盘绕设计，从底部大圈径到顶部小圈径是连续平滑过渡的，受压过程中圈径大的部位会先发生接触并逐步并圈，整体刚度会随着压缩量的增加呈现渐进式提升，刚好匹配精密传感场景下小载荷软接触、大载荷硬支撑的受力需求。

　　设计这类结构的时候，首先要确定的是底部安装边界的圈径尺寸，要和安装基座的定位槽完全匹配，底部最外圈的端面需要做平切处理，保证安装后整个构件的垂直度偏差控制在0.1mm以内，避免受压时出现侧向滑移。螺旋线的生成不能直接用普通的等距螺旋线命令，需要先建立钟形的基准曲面，曲面的母线是一段平滑的圆弧过渡曲线，从底部的水平安装边向上逐步收窄到顶部的小圈收尾端，再让螺旋线沿着这个基准曲面进行盘绕，每一圈的螺距需要根据刚度需求做渐变调整，底部大圈径的位置螺距稍大，给初始压缩留出足够的变形空间，越靠近顶部小圈径的位置螺距逐步收小，避免顶部圈在小变形下就出现并圈卡死的问题。

　　从实际应用场景来看，这类结构常被用在精密压力传感器的过载保护端，当被测压力超过额定阈值时，这个钟形螺旋构件会先产生渐进式变形，吸收多余的冲击载荷，避免传感器的核心敏感元件被硬冲击损坏；在小型自动化设备的定位缓冲工位，它也可以作为终端缓冲件使用，相比等径弹簧，它不会在压缩到极限位置时出现刚度跳变，能让运动机构的停止过程更平缓，减少定位冲击带来的精度偏差。还有部分声学振动测试的工装里，会用这类结构作为隔振支撑，利用它变刚度的特性，避开常规工装的固有共振频率点，提升测试数据的准确性。

　　建模过程中需要重点关注螺旋线材的截面直径选择，线材直径直接决定了整体的承载能力，过粗的线材会让整体刚度过大，失去小载荷下的缓冲能力，过细的线材则容易在反复压缩后出现塑性变形，疲劳寿命达不到使用要求。螺旋收尾的两端都要做圆滑的收头处理，不能出现尖锐的断口，避免安装和使用过程中出现应力集中，导致端部断裂。另外整个螺旋圈之间的间隙要均匀分布，自由状态下不能出现圈与圈的提前接触，否则会破坏预设的变刚度特性，实际建模完成后可以做简单的干涉检查，确认每一圈在自由状态下的间隙偏差不超过0.05mm，保证受力变形过程的线性过渡符合设计预期。

　　安装尺寸方面，这类构件的高度方向需要预留15%-20%的预压缩量，不能在完全自由的状态下直接承载，否则初始受力阶段容易出现侧向歪斜；底部安装面的定位凸台高度不能超过最下一圈线材的半径，避免凸台和第二圈螺旋线发生运动干涉。顶部的小圈端通常会和传感元件的顶杆接触，接触位置需要做小平面的压平处理，保证顶杆的作用力能垂直传递到螺旋结构的中心线上，不会产生偏载力矩。很多新手在设计这类结构时，容易直接套用普通弹簧的参数计算公式，忽略了变径带来的刚度变化，实际加工前最好通过有限元仿真做简单的受力验证，确认不同压缩量下的刚度曲线符合使用场景的需求，避免加工完成后出现刚度不匹配的问题。
