手推车缓冲减震支撑结构设计

　　在短途物料转运的手推车作业场景中，路面颠簸带来的冲击载荷会直接传递至车架与所载物料，不仅容易造成易碎货品破损，长期交变载荷还会加速车架焊缝疲劳开裂，这类减震支撑结构正是为解决该类痛点设计。从实际使用场景来看，该结构适配厂区周转手推车、仓储物流手推运料车、小型户外作业手推工具车等多种低速行走载具，安装位置处于车架承载平台与行走轮组的连接部位，可直接替代原有刚性连接支座，无需对车架主体结构做大规模改动，适配性较强。

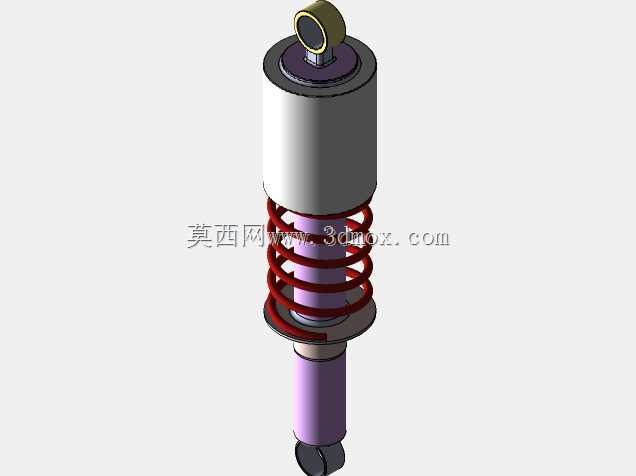

　　功能层面，该结构采用螺旋弹簧与阻尼芯轴同轴布置的方案，区别于单一弹簧仅能蓄能无法快速耗散冲击能量的缺陷，阻尼段可将路面传递的竖向冲击动能通过内部粘性阻尼介质的摩擦作用转化为热能耗散，避免弹簧反复弹跳造成的载物台晃动。顶部的铰接吊环结构可适配安装面的小角度偏转，当手推车经过不平整路面出现轮组单侧抬升时，铰接结构可允许减震器随轮组姿态小幅摆动，避免连接部位出现附加弯曲应力，降低连接螺栓断裂的风险。底部的活塞杆伸出端设置有限位挡圈，可限制弹簧的最大压缩行程，防止冲击载荷过大时弹簧并圈造成刚性碰撞，同时也能避免活塞杆超行程脱出。

　　设计过程中首先明确了手推车的常规承载边界，按照单轮承载150kg的工况做载荷匹配，弹簧的线刚度经过反复校核，既保证空载时不会因为刚度过大导致减震效果缺失，也能保证满载时弹簧压缩量处于合理区间，不会出现触底情况。阻尼力的匹配则参考了手推车的常规推行速度，一般厂区内手推作业速度不超过1.5m/s，阻尼值设定为可在单次冲击后1-2个周期内平息弹跳，不会出现持续余震影响推行稳定性。外形尺寸方面，整体结构的外径控制在80mm以内，总行程预留30mm的压缩量，安装时顶部吊环通过销轴与车架支座连接，底部活塞杆端与轮架连接，安装边界仅需要在车架对应位置预留两个间距适配的销轴安装孔即可，不需要额外增加复杂的安装附件。

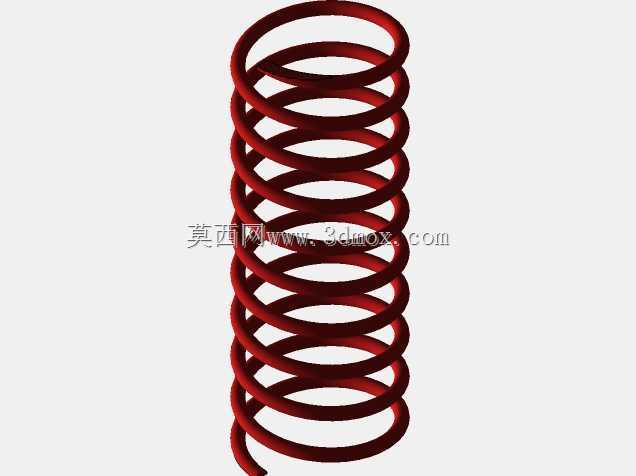

　　从结构细节来看，外部的螺旋弹簧采用两端磨平的端部结构，保证弹簧受压时端面与上下支撑座完全贴合，不会出现偏载导致的弹簧侧弯；外筒表面做了防锈处理，可适应厂区多粉尘、偶尔遇水的作业环境，活塞杆表面做了硬化处理，降低长期往复运动带来的表面磨损，避免阻尼介质泄漏。上下支撑座的边缘做了翻边结构，可对弹簧起到径向限位作用，即使弹簧出现小幅径向偏移也不会脱出支撑位。日常维护时仅需要定期检查铰接部位的销轴磨损情况、活塞杆表面是否有磕碰损伤即可，不需要频繁拆解维护，适配手推车这类低成本运维的作业载具需求。

　　在实际选型适配时，可根据手推车的额定载重量调整弹簧刚度参数，该结构的安装接口尺寸保持通用化，仅更换不同线径的弹簧即可适配200kg到500kg的不同整车承载需求，不需要改动其余结构件，可大幅降低衍生型号的设计与制造成本。相较于橡胶减震块的方案，该弹簧阻尼结构的耐老化性能更好，不会因为长期受载出现橡胶蠕变变硬、减震效果衰减的问题，使用寿命可覆盖手推车的全服役周期，综合使用成本更低。
