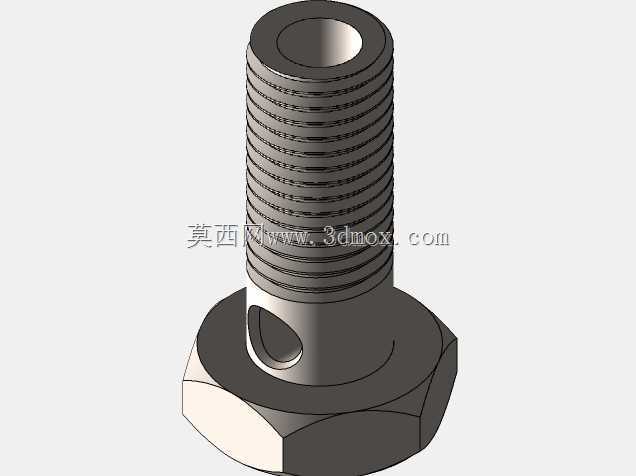

汽车制动系统用M12X1.5外六角空心螺栓

　　在乘用车、商用车的液压制动回路搭建中，这类带侧通油孔的外六角空心螺栓是制动硬管、软管与制动卡钳、制动分泵连接的核心承压连接件，区别于普通实心紧固螺栓，它同时承担管路紧固、压力油液导通两个核心功能，设计阶段需要同时兼顾螺纹连接强度、通油流道面积、密封面压合可靠性三个核心指标。

　　从结构设计逻辑来看，这款螺栓采用标准M12X1.5细牙螺纹，细牙螺距的选型本身就是为了适配液压系统的密封需求，更小的螺距可以提升螺纹副的自锁性能，同时降低螺纹旋合过程中对密封件的剪切损伤，螺纹段长度匹配常规制动卡钳安装凸台的厚度，预留足够的旋合深度保证连接强度，避免制动管路受振动冲击时出现螺纹滑牙、连接松脱的问题。螺栓头部采用标准外六角结构，对边尺寸符合常规开口扳手、套筒的通用尺寸规范，现场装配时不需要定制专用工装，普通机修工具即可完成额定扭矩下的紧固作业，头部下端面加工有高精度的密封压合平面，平面度、粗糙度控制在液压密封要求范围内，装配时配合铜垫圈或者组合密封垫圈，即可在10MPa以上的制动液工作压力下实现无泄漏密封。

　　螺栓中心加工有轴向通油孔，在头部下方的光杆位置加工有径向的侧通油孔，轴向孔与径向孔垂直贯通，形成液压油的导通流道，流道直径经过流量校核，能够满足制动过程中制动液快速输送的通流需求，不会因为通流面积不足导致制动响应滞后，孔道边缘全部做了倒钝去毛刺处理，避免装配过程中毛刺脱落进入制动回路，堵塞制动分泵的精密油道造成制动失效。侧孔的位置设置在密封压合面的内侧，当螺栓拧紧到位后，侧孔完全处于密封垫圈的包覆范围内，制动液从管路进入螺栓中心孔后，可通过侧孔直接进入制动卡钳的油缸腔室，整个导通路径没有多余的节流结构，压力损失控制在极低水平。

　　从安装边界来看，这款螺栓的轴向总长度、头部厚度、光杆段直径都严格匹配制动系统的安装空间，六角头部的回转半径不会和周边的悬架部件、轮毂防尘罩产生运动干涉，装配时螺栓穿过制动管路的接头吊耳，旋入卡钳本体的螺纹孔后，拧紧到整车规定的扭矩值，即可同时实现管路的机械固定与液压回路的密封连通，不需要额外的管接头转接，减少了整个制动回路的潜在泄漏点。在实际使用场景中，这类螺栓除了应用在盘式制动的卡钳连接位置，也可用于离合器液压操纵系统的管路连接、液压助力系统的油路连接，只要是中低压液压回路需要同时实现紧固与通油的安装位置，这类结构的空心螺栓都能适配。

　　建模过程中需要重点关注几个关键尺寸的公差匹配：一是螺纹的中径公差，必须符合普通螺纹中等精度公差要求，保证和不同厂家生产的对应规格螺纹孔都能顺畅旋合，不会出现过紧滑牙或者过松泄漏的问题；二是密封端面的垂直度公差，端面相对于螺纹轴线的垂直度偏差必须控制在允许范围内，否则拧紧后密封垫圈压合不均匀，高压下容易出现渗漏；三是通油孔的位置度，径向侧孔的轴线必须和螺栓轴线垂直相交，避免孔道偏斜导致通流面积不足，同时孔口的倒角尺寸要控制合理，过大的倒角会减小密封面的有效压合宽度，过小的倒角会残留加工毛刺。另外螺栓的棱角位置都做了微小的倒圆处理，既可以避免热处理过程中的应力集中，提升螺栓的疲劳强度，应对车辆行驶过程中的持续振动冲击，也能避免装配过程中尖锐棱角划伤操作人员、损坏密封胶圈。
