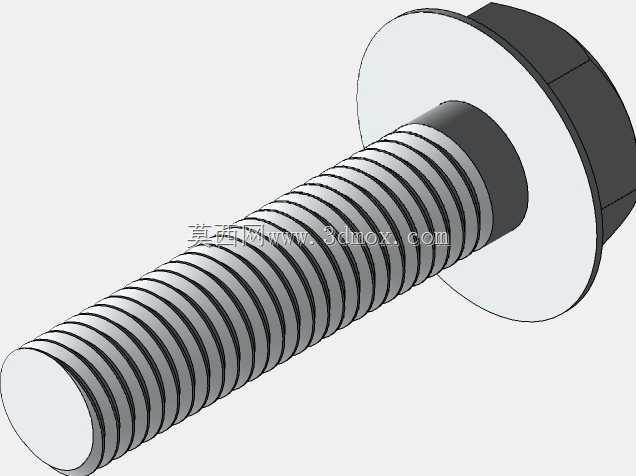

带法兰盘六角头外螺纹紧固连接件

　　在商用车底盘车架装配、重型机械设备机架拼接、大跨度钣金构件连接的场景里，经常会遇到安装孔位存在公差偏移、被连接件表面平整度不足、需要分散接触面压应力的工况，这时候普通六角头螺栓搭配平垫圈的组合往往会出现垫圈移位、压痕过深、锁紧力分布不均的问题，带一体法兰面的六角头螺栓就是针对这类痛点开发的紧固方案。这类连接件的核心设计思路是把原本需要单独配套的平垫圈和六角螺栓本体做成一体化结构，法兰盘的下表面直接作为承压接触面，省去了人工套装垫圈的工序，也从根源上避免了装配过程中垫圈漏装、错装、偏位的问题，在流水线批量装配作业中能有效提升工位装配效率，减少因紧固件配套失误带来的返工。从功能特性上看，法兰盘的外径通常比六角头的对边尺寸更大，

　　接触面积是普通六角头承压面的2-3倍，当施加规定扭矩锁紧时，单位面积的压应力会被大幅分散，不会在铝合金薄板、工程塑料件、涂层钣金这类低强度被连接件表面压出凹陷，也能适配比标准螺纹孔大1-2mm的超差安装孔，在旧设备维修、现场改制装配的场景中，遇到孔位错位、孔径超差的情况时，不需要重新扩孔或者补焊重新钻孔，直接使用这类法兰面螺栓就能完成可靠锁紧。部分规格的法兰面下沿还会加工出同心圆状的锯齿防滑齿，当螺栓被拧紧后，锯齿会轻微嵌入被连接件的表面，在振动工况下能提供额外的防松阻力，不需要额外搭配弹簧垫圈或者防松垫片，就能满足商用车行驶、重型设备冲压作业这类持续振动场景的锁紧要求，不会因为长期振动出现螺纹回松、连接件脱落的故障。

　　从外形尺寸与安装边界来看，这类螺栓的六角头尺寸和同规格普通六角螺栓保持一致，通用普通的开口扳手、套筒工具就能完成拧紧作业，不需要配备特殊规格的工装工具，现场装配的工具适配性很强；法兰盘的厚度根据螺纹规格不同做了对应匹配，M8以下小规格的法兰厚度在1.5-2mm，M10-M16常用规格的法兰厚度在2-3.5mm，既保证法兰盘有足够的刚性不会在锁紧时发生翘曲变形，也不会因为法兰过厚占用过多的轴向安装空间，在空间紧凑的安装位里，不需要额外预留垫圈的厚度空间，能有效压缩整体连接结构的尺寸。建模过程中需要注意几个核心尺寸的精度控制：首先是外螺纹的大径、中径、小径参数要符合公制螺纹的公差标准，螺纹收尾的退刀槽长度要控制在1-2个螺距范围内，

　　避免螺纹拧到底后出现干涉；其次是法兰盘和螺杆过渡的圆角要做R0.5-R1的圆弧处理，避免应力集中，在承受交变拉压载荷的时候，过渡位置不会因为应力集中出现断裂失效；六角头和法兰盘的结合面要做平整处理，保证扳手拧紧时的接触面贴合，不会出现打滑。在实际选型应用中，要根据被连接件的材质、工况载荷、安装空间来选择对应规格：如果是连接1.5mm以下的薄钣金件，要选择法兰面无锯齿的光面款式，避免锯齿压穿钣金表面破坏防腐涂层；如果是用在振动强烈的动力设备、行走机构上，优先选择带锯齿的法兰面款式，配合螺纹锁固胶能达到更好的防松效果；如果安装位置的沉孔尺寸有限，要提前核对法兰盘的外径尺寸，避免法兰盘无法沉入沉孔导致锁紧不到位。这类紧固件的受力特性和普通螺栓有一定区别，因为承压面更大，相同拧紧扭矩下产生的轴向预紧力会比普通螺栓搭配平垫圈的组合高10%-15%，在设定扭矩枪的扭矩参数时，要根据法兰面的摩擦系数做对应调整，避免预紧力过大导致螺纹滑牙或者被连接件被压溃。
