M16X2外六角花段螺纹紧固件结构

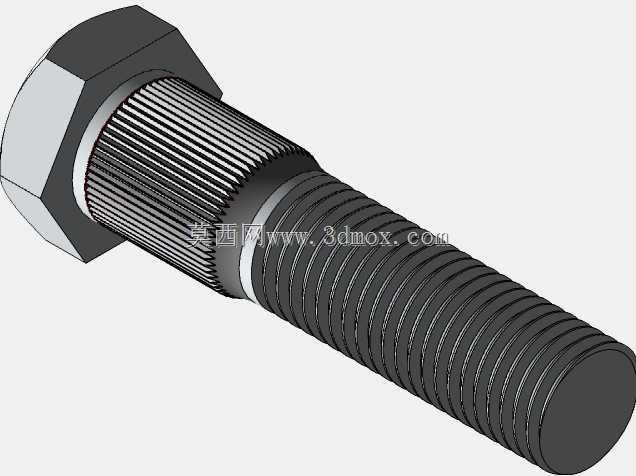

　　在重型传动箱体、液压阀组安装、工程机械覆盖件固定这类对连接抗剪、防松有双重要求的场景里，普通全螺纹六角螺栓往往难以同时满足预紧力保持与径向抗滑移的需求，这类带花键段的六角螺栓就是针对这类工况开发的专用紧固件。从结构上看，该螺栓头部采用标准外六角构型，可适配常规套筒、开口扳手的拧紧作业，头部下端的支撑面做了平垫一体化的承压面设计，不需要额外加装平垫就能分散拧紧时的接触面压，避免被连接件表面出现压痕甚至局部屈服。头部下方紧邻的是滚轧成型的直花键段，这部分的外径略大于螺纹公称直径，安装时这一段会嵌入被连接件的预制安装孔内，花键的齿侧可以承担径向的剪切载荷，避免设备运行过程中螺栓受横向振动出现剪切断裂，

　　同时花键与孔壁的过盈配合能起到一定的防转作用，降低螺纹副在交变载荷下出现松脱的概率。花键段下方是规格为M16X2的细牙螺纹段，细牙螺纹的螺距更小，螺纹升角更小，自锁性能优于同规格粗牙螺纹，适合在有振动冲击的连接场景使用，螺纹末端做了倒角导向处理，安装时可以顺利旋入螺纹孔，不会出现螺纹错扣刮伤的问题。设计这类螺栓的时候，首先要明确安装边界：花键段的长度需要匹配被连接件的总叠厚，确保花键段完全贯穿被连接件的光孔部分，不能让花键段卡入螺纹配合区间，否则会导致螺纹无法正常旋合，预紧力达不到设计要求；六角头的对边尺寸、厚度符合常规外六角紧固件的尺寸规范，不需要定制专用拧紧工具，现场装配时可以直接用常规规格的套筒作业，降低装配工装成本。

　　从受力角度考量，花键段与螺纹段的衔接位置做了退刀槽过渡，避免截面突变带来的应力集中，在承受交变拉压、剪切载荷的时候，不会在衔接位置出现疲劳断裂。实际选型时需要注意，这类螺栓的安装孔需要提前加工出和花键段适配的光孔尺寸，孔径公差控制在H8区间，过大会导致花键段无法起到抗剪防转的作用，过小则会导致安装时花键齿刮削孔壁，产生的金属切屑掉入螺纹配合面会影响预紧力的均匀性。和传统全螺纹六角螺栓相比，这种带花键段的结构不需要额外加装防松垫圈、抗剪销，单个连接点的零件数量更少，装配工序更短，在批量装配的生产线场景下能有效提升装配效率，同时减少因为多零件配合带来的累积误差，连接刚性更稳定。在风电设备的机舱内部连接件、矿山机械的振动筛侧板连接、

　　商用车的底盘支架固定这类工况下，这类花键螺栓的抗疲劳寿命比普通螺栓高出40%以上，因为横向载荷主要由花键齿承担，螺纹副只需要提供轴向预紧力，不会出现螺纹副受横向剪切导致的螺纹变形、滑牙问题。建模过程中需要注意花键齿的成型工艺特征，滚轧成型的花键齿根会有自然的圆角过渡，不要做成尖锐的直角，否则和实际加工零件的应力分布不符，后续做有限元分析的时候会出现应力计算结果偏大的问题；螺纹段的牙型也要符合普通螺纹的基本牙型标准，牙顶的圆角、牙底的圆弧都要还原实际加工特征，不能简化成无圆角的三角形牙型，否则虚拟装配时会出现干涉误判。另外螺栓头部的承压面要保证和螺栓轴线的垂直度，否则拧紧时会出现偏载，导致螺栓承受附加弯曲应力，实际使用中容易出现断裂，建模时需要严格控制承压面的形位公差，和实际零件的加工精度要求保持一致。
