M12细牙法兰六角锁紧连接螺母

　　在各类机电设备装配、工装夹具搭建、钣金结构连接场景中，法兰六角螺母是出现频率极高的紧固连接件，这款M12×1.75规格的法兰面六角螺母，针对常规平垫搭配螺母安装时的载荷分散不足、平垫移位、安装效率偏低等问题做了结构整合设计。从实际使用场景来看，这类螺母常被用在汽车底盘副车架连接、自动化设备铝型材框架拼接、机床外防护钣金固定、低压配电柜柜体组装等工况中，尤其是被连接件表面为喷漆钣金、铝合金型材、工程塑料等压强耐受度较低的材质时，一体法兰结构的优势会体现得格外明显。

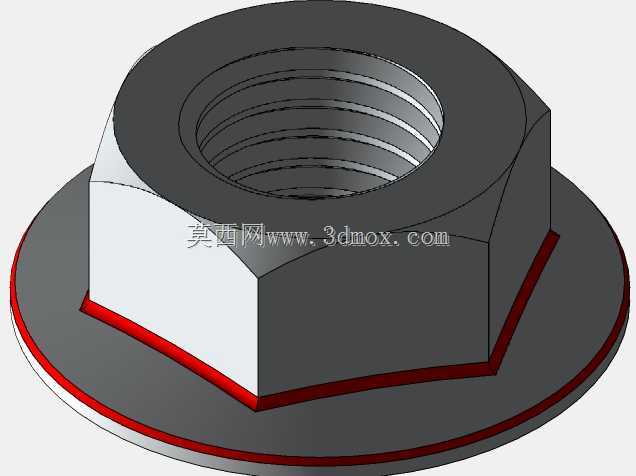

　　从功能特性上看，这款螺母将六角驱动部与法兰承压盘做成了一体结构，不需要额外搭配平垫使用，安装时法兰盘会直接贴合被连接件表面，六角部分的对边尺寸符合常规M12六角紧固件的通用标准，普通19号开口扳手、套筒、棘轮扳手都可以直接适配，不需要准备特殊规格的安装工具。法兰盘的外径比同规格普通六角螺母的对边尺寸更大，和被连接件的接触面积是普通六角螺母加标准平垫组合的1.2倍左右，拧紧过程中可以把螺栓轴向的锁紧力均匀分散到更大的接触面上，避免局部压强过大压溃钣金漆面、挤裂塑料安装面、在软质金属表面留下压痕，同时一体结构不会出现平垫跟转、平垫遗漏、平垫装配错位的问题，能有效提升批量装配的作业效率。螺纹部分采用M12×1.75的标准粗牙规格，和市面上常规M12外螺纹紧固件的适配性极强，不需要定制特殊规格的螺栓，螺纹精度满足一般工业装配的6H级公差要求，通止规检测可顺畅通过，拧紧过程中不会出现卡滞、滑牙的问题，法兰面与六角部的衔接处做了圆弧过渡处理，没有尖锐的加工棱角，既可以避免热处理过程中的应力集中开裂问题，也能防止安装时划伤操作人员的手部。

　　从设计思路层面拆解，这款螺母的结构完全围绕工业装配的实际痛点优化：首先是整合平垫功能减少装配零件数量，在流水线批量装配场景下，少一个零件就意味着少一个分拣、上料、对位的工序，能直接降低装配的出错率和工时成本；其次是法兰盘的厚度做了针对性匹配，既不会因为过薄导致拧紧时法兰盘翘曲变形，丧失载荷分散的作用，也不会因为过厚导致整体高度过高，占用过多的安装空间；六角驱动部分的高度满足标准扳手的咬合深度要求，即使用气动扳手快速拧紧，也不会因为咬合深度不足出现螺母棱角打圆、打滑的问题。法兰盘的承压面做了平整化处理，没有明显的加工刀痕，和被连接件贴合时不会出现局部间隙，锁紧后的防松稳定性比普通螺母加平垫的组合更好，在有小幅振动的设备工况下，能延缓锁紧力衰减的速度，降低后期运维的紧固件复紧频率。

　　从安装边界和尺寸适配角度看，这款螺母的整体高度比同规格普通六角螺母高2mm左右，设计安装空间时需要预留足够的轴向尺寸，法兰盘的外径比M12标准平垫小1mm左右，安装孔的周边只要预留直径24mm的平整贴合面即可满足安装要求，不需要额外扩大沉孔或者避让空间。如果是用在有沉孔的安装场景中，沉孔直径需要大于法兰盘外径，沉孔深度要大于法兰盘厚度，避免法兰盘无法沉到位导致锁紧失效。需要注意的是，这款螺母的法兰面没有设计防滑齿纹，适合用在被连接件表面不允许被压出齿痕、需要保护表面涂层的场景，如果是强振动工况需要额外搭配防松垫圈或者螺纹胶使用，不要依靠法兰面本身实现强防松效果。在三维建模过程中，这类标准件的建模需要严格遵循螺纹参数、六角对边尺寸、法兰外径厚度的通用公差，螺纹部分可以采用装饰螺纹线简化建模来降低装配体的文件负荷，但是在出工程图的时候必须标注清楚螺纹规格、公差等级、表面处理要求，避免加工时出现参数偏差。很多新手建模时容易忽略法兰与六角部的过渡圆角，要么做成直角导致应力集中，要么圆角过大导致法兰有效承压面积缩小，实际建模时需要按照紧固件的标准规范设置过渡圆角参数，同时保证法兰承压面的平面度公差，避免贴合时出现翘曲问题。
