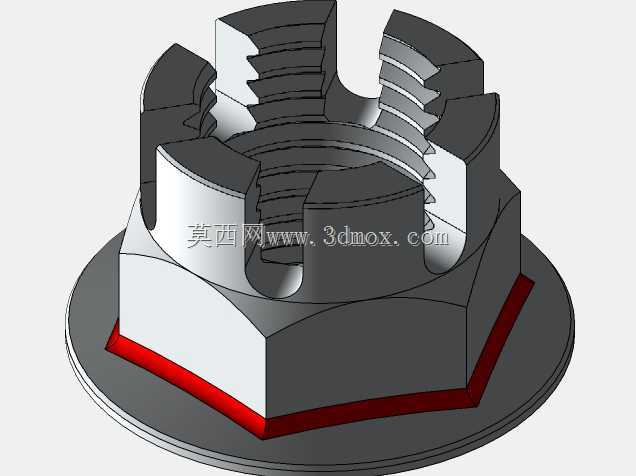

M16×2规格带槽法兰面城堡六角螺母

　　在各类存在交变载荷、振动工况的机械连接场景中，普通六角螺母极易因螺纹副间的摩擦力矩衰减出现松脱，进而引发连接失效、设备故障甚至安全事故，城堡六角螺母正是针对这类防松需求设计的专用紧固件。这款M16×2规格的带法兰面城堡六角螺母，适配公称直径16mm、螺距2mm的公制粗牙外螺纹件，顶部均匀分布的六个开槽是其核心结构特征，安装完成后可将开口销穿过螺栓杆部预制的径向销孔，再将销的两端分别卡入螺母顶部相邻的两个槽内，从机械结构上完全锁止螺母与螺栓的相对转动，哪怕在高频振动、冲击载荷持续作用的场景下，也不会出现螺母回转松退的问题，连接可靠性远高于普通摩擦防松类螺母。

　　从结构设计细节来看，这款螺母底部集成了一体式法兰盘，相比无法兰的普通开槽螺母，法兰面大幅增加了螺母与被连接件表面的接触承压面积，一方面可以降低连接面的局部压应力，避免被连接件表面因压强过大出现压溃变形，尤其适合铝合金、工程塑料等强度较低的基材连接场景；另一方面法兰面自带的支撑作用无需额外加装平垫圈，既减少了装配环节的零件数量，也能避免垫圈与螺母、被连接件之间的相对窜动，进一步提升连接副的整体稳定性。螺母本体采用标准六角外形，对边尺寸符合公制紧固件的通用规范，可直接使用常规规格的开口扳手、套筒扳手进行拧紧作业，无需配备专用工装，适配现有通用装配工具体系，现场装配的便利性较强。

　　从实际应用场景来看，这类带法兰面的城堡六角螺母覆盖了非常多的工业领域：在行走机械领域，可用于车辆底盘的转向拉杆连接、悬挂系统的铰接点固定、车轮轮毂的轴承锁紧，这些位置长期承受路面传递的随机振动与冲击，普通防松螺母的防松效果会随使用周期延长快速衰减，而机械锁止的城堡螺母可以实现全生命周期的可靠锁止，大幅降低运维检查的频次；在工业传动设备领域，可用于联轴器的轴向固定、皮带轮的锁紧、重载传动轴的端部定位，这类位置转速高、动载荷大，一旦螺母松脱会直接导致传动部件飞出，引发严重的设备损坏与人员安全风险，城堡螺母的开槽锁止结构可以彻底杜绝这类风险；在工程机械、矿山设备这类重载作业场景中，工作机构的铰接点、液压元件的连接位置长期承受大载荷交变作用，这款螺母的法兰面结构可以分散局部应力，配合开口销锁止后，能在恶劣的户外作业环境下长期保持连接状态稳定，减少非计划停机的维护成本。

　　建模过程中需要重点把控几个核心尺寸的精度：首先是内螺纹的中径公差，必须符合公制螺纹的6H级精度要求，螺纹牙型的收尾、退刀结构要符合加工工艺规范，避免出现螺纹干涉、拧入不畅的问题；其次是顶部开槽的宽度与深度尺寸，要适配对应规格的开口销直径，开槽的位置要与六角棱边保持精准的周向位置度，确保当螺母拧紧到规定扭矩区间时，开槽能够对齐螺栓上的销孔，方便开口销顺利穿入，不会出现槽孔错位无法安装的情况；再者是底部法兰面的平面度与端面跳动公差，法兰面作为主要的承压支撑面，平面度超差会导致拧紧时接触应力分布不均，出现局部应力集中，甚至导致螺母拧紧后出现偏斜，影响螺纹副的受力状态；另外六角部分的对边尺寸、对角尺寸要符合标准紧固件的公差要求，保证通用扳手能够顺利套入，不会出现打滑、卡滞的问题。

　　设计这类紧固件的三维模型时，还要充分考虑实际加工的工艺合理性：螺母顶部的开槽根部要设计合理的圆角过渡，避免应力集中导致热处理或使用过程中出现开裂；内螺纹的入口处要设计倒角导向结构，方便装配时快速对准螺栓螺纹，避免螺纹牙被磕碰损坏；法兰面与六角本体的衔接位置也要设置过渡圆角，减少冷镦或切削加工时的应力集中，提升零件的整体结构强度。这类标准结构的紧固件模型，在做整机装配设计时可以直接调用，能够大幅提升装配体的设计效率，同时也能为后续的干涉检查、装配工艺模拟提供准确的结构参考，避免在实际生产装配时出现零件不匹配、安装空间不足的问题。
