小型便携台式电热加热炉结构设计

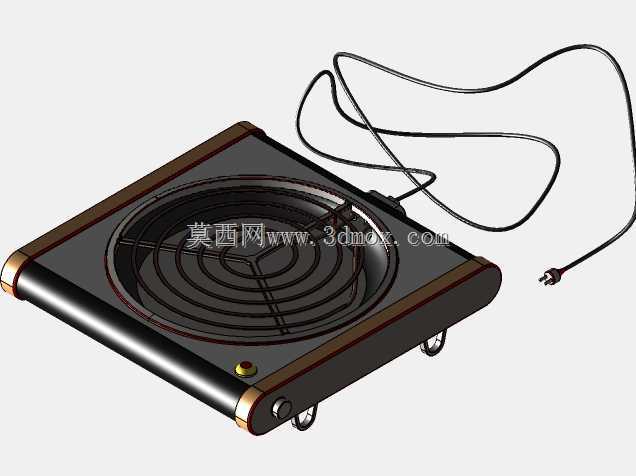

　　做这款便携电炉的结构设计时，最先要锚定的是户外临时加热、实验室小样本预热、小型维修工位局部加热这类非固定安装场景的使用需求，这类场景往往没有固定的加热台位，需要设备能随取随用，放置后不需要复杂固定就能稳定工作，同时外接普通民用供电即可启动，不需要配套专用的供电管线。从结构布局来看，整机采用方形薄型台式布局，主体外壳采用金属折边结构，边角做圆弧包边处理，既避免尖锐边角在搬运过程中造成磕碰划伤，也能提升外壳的结构刚性，减少薄金属板受力后的形变概率。底部设置四个小型支撑脚，将炉体整体抬离放置面3-5mm，既可以避免炉体工作时的余热直接传导到放置台面造成台面烫损，也能在炉体底部形成空气对流层，辅助设备散热，降低外壳局部的温升速率。

　　核心加热区域采用内嵌式圆形炉盘设计，加热丝采用螺旋盘绕结构均匀排布在炉盘的耐火隔热基座上，这种排布方式可以让加热区域的温度场更均匀，避免局部温度过高造成被加热容器受热不均，同时炉盘略低于外壳上平面1-2mm，放置加热容器时可以起到一定的定位作用，避免容器在加热过程中出现滑移。电源线从炉体侧后方引出，出线位置做了防弯折护套设计，避免频繁移动过程中线缆根部反复弯折出现线芯断裂的问题，线缆长度预留1.2-1.5m的使用余量，满足小范围内的移动使用需求，不需要额外搭配插线板就能覆盖常规工位的使用范围。炉体正面设置单颗带灯电源控制按钮，集成电源通断与工作状态指示功能，按下按钮设备通电加热，按钮内置指示灯点亮提示工作状态，再次按下切断供电，

　　操作逻辑简单直接，不需要复杂的参数设置，适配临时使用场景下的快速操作需求。设计过程中特意控制了整机的重量，外壳采用轻量化薄金属板材，内部隔热层采用低密度耐火隔热材料，在保证隔热效果的前提下尽可能降低整机自重，单手提携即可完成转移，不需要多人搬运。安装边界方面，整机平面尺寸控制在250mm*250mm以内，整体厚度不超过60mm，放置时占用的台面空间极小，即使是狭小的临时工作台面也能稳定放置，不需要预留额外的安装固定空间，底部支撑脚采用防滑耐磨材质，放置在木质、金属、石材等不同材质的台面上都能保持足够的摩擦力，不会出现轻易滑动的情况。结构设计时充分考虑了日常使用的维护需求，炉盘上方的防护格栅采用可拆式结构，

　　日常使用后可以直接取下清理表面掉落的杂物，不需要拆解整机外壳，加热丝采用模块化固定结构，若出现单组加热丝损坏的情况，可以单独更换对应组件，不需要整体更换炉盘，降低后期的维护成本。外壳表面做高温喷塑处理，既可以提升金属外壳的防锈耐腐蚀能力，也能降低外壳表面的触感温度，避免搬运过程中误触造成烫伤，同时喷塑层的耐刮擦性能较好，日常搬运使用过程中不易出现掉漆划痕。在加热安全边界设计上，炉盘与外壳之间设置完整的隔热垫层，阻断加热区域的热量直接向外围金属外壳传导，保证设备连续工作2小时以上时，外壳侧边的可接触区域温度不超过45摄氏度，符合小型加热设备的安全接触要求。设备的供电接口处设置过热保护元件，当炉体内部温度超过安全阈值时会自动切断供电，避免干烧或者长时间高温工作引发的安全隐患。这类小型便携电炉不同于大型固定式工业加热炉，它的核心优势就是灵活通用，不管是户外作业时的小型工件预热、实验场景下的容器加热，还是日常维修时的小零件局部烘烤，都能快速投入使用，不需要复杂的安装调试流程，接上电源就能工作，结构上没有冗余的复杂功能，所有设计都围绕便携、稳定、易用来展开，没有多余的装饰性结构，每一处结构设计都对应实际使用中的具体需求，比如边角的包边不是为了美观，而是为了提升结构强度同时避免磕碰；底部的支撑脚不是装饰件，是为了隔热和防滑；电源线的防弯折护套，也是针对便携设备频繁移动的使用特点做的针对性强化，避免线缆过早损坏。
