机加工固定式手动台钳夹持工装结构

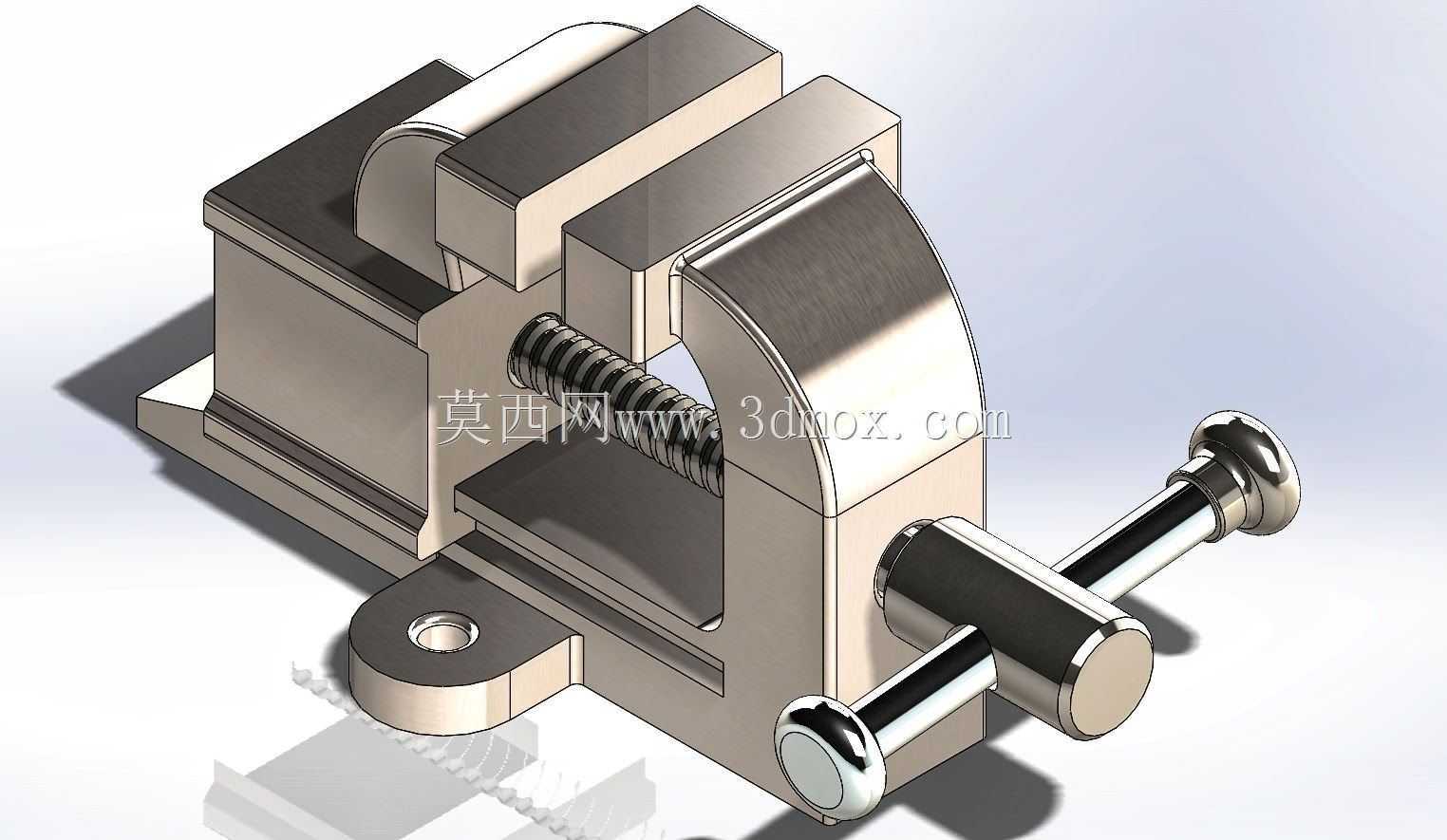

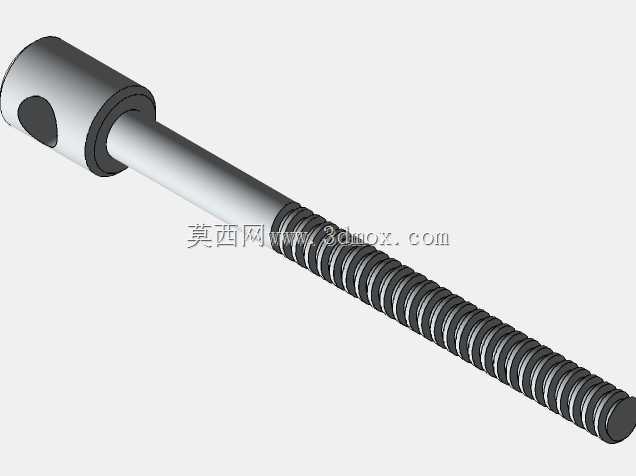

　　在日常机加工工位、小型木工操作台、院校金工实训场地中，这类小型固定式台钳是出镜率极高的基础夹持工装，区别于重型机用平口钳，它的整体结构更紧凑，适配小尺寸工件的夹持定位需求，不管是对小型金属件做锉削、划线、钻孔去毛刺，还是对木质小构件做打磨、开槽、拼装固定，都能提供稳定的夹持力，避免加工过程中工件移位导致的加工误差甚至安全隐患。从结构设计逻辑来看，这款台钳采用了经典的丝杠副传动结构，转动外置的T型手柄即可带动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合动作，丝杠采用梯形螺纹设计，具备良好的自锁性能，当夹持工件达到所需夹紧力后，即便受到加工过程中的振动载荷，钳口也不会自行松脱，能持续保持稳定的夹持状态。

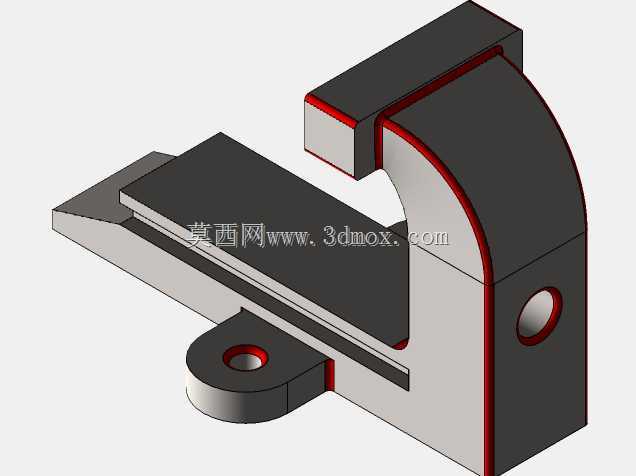

　　固定钳身与活动钳身的夹持面均做了平面度精加工，钳口位置预留了可更换防滑钳口板的安装位，日常使用中如果钳口出现磨损、防滑齿磨平的情况，只需拧下固定螺丝即可快速更换钳口板，无需整体更换台钳主体，大幅降低了长期使用的维护成本。底座部分设计了两个带沉头孔的安装耳，安装时可以通过螺栓将台钳整体固定在工作台台面或者专用工装架上，沉头孔的设计可以让螺栓头部完全没入安装耳平面内，不会突出平面干涉工件或者工具的摆放，安装边界需要注意，两个安装孔的中心距需要和工作台预留的安装孔位匹配，固定后需要校验钳身的水平度，避免钳身倾斜导致工件装夹后出现角度偏差。整体外形尺寸偏向小型化设计，钳口最大张开距离适配常规小型工件的夹持需求，不会占用过多工作台面空间，

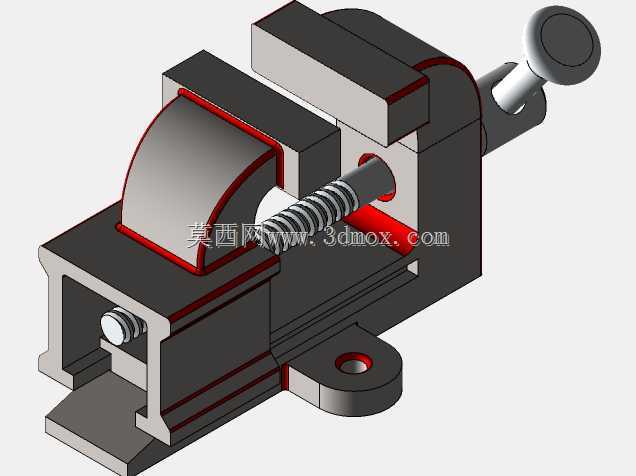

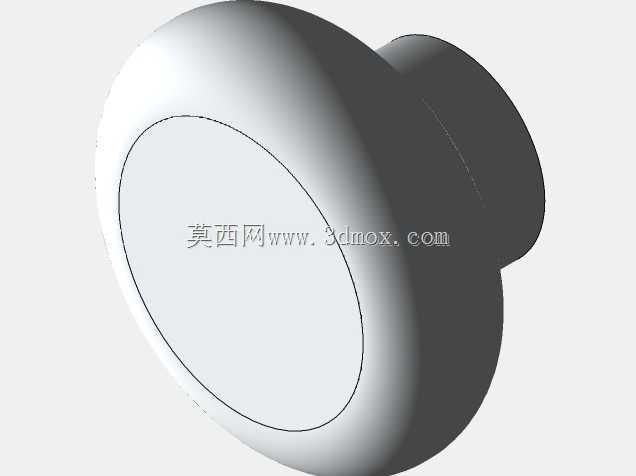

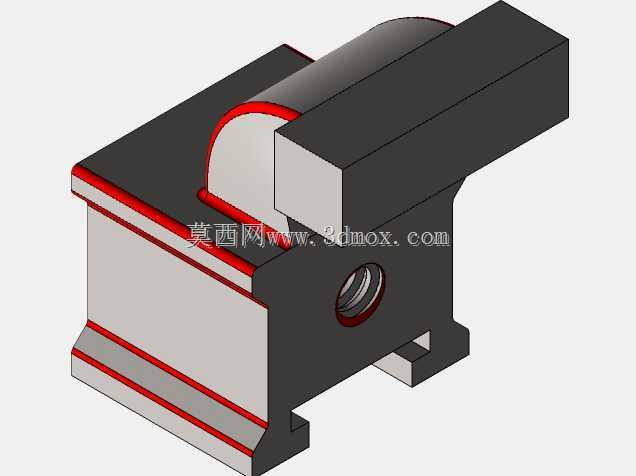

　　对于工位面积有限的家庭工坊、小型维修摊位、实训教学工位来说十分友好。在实际使用场景中，这类台钳还可以配合不同的软钳口附件使用，比如夹持铜、铝等软质金属件或者木质、塑料工件时，可以在钢制钳口上加装铜质、木质或者橡胶材质的软钳口垫，避免硬钳口直接接触工件表面造成夹痕、压伤，影响工件的表面质量。活动钳身与固定钳身的配合导轨采用了间隙可调的结构设计，长期使用后如果导轨面出现磨损导致配合间隙过大，可以通过调整侧部的紧定螺钉来缩小配合间隙，消除活动钳身的晃动量，保证夹持精度不会因为长期磨损出现大幅下降。丝杠的两端都做了限位结构，当活动钳身张开到最大行程位置时，限位结构会阻挡丝杠继续转动，避免操作时过度旋出导致活动钳身从固定钳身上脱落，造成零件散落或者安全问题。T型手柄的长度经过力学优化，转动时不需要施加过大的手动力就能获得足够的夹紧力，手柄两端做了圆滑的滚花或者球面处理，转动时不会硌手，长时间操作也能保持较好的手感。从建模细节来看，各个零件的配合公差都做了合理预留，丝杠与螺母的配合间隙、活动钳身与导轨的滑动间隙都符合实际加工装配的公差要求，不会出现干涉或者间隙过大的问题，所有棱角位置都做了合理的倒角或者圆角处理，既符合实际零件的加工工艺要求，也避免了尖锐棱角带来的操作安全隐患。在做工位布局规划时，这类台钳通常会安装在工作台的边缘位置，让手柄的转动空间完全处于工作台外侧，避免操作手柄时和台面上的其他工具、工件发生碰撞，

　　同时要保证台钳安装位置的工作台结构有足够的刚性，避免夹紧工件或者施加加工力时台面出现变形、晃动，影响加工精度。对于三维建模从业者来说，这类台钳的建模过程可以很好地练习丝杠传动结构、滑动导轨配合、标准件选型装配的相关技巧，建模时需要重点关注各个运动部件的行程范围、配合间隙，确保装配完成后活动钳身可以顺畅滑动，手柄转动无卡滞，和实际产品的运动逻辑完全一致。在设备选型时，需要根据自身常加工的工件尺寸、所需夹紧力大小来选择对应规格的台钳，这款小型台钳更适合夹持尺寸在钳口张开行程范围内的小型工件，如果需要夹持大尺寸、大重量的工件，则需要选择规格更大、刚性更强的重型台钳，避免夹持力不足或者钳身刚性不够导致加工过程中出现工件飞出、钳身变形的问题。日常维护时，需要定期给丝杠、导轨配合面加注润滑脂，减少滑动面的磨损，避免出现锈蚀、卡滞的情况，同时要定期检查安装螺栓的紧固状态，避免长期使用后螺栓松动导致台钳移位。
