机加工手动台钳夹紧工装结构设计

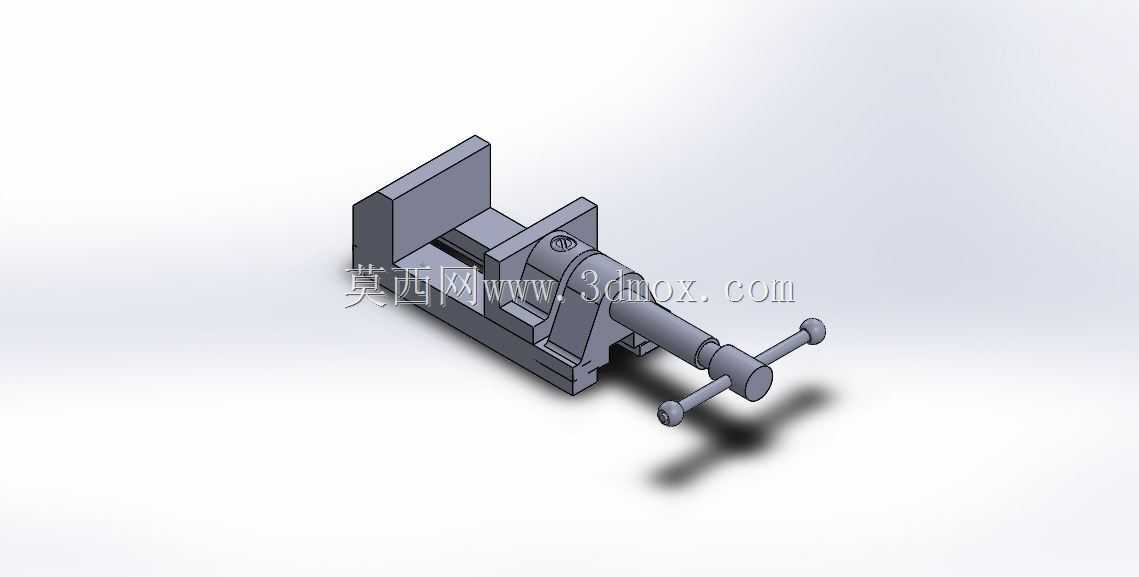

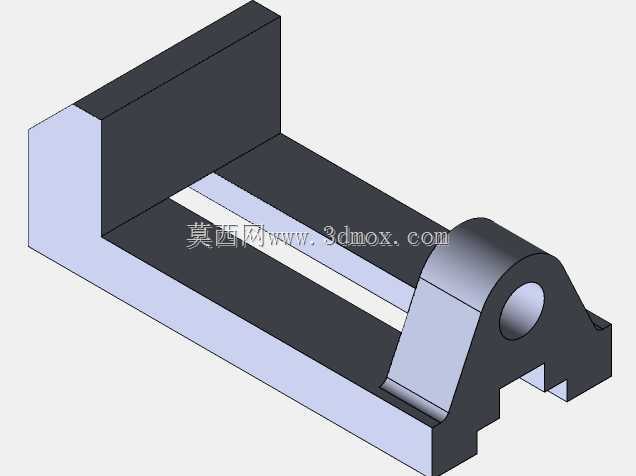

　　在常规机加工、钳工装配、小型零件修配的作业场景里，手动台钳是工位上最基础也最高频使用的夹持类工装，不管是台式钻床的钻孔工位、钳工台的锉修装配工位，还是小型铣床的辅助夹持工位，这类台钳都承担着固定工件位置、抵消加工过程切削力、保证加工基准一致性的核心作用。这套台钳的结构设计完全围绕手动操作的便捷性与夹持刚性做平衡，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了与工作台T型槽匹配的安装凸台与螺栓过孔，安装时可以根据工位需求调整在工作台面上的固定位置，安装边界完全适配常规宽度的钳工工作台与小型机床工作台面，不会出现超出工作台边缘、干涉其他工位操作的问题。

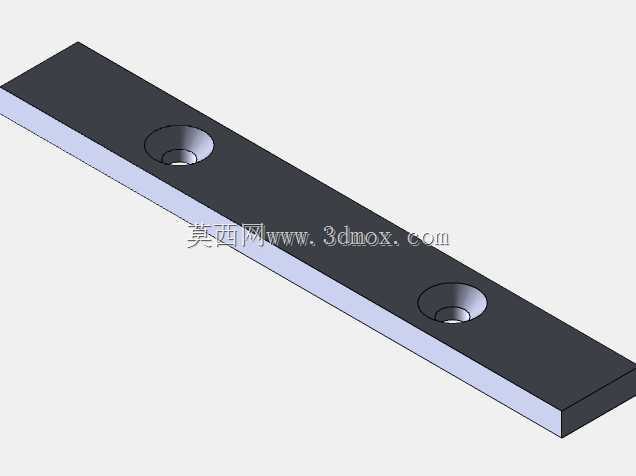

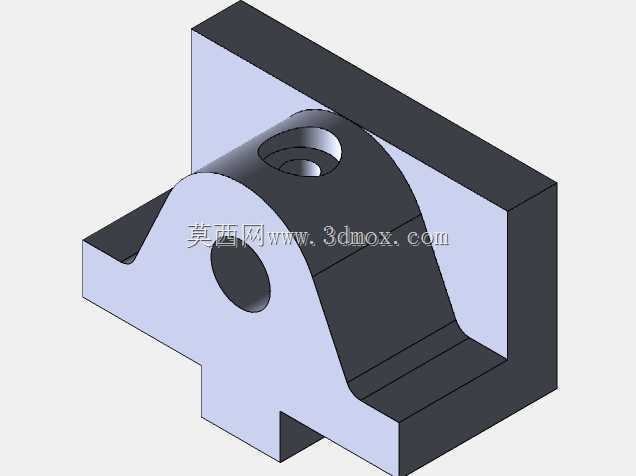

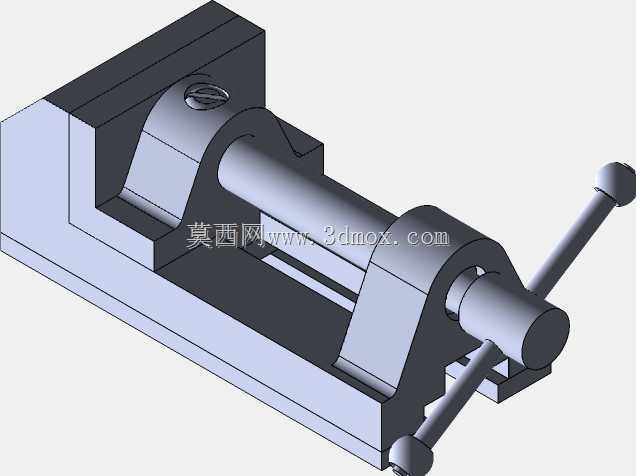

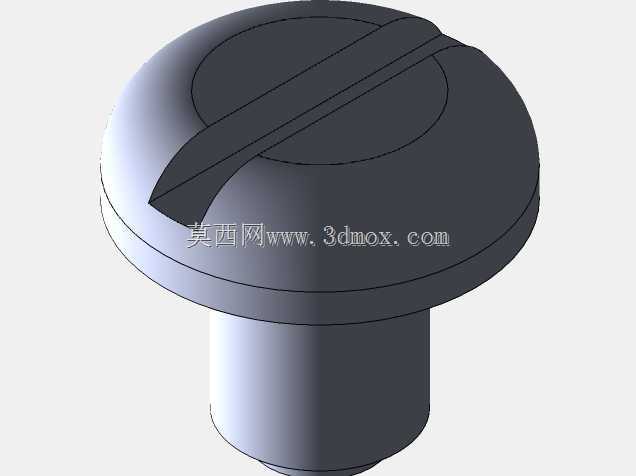

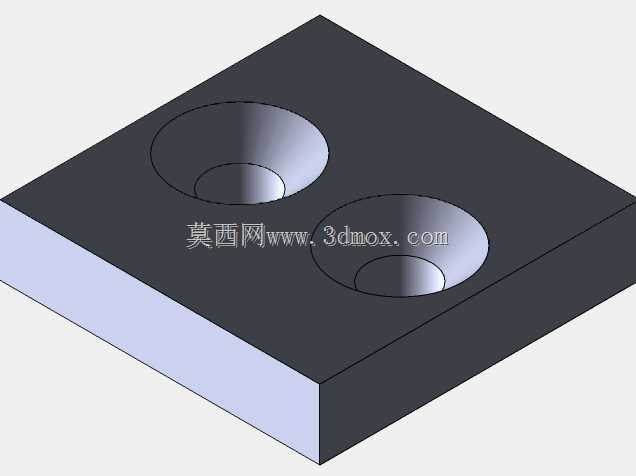

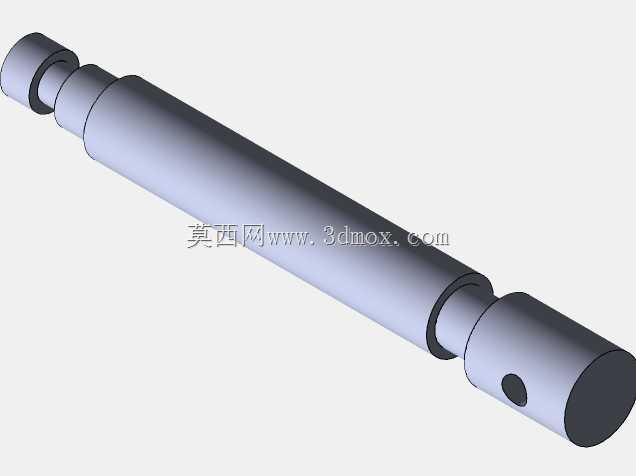

　　从功能结构来看，这套台钳的夹紧动力完全来自手动操作的丝杠副，丝杠与活动钳身采用防脱连接结构，转动端部的摇臂手柄时，活动钳身会沿着钳身的导向导轨做直线往复运动，实现钳口的开合动作。钳口部分设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身的安装槽内，当钳口齿面磨损导致夹持力下降时，不需要更换整个钳身，只需要拆卸螺钉更换钳口板即可恢复夹持性能，大幅降低了工装的后期维护成本。钳身的导向结构采用一体式矩形导轨，相比拼接式导轨拥有更好的结构刚性，在承受较大的铣削、钻削侧向力时，活动钳身不会出现上下翘动、左右偏移的问题，能够保证工件夹持后的位置精度，避免加工过程中工件移位导致的尺寸超差、刀具崩损问题。

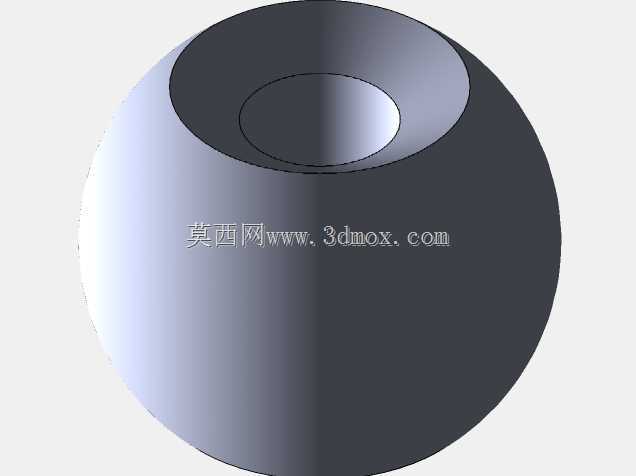

　　设计过程中，针对不同尺寸工件的夹持需求做了适配优化，钳口的最大开合行程覆盖了常规小型零件的夹持尺寸范围，不管是方形的金属块料、圆形的棒料，还是形状不规则的小型焊接组件，都可以通过调整活动钳身的位置实现稳定夹持。摇臂手柄的长度经过力学优化，既保证了普通操作人员手动转动时能够输出足够的夹紧力，避免夹持力不足导致工件松动，又不会因为手柄过长导致操作时磕碰周边工位的工具、物料，同时手柄的端部做了滚花处理，手上沾有切削液、油污时操作也不会出现打滑的问题。丝杠的螺纹采用梯形传动螺纹，相比普通三角螺纹拥有更好的传动强度与自锁性能，夹紧工件后不会因为加工过程中的振动导致丝杠自行回转、钳口松脱，不需要额外增加锁紧机构就可以保证夹持状态的稳定性。

　　在外形尺寸的设计上，整体结构尽量做了紧凑化处理，钳身的高度控制在合理范围内，安装在工作台面上不会遮挡操作人员的操作视线，在钻床上使用时，也不会因为钳身过高导致钻头的有效行程不足。固定钳身与活动钳身的接触面做了刮研贴合处理，保证活动钳身移动时的直线度，钳口闭合时两个钳口板的贴合间隙控制在极小范围内，夹持薄片状工件时也不会出现一端夹紧、一端留有缝隙的问题，能够满足薄型零件的加工夹持需求。丝杠的端部设置了防尘挡片，能够阻挡加工过程中产生的金属切屑、粉尘进入丝杠与螺母的配合间隙，减少传动副的磨损，延长工装的使用寿命，日常维护只需要定期在丝杠表面涂抹润滑脂，就可以保证摇臂操作的顺畅度，不会出现卡滞、转动费力的问题。

　　针对实际使用中可能出现的受力变形问题，钳身的壁厚做了针对性的加强，在丝杠安装座、导轨根部这些应力集中的位置，都做了圆角过渡与加厚处理，即使承受超过常规夹持力的负载，钳身也不会出现开裂、变形的问题。钳身底部的安装面做了精加工处理，固定在工作台面上时能够保证钳身与工作台面的平行度，进而保证夹持工件的基准面与工作台面平行，减少加工前的找正时间，提升作业效率。在钳工装配场景中，这套台钳还可以配合软钳口使用，夹持表面精度要求高的零件时，更换铜质或者铝质的软钳口板，就可以避免夹伤零件的已加工表面，满足不同工序的夹持需求。
